Tout le câble aérien autosuffisant diélectrique ADSS avec du PE ou à la gaine externe

Informations de base
Lieu d'origine: La Chine
Nom de marque: Zion communication OR OEM
Certification: CE, ROHS, VDE, UL
Numéro de modèle: Câble optique ADSS de fibre
Quantité de commande min: 10 kilomètres
Détails d'emballage: 1000M ou 2000M/tambour en bois
Délai de livraison: Normalement 25 jours ouvrables
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 600KM/mois
Détail Infomation
Unité de fibre: YOFC G.652D Remplir 1: Composé remplissant de tube
Tube: Tube lâche Remplir 2: Composé remplissant de câble
Porteur central: PRP Enveloppe intérieure: Fe
Gaine externe: PE ou À Couleur: Noir
Paquet: 1000M, 2000M, tambour en bois
Surligner:

câble optique de fond de fibre

,

câble d'Ethernet optique de fibre


Description de produit

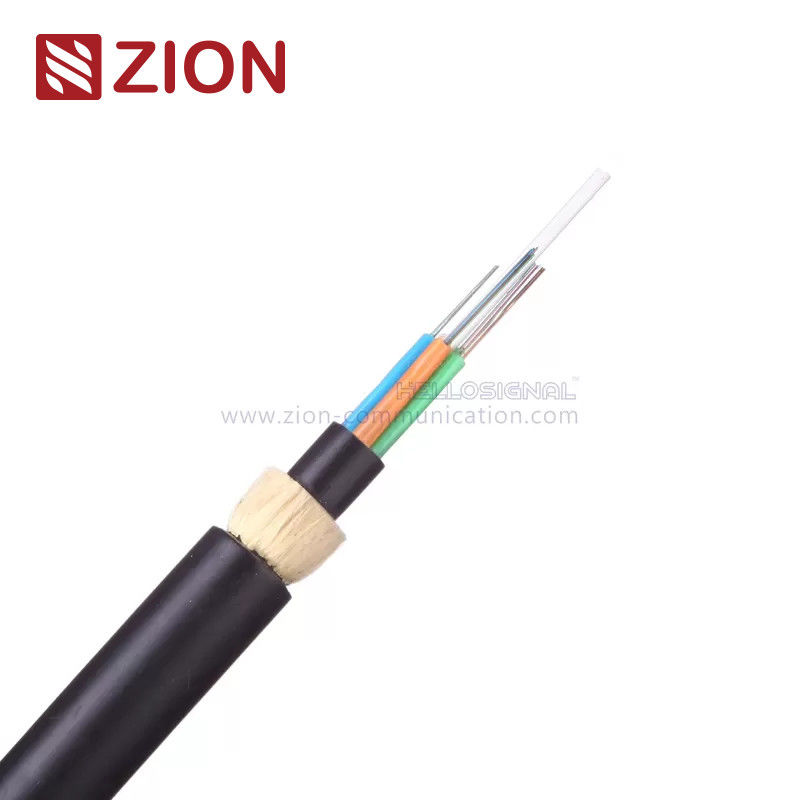

Tout le câble aérien autosuffisant diélectrique ADSS avec du PE ou à la gaine externe





Détail rapide :



  •  Tout le câble aérien autosuffisant diélectrique
  •  Câble optique de fibre d'ADSS
  •  G.652D ou G.657A
  •  Diamètre de câble : 13.0mm ; 13,6millimètres; 14,5 millimètres
  •  Travail permis maximum de tension : 6000N/10000N/15000N
  •  Résistance à la rupture : 15000N/24000N/36000N
  •  Envergure appropriée (NESC Standard.m) : 150/250/320
  •  Le câble d'ADSS est conforme à IEEE standard 1222-2004 aussi bien qu'IEC60794-1.



Description :



Le câble d'ADSS est tube lâche échoué. Les fibres, 250μm, sont placées dans un tube lâche fait d'une haute

plastique de module. Les tubes sont échoués autour d'un FRP (plastiques de tissu-renforcé) en tant que non métallique

porteur axial dans un noyau compact et cicular de câble. Après que le câble soit rempli de composé remplissant, il est couvert de gaine mince de PE (polyéthylène) en tant qu'enveloppe intérieure. Après couche échouée de

les fils d'aramid sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accomplis

PE ou À (Anti-dépistant) en tant que gaine externe.



Applications :

  • Pour la ligne électrique aérienne sous 110KV, la gaine externe de PE est appliquée.
  • Pour la ligne électrique aérienne égale ou au-dessus derrière 110KV, à la gaine externe est appliqué.
  • Le processus de quantité et de toronnage d'aramid de la conception OD de consacrer peut satisfaire la demande sur de diverses envergures.
KT3002 tout le câble aérien autosuffisant diélectrique ADSS avec du PE ou à la gaine externe
Description&Standards :



Le câble d'ADSS est tube lâche échoué. Les fibres, 250μm, sont placées dans un tube lâche fait d'une haute

plastique de module. Les tubes sont échoués autour d'un FRP (plastiques de tissu-renforcé) en tant que non métallique

porteur axial dans un noyau compact et cicular de câble. Après que le câble soit rempli de composé remplissant, il est couvert de gaine mince de PE (polyéthylène) en tant qu'enveloppe intérieure. Après couche échouée de

les fils d'aramid sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accomplis

PE ou À (Anti-dépistant) en tant que gaine externe.



Le câble d'ADSS est conforme à IEEE standard 1222-2004 aussi bien qu'IEC60794-1.

Caractéristiques :
Bonne représentation mécanique et de la température ;
Tube lâche de haute résistance qui est hydrolyse résistante ;
Le composé remplissant de tube spécial assurent une protection critique de fibre ;
Deux FRPs parallèle assurent la résistance à la traction ;
La gaine de PE protège le câble contre le rayonnement ultraviolet ;
Installation de faible diamètre, légère et amicale ;
Long délai de livraison.

Paramètres techniques :

Ref.outer

diamètre

millimètre

Ref.weight

kg.km

 Travail permis maximum de tension (N)

Rupture

Force

(n)

Envergure appropriée A

Norme de NESC

(m)

Envergure appropriée B

Norme de NESC

(m)

13,0 PE-132/AT-142 6000 15000 230 150
13,6 PE-145/AT-156 10000 24000 370 250
14,5 PE-164/AT-177 15000 36000 480 320

 Caractéristiques de fibre optique :
       G.652 G.655 50/125μm 62.5/125μm
Atténuation
(+20℃)
@850nm     ≤3.0 dB/km ≤3.0 dB/km
@1300nm     ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36
 dB/km
≤0.40
dB/km

@1550nm ≤0.22
 dB/km
≤0.23
dB/km

Largeur de bande (classe A) @850nm     ≥600 mégahertz·kilomètre ≥200 mégahertz·kilomètre
  @1300nm     ≥1200 mégahertz·kilomètre ≥600 mégahertz·kilomètre
Ouverture numérique     Na 0.200±0.015 0.275±0.015NA
Λcc de longueur d'onde de coupure de câble ≤1260nm ≤1450nm
Stockage/température de fonctionnement : -40℃ à + 70℃
Les informations d'ordre :
  Repérage Communication KT3002 ADSS XXX M de Zion (ou par demande du client)
  Paquet 1000M ou 2000M, tambour en bois (ou par demande du client)
  Délai de livraison Normalement 25 jours après ont reçu le dépôt.





Avantage compétitif :



1, des matières premières aux produits finis, nous exécutons les contrôles intenses de qualité pour maintenir notre qualité du produit :

A, matériel entrant inspecté par QC.

B, fabrication à régulation de processus

  A : Méthode de fabrication

  B : Journal/hebdomadaire/revue mensuelle qualifiés par travailleurs

  C : Instructions de travail manuelles à chaque poste de travail

  D : système 5S mis en application

  E : Procédure d'entretien de machine

C, contrôle de qualité et inspection finale

  Le personnel de QC vérifiera le matériel, le produit de processus et le produit fini selon les spécifications ou la procédure d'essais.

2, nos efforts de R&D portent sur des technologies de renfort et se développantes d'élément requises pour soutenir la croissance future et le succès pour des clients et la communication de Zion

3, nous savons que les clients ont les besoins urgents. Nous sommes qualifiés à la communication efficace pour agir l'un sur l'autre avec des clients. Afin de fournir le service rapide, nous pouvons répondre pour vous les heures 7*24.

4, nous pouvons rapidement et professionnellement réponse pour l'investigation

5, plus de 1000 genres de câble, connecteurs et se réunit peuvent être produit et organisé de nous

6, la livraison d'Intime
