| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Numéro de modèle: | Câble optique GYTC8A de fibre |
| Quantité de commande min: | 10 kilomètres |
| Détails d'emballage: | 1000M ou 2000M/tambour en bois |
| Délai de livraison: | Normalement 25 jours ouvrables |
| Conditions de paiement: | T / T, L / C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Unité de fibre: | YOFC, G.652D | Remplir 1: | Composé remplissant de tube |
|---|---|---|---|
| Tube: | Tube lâche | Remplir 2: | Composé remplissant de câble |
| Porteur central: | Porteur axial | Blindé: | APL |
| Gaine externe: | PE | Force: | Fil d'acier échoué |
| Couleur: | Noir | Paquet: | 1000M ou 2000M, tambour en bois |
| Surligner: | Fiber Optic Cable extérieure,câble d'Ethernet optique de fibre |
||

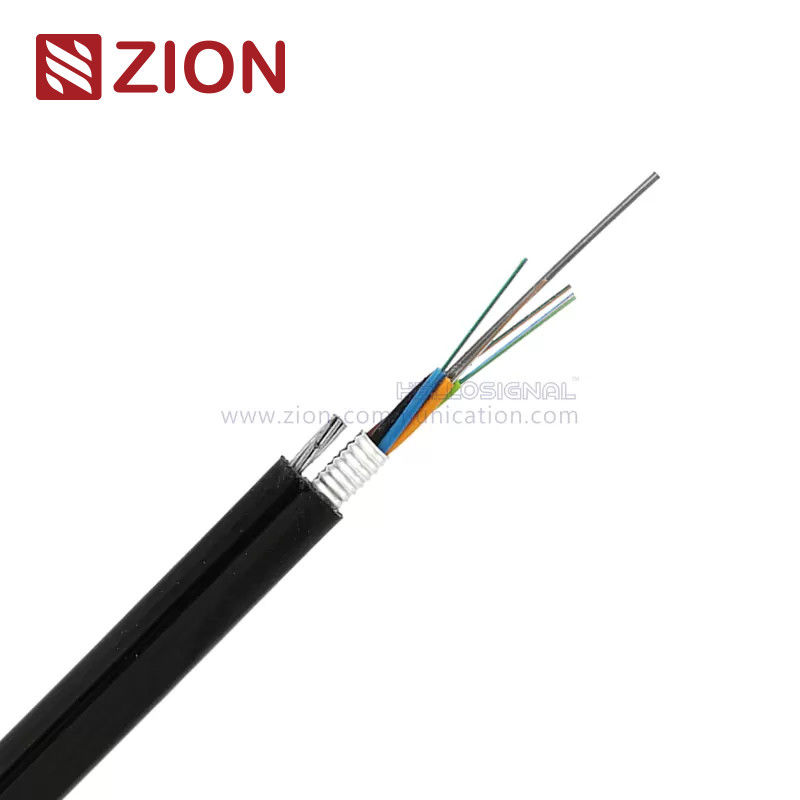

Câble optique autosuffisant de fibre du câble GYTC8A avec la barrière d'humidité d'APL
Détail rapide :
Description :
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé résistant à l'eau de remplissage. Un FRP place au centre du noyau en tant que porteur central non métallique. Les tubes (et les fibres) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Après Aramid un fil renforçant la couche est appliqué autour du noyau de câble. La présente partie de câble accompagnée avec les torons comme partie de soutien sont accomplies une gaine de polyéthylène (PE) pour être structure du schéma 8.
Applications :
|
KT3006 câble optique autosuffisant de fibre du câble GYTC8A avec la barrière d'humidité d'APL
|
||||||
| Description&Standards : | ||||||
|
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis avec un composé résistant à l'eau de remplissage. Un FRP place au centre du noyau en tant que porteur central non métallique. Les tubes (et les fibres) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Après Aramid un fil renforçant la couche est appliqué autour du noyau de câble. La présente partie de câble accompagnée avec les torons comme partie de soutien sont accomplis une gaine de polyéthylène (PE) pour être le schéma 8 structure.
|
||||||
| Le câble de GYTC8A est conforme à YD/T standard 1155-2001as bien comme CEI 60794-1 | ||||||
| Caractéristiques : | ||||||
|
La force à haute résistance des torons répondent à l'exigence d'autosuffisant et réduisent coût d'installation ; |
||||||
| Bonne représentation mécanique et de la température ; | ||||||
| Tube lâche de haute résistance qui est hydrolyse résistante ; | ||||||
| Le composé remplissant de tube spécial assurent une fibre critique de protection ; | ||||||
| Les mesures suivantes sont prises d'assurer le câble étanche : | ||||||
| (1) fil d'acier utilisé en tant que porteur axial ; | ||||||
| (2) composé remplissant de tube lâche ; | ||||||
| (3) remplissage de noyau de câble de 100% ; | ||||||
| Paramètres techniques : | ||||||
| Type de câble | Diamètre de câble (millimètre) |
Poids de câble (kg/km) |
Résistance à la traction Longtemps/à court terme (n) |
Écrasement Résistance À court terme |
Recourbement Rayon Dynamique |
|
| GYTC8A-2~12 | 9.5*18.3 | 125 | 600/1500 | 300/1000 | 10D/20D | |
| GYTC8A-14~24 | 9.5*18.3 | 125 | 600/1500 | 300/1000 | 10D/20D | |
| GYTC8A-26~36 | 9.5*18.3 | 125 | 600/1500 | 300/1000 | 10D/20D | |
| GYTC8A-38~48 | 9.5*18.3 | 125 | 600/1500 | 300/1000 | 10D/20D | |
| GYTC8A-50~60 | 9.5*18.3 | 125 | 600/1500 | 300/1000 | 10D/20D | |
| Caractéristiques de fibre optique : | ||||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | |||
| Atténuation (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
| @1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
| @1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
| Largeur de bande (classe A) | @850nm | ≥500 mégahertz·kilomètre | ≥200 mégahertz·kilomètre | |||
| @1300nm | ≥1000 mégahertz·kilomètre | ≥600 mégahertz·kilomètre | ||||
| Ouverture numérique | Na 0.200±0.015 | 0.275±0.015NA | ||||
| Λcc de longueur d'onde de coupure de câble | ≤1260nm | ≤1480nm | ||||
| Stockage/température de fonctionnement : -40℃ à + 60℃ | ||||||
| Les informations d'ordre : | ||||||
| Repérage |
Communication KT3006 GYTC8A XXX M de Zion (ou par demande du client) |
|||||
| Paquet |
1000M ou 2000M/tambour en bois (ou par demande du client) |
|||||
| Délai de livraison | Normalement 25 jours après ont reçu le dépôt. | |||||
