ZCSC-D048-03 7231204 Fermeture verticale de l'épissure en fibre optique
Fermeture de jonction en fibre optique professionnelle conçue pour la connexion et la distribution de protection entre plusieurs câbles dans les systèmes de communication, la télévision par câble et les applications de réseau optique.
Vue d'ensemble du produit
Le modèle ZCSC-D048-04 sert d'équipement essentiel pour les points d'accès des utilisateurs, fournissant une connexion et une distribution de protection fiables entre deux câbles ou plus.Principalement utilisés pour la connexion de câbles de distribution et de câbles intérieurs en extérieur, cette fermeture est dotée d'une construction robuste, d'excellentes performances d'étanchéité et d'une installation facile.
Spécifications techniques
| Le numéro de modèle. |
Le nombre d'heures de travail est calculé en fonction de la durée de la période de travail. |
 |
| Couleur |
Noir |
| Capacité |
48 noyaux |
| Niveau de protection |
Pour la protection contre la corrosion |
| Matériel |
PP, PC, PC et ABS |
| Méthode d'étanchéité des entrées |
Sceaux rétrécissants thermiquement |
| Entrée/sortie |
1 + 4 |
| Le câble d'entrée Dia |
À l'intérieur |
| Le câble de sortie Dia |
F8-F20 |
| Humidité relative |
≤ 95% ((+30°C) |
| Pression atmosphérique |
62 ∼ 101 kPa |
| Dimension (en mm) |
390*Ф135 |
| Taille de la boîte intérieure ((MM) |
400*210*190 |
| Taille de la boîte extérieure ((MM) |
645*415*395 |
| Par poids ((kg) |
1.7 |
| Poids brut (en kg) |
10.5 |
| Pcs/Carton ((PCS) |
6 |
Images du produit
Normes de qualité et tests
- Conforme aux exigences en matière d'apparence et de structure de YD/T 590.2-2005, YD/T 778-2011
- Répondre aux exigences de l'essai de transport de YD/T778-2011
- Conforme aux prescriptions techniques relatives aux pièces en plastique de la norme CB 867-83
- Niveau de protection IP68 certifié
- L'emballage est conforme aux normes GB3873-1993 relatives aux équipements de communication
- Performance en matière de retard de flamme: non retardant de flamme

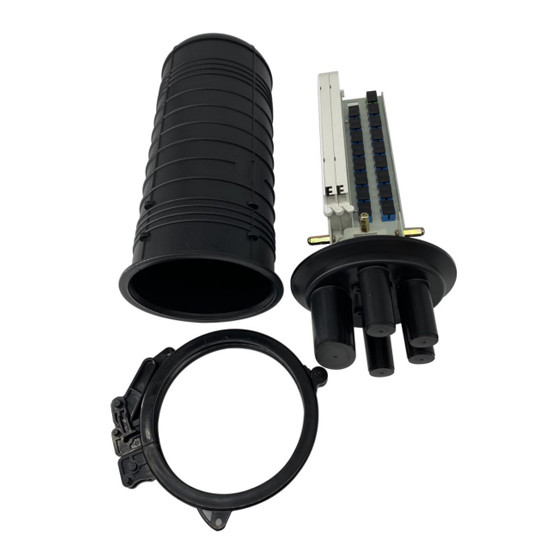

Structure des composants
Comprend le fond de la boîte, le couvercle de la boîte, le support du câble, le support du câble de renforcement, le plateau d'épissage, le couvercle transparent du plateau d'épissage, les attaches de câble, la plaque de montage du plateau d'épissage, les composants d'étanchéité, le cerceau de la boîte,et accessoires.
Emballage et stockage
Emballage:
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure à:
Carton extérieur: 645×415×395 mm (6 unités par carton)
Directives relatives au transport et au stockage:
• Protégez- vous de la pluie, de la lumière directe du soleil et de la compression pendant le transport.
• Conserver dans un endroit sec et à l'ombre, à l'abri des risques d'incendie
• Maintenir la température de stockage entre 25°C et +40°C
• Manipulez les pièces délicates avec précaution pendant l'expédition
Méthodes d'installation
Montage aérien:
Fermeture de l'épissure à 1 fibre optique 2 accrochage 3 fils d'acier
Montage au pôle:
1 plaque fixe 2 plaque de montage 3 boulons en U 4 poteaux téléphoniques
