Fermeture d'épissure verticale à fibre optique ZCSC-S048-01
24/48/96/144 conducteurs IP55 à IP68 PP/PC/PC+ABS Joint thermorétractable/Joint mécanique FERMETURE D'ÉPISSURE OPTIQUE EN LIGNE
| Numéro de modèle. |
ZCSC-S048-01(7231212) |
 |
| Couleur | Noir |
| Capacité | 48 cœurs |
| Niveau de protection | IP68 |
| Matériel | PP, PC, PC+ABS |
| Méthode d'étanchéité pour les entrées | Garniture mécanique |
| Entrée/sortie | 2+2 |
| Diamètre du câble d'entrée | F8-F15 |
| Câble de sortie Dia | F8-F15 |
| Humidité relative | ≤95 %(＋30℃) |
| Pression atmosphérique | 62～101kPa |
| Dimension(MM) | 300*118Ф |
| Taille de la boîte intérieure (MM) | 310*195*180 |
| Taille de la boîte extérieure (MM) | 600*325*555 |
| Par poids (KG) | 1.2 |
| Poids brut (KG) | 12 |
| Pièces/carton (pièces) | 9 |
Présentation du produit
ZION COMMUNICATION Le modèle n° ZCSC-S048-01 est l'un des principaux équipements pour les points d'accès utilisateur, utilisé pour la connexion de protection et la distribution entre deux ou plusieurs câbles. La fonction principale est de connecter le câble de distribution et le câble intérieur en plein air. Il est largement utilisé dans les systèmes de communication, la télévision par câble, les systèmes de réseaux de câbles optiques et autres en raison de sa structure stable, de ses bonnes performances d'étanchéité et de sa construction facile.

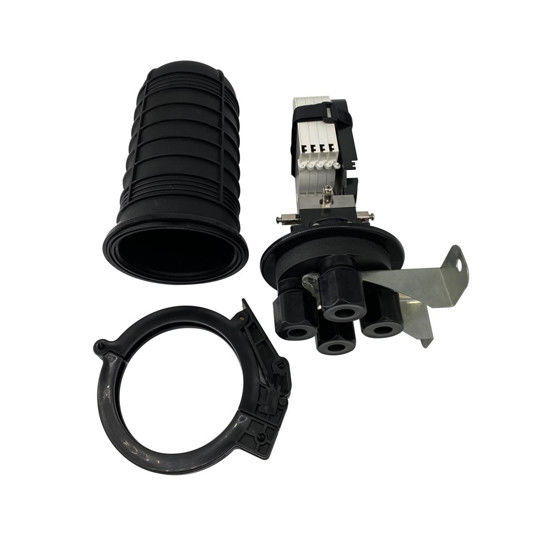

Images du produit
Normes d'inspection et d'essai
- Répondre aux exigences d'apparence et de structure de 5.2 de YD/T 590.2-2005, YD/T 778-2011
- Répondre aux exigences de test de transport du 6.9 du YD/T778-2011
- Répondre aux exigences techniques communes pour les pièces en plastique du CB 867--83
- Niveau de protection : test IP68
- Répondre aux exigences communes en matière de package pour les équipements de communication de GB3873-1993
- Performance ignifuge : non ignifuge
Pièces détachées
Fond de boîte, couvercle de boîte, support de câble, support pour renforcer la partie de câble, plateau d'épissure, couvercle transparent pour plateau d'épissure, serre-câble magique, plaque pour installer le plateau d'épissure, pièce d'étanchéité pour corps de boîte, cerceau de boîte et autres accessoires.
Spécifications d'emballage
Taille de la boîte intérieure : 310*195*180mm
Taille de la boîte extérieure : 600*325*555mm (9 pièces/carton)
Transport et stockage
Évitez la pluie, l'exposition au soleil et les pressions pendant le transport. Les produits doivent être stockés dans l'entrepôt à l'abri de l'humidité, du soleil et du feu. La température de stockage doit être comprise entre 25℃～+40℃
Remarque : Les pièces spéciales qui sont facilement endommagées pendant le transport doivent être soigneusement protégées.
Méthodes d'installation
Montage aérien
1-Fermeture d'épissure de fibre optique 2-Cintre 3-Fil d'acier
1-Plaque fixe 2-Plaque de montage 3-Boulon en U 4-Poteau téléphonique
