Détail Infomation

Couleur:	noir	Capacity:	144cores
Matériel:	PC DE、 DE PP, PC+ABS	Admission/débouché:	2+4
Dimension (millimètres):	540*Ф148
Mettre en évidence:	Fermeture optique d'épissure de fibre , clôture d'épissure de fibre

Description de produit

Fermeture optique d'épissure de fibre

24/48/96/144 des noyaux IP55 à la FERMETURE OPTIQUE INTÉGRÉE d'ÉPISSURE de joint de Chaleur-rétrécissement d'IP68 PP/PC/PC+ABS/joint mécanique

Index technique

Modèle non.			ZCSC-S144- 01(7231215)
Couleur			Noir
Capacité			144 noyaux
Niveau de protection			IP68
Matériel			PP, PC, PC+ABS
Méthode de scellage pour des admissions			Joint mécanique
Admission/débouché			2+4
Diamètre de câble d'admission			Ф8-Ф18
Diamètre de câble de débouché			Ф8-Ф18
Hygrométrie			≤95% (+30℃)
Pression atmosphérique			62~101kPa
Dimension (millimètres)			540*Ф148
Taille intérieure de boîte (millimètres)			550220190
Taille externe de boîte (millimètres)			455395565
Par poids (kilogrammes)			3,3
Poids brut (kilogrammes)			13,5
Les PCs/cartonnent (le PCS)			4

Aperçu

No. ZCSC-S144-01 de modèle de COMMUNICATION de ZION est un de l'équipement principal pour des points d'accès client, appliqué pour la connexion protectrice et distribution entre deux câbles ou plus. La fonction primaire est de relier le câble de distribution et le câble d'intérieur en plein air. Elle est très utilisée dans les systèmes de communication, TV par câble, les systèmes de réseau câblé et d'autres en vertu de la structure régulière, bonne optiques scellant la représentation et la construction facile.

Images pour la référence

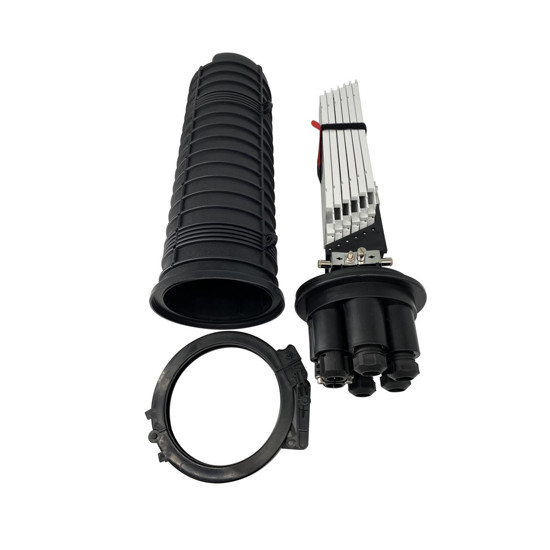

Épissure verticale optique Closure-ZCSC-S144- de fibre 01(7231215) 1

Inspection et essai

Répondre aux exigences d'aspect et de structure de 5,2 de YD/T 590.2-2005, YD/T 778-2011
Répondre aux exigences d'essai de transport des 6,9 de YD/T778-2011
Répondre aux impératifs techniques communs pour les parties en plastique de CB 867-83
Niveau de protection : Essai IP68
Répondre aux exigences communes de paquet pour le matériel de transmission de GB3873-1993
Représentation ignifuge : retardement de non-flamme

Les parties de fermeture optique d'épissure de fibre

Le fond de boîte, couvercle de boîte, support de câble, support pour renforcer la pièce de câble, plateau d'épissure, couverture transparente pour le plateau d'épissure, serre-câble magique, plat pour installer le plateau d'épissure, pièce de scellage pour le corps de boîte, cercle de boîte et tout autre accessoire.

L'emballage, le transport et le stockage

Paquet

La taille de la taille intérieure de boîte : 550*220*190mm
La taille de la taille externe de boîte : 455*395*565mm (4 PCs/carton)

Transport et stockage

Pleuvoir, le soleil Avoid exposuring et serrant pendant le transport
Des produits devraient être stockés dans l'entrepôt évitant l'humidité, le soleil, le feu. La température de stockage devrait

soyez de 25℃~+40℃

Note : Des pièces spéciales qui sont facilement nuies pendant le transport devraient être protégées soigneusement

Méthode d'installation

Support aérien

Épissure verticale optique Closure-ZCSC-S144- de fibre 01(7231215) 4

fil optique de la fermeture 2-Hanger 3-Steel de l'épissure 1-Fiber

Support de Polonais

Épissure verticale optique Closure-ZCSC-S144- de fibre 01(7231215) 5

1 – plat fixe 2 – poteau de téléphone du plat de montage 3-U-bolt 4

Fermeture verticale optique d'épissure de fibre

Composants optiques

Infrastructure de câblage
