Lieu d'origine: | La Chine |
---|---|
Nom de marque: | HELLOSIGNAL® OR OEM |
Numéro de modèle: | diviseur optique |
Quantité de commande min: | 20pcs |
Détails d'emballage: | 10 sachets de PC/en plastique |
Délai de livraison: | Normalement 25 jours ont ensuite reçu le dépôt. |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | Aucune limite |
Longueur d'onde de fonctionnement (nanomètre): | 1310,1490,1550nm | Ration de accouplement (%): | 1-50% |
---|---|---|---|
Largeur de bande (nanomètre): | ±20nm | Température de fonctionnement (℃): | -40 | 70 |
Connecteur de fibre: | Sc, FC, St, connecteurs de LC (PC, UPC, RPA) | ||
Mettre en évidence: | diviseur optique de fibre multimode,diviseur de fibre multimode |
Entrée et sortie | Diviseur optique 4 dans 1 | ||||||||
Type de fibre | 9/125 SMF-28 ou client a spécifié | ||||||||
Longueur d'onde de fonctionnement (nanomètre) | 1310,1490,1550nm | ||||||||
Ration de accouplement (%) | 1-50% | ||||||||
Largeur de bande (nanomètre) | ±20nm | ||||||||
Rapport de accouplement (%) | DB 3,3 (50/50), DB 4.3/2.5 (40/60) | ||||||||
Stabilité thermique | ≤0.3 (DB/℃) | ||||||||
Directivité (dBm) | DB ≥55 (≥60dB 2×2) | ||||||||
Type de paquet | fibre nue | ||||||||
tube lâche de 0.9/2.0/3.0mm | |||||||||
type de connecteur : FC/APC, FC/PC, SC/APC, SC/PC, tout est facultatif | |||||||||
Température de fonctionnement (℃) | -40 | 70 | ||||||||
Température de stockage (℃) | -40 | 85 | ||||||||
Dimensions de paquet (millimètres) | Φ3×54mm, 90×20×10mm, 90×20×10 | ||||||||
Connecteur de fibre | Sc, FC, St, connecteurs de LC (PC, UPC, RPA) | ||||||||
Marque | HELLOSIGNAL® OU OEM | ||||||||
Délai de livraison | Normalement 25 jours ont ensuite reçu le dépôt. | ||||||||
MOQ | 20pcs |
Le diviseur optique de fibre de FBT (a également appelé la fibre coupleur optique) est un dispositif qui coupe la lumière optique de fibre en plusieurs pièces par un certain rapport. Les diviseurs de fibre sont différents des diviseurs de fibre de PLC dans des méthodes de division. Un diviseur optique de fibre peut être produit avec 62,5 unimodaux et à plusieurs modes de fonctionnement, et 50 Fiber.also à plusieurs modes de fonctionnement que vous pouvez les ont adaptés aux besoins du client avec
Connecteurs de LC, de LC/APC, de Sc, de SC/APC, de FC, de FC/APC, et de St ou unconnectorized.
Quand il s'agit de diviseurs de la fibre 1*2, vous pouvez également demander des détails pour le rapport de division différent, tel que 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5, et 99/1.

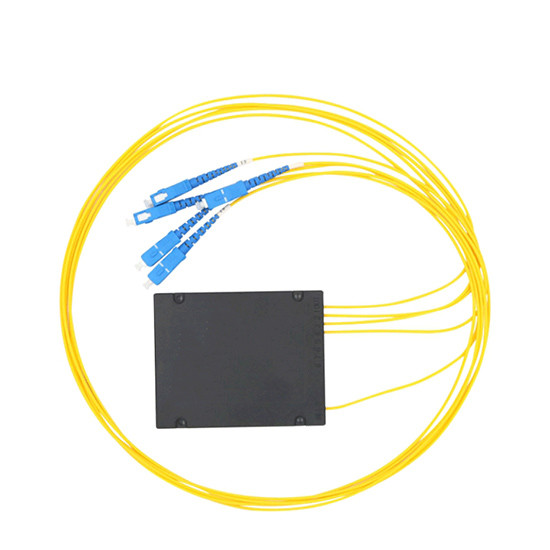

La plupart des diviseurs optiques disponibles dans le tube lâche de 900µm et la fibre nue de 250µm. les coupleurs 1×2 et 2×2 viennent norme avec une douille protectrice en métal pour couvrir la fente. Des comptes à haute production sont établis avec une boîte pour protéger les composants de division.
Paramètre | Coupleur large de bande | Double fenêtre Couplex | Coupleur de fibre multimode | ||||||
Catégorie | P | P | P | ||||||
Longueur d'onde fonctionnante (millimètre) |
1310,1550 ou C + bande L | 1310 et 1550 | 850 ou 1310 ou spécifier | ||||||
Largeur de bande de fonctionnement (millimètres) | ±40 | ±40 | ±40 | ||||||
Perte excédentaire typique (DB) | <0> | <0> | <0> | <0> | <0> | <0> | |||
Perte par insertion (DB) | 50/50 | <3> | <3> | <3> | <3> | <3> | <4> | ||
40/60 | <4> | <47> | <4> | <4> | <4> | <5> | |||
30/70 | <57> | <6> | <5> | <6> | <6> | <6> | |||
20/80 | <7> | <8> | <7> | <8> | <7> | <1> | |||
10/90 | <10> | <10> | <10> | <10> | <11> | <11> | |||
5/95 | <13> | <14> | <13> | <14> | <14> | <15> | |||
3/97 | <16> | <16> | <16> | <16> | <16> | <16> | |||
2/98 | <18> | <18> | <18> | <18> | <18> | <19> | |||
1/99 | <21> | <21> | <21> | <21> | <22> | <22> | |||
Perte dépendante de polarisation | <0> | <0> | <0> | <0> | |||||
Directivité (DB) | >50 | >35 | |||||||
Température de fonctionnement (℃) | -40~+70 | ||||||||
Température de stockage (℃) | -40~+85 | ||||||||
Avis : Les caractéristiques ci-dessus sont pour des dispositifs sans connecteur. Ajoutez une perte 0.2dB supplémentaire par connecteur. |
B | C | D | E | F | G | H | Je | ||
Mode | Catégorie | Longueur d'onde | Port | Type de fibre | Paquet | Diamètre de fibre | Rapport de accouplement | Type de connecteur | |
1=WBC 2=DWC 3=MMC Z=Customized | 1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 Z=Customized |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Customized |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
