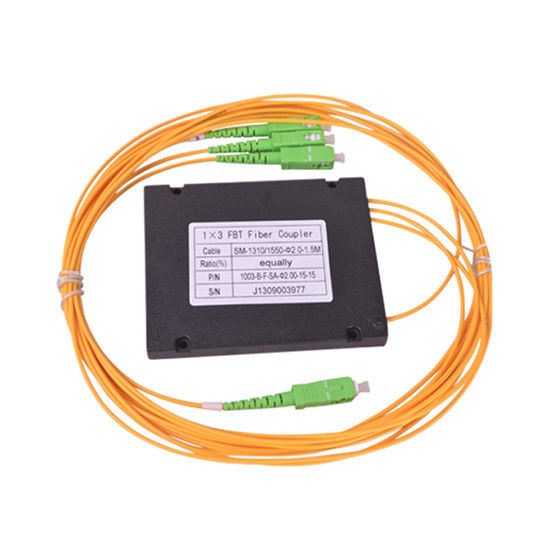

Coupleur optique de type fusion FBT Connecteur FC/APC 1X3 (7233103)
Diviseur de fibre optique 1×4/1×8/1×16/1×32 Monomode/Multimode avec connecteurs SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
Renseignez-vous maintenant
Applications du diviseur de fibre optique 1×3
- FTTH, LAN, PON et CATV optique
- Réseau local, système de communication par fibre optique
- Équipement de test de fibre optique, capteur de fibre optique
Spécifications du diviseur de fibre optique 1×3
| Entrée et sortie |
Diviseur de fibre optique monomode 1×3 |
| Type de fibre |
9/125 SMF-28 ou spécifié par le client |
| Longueur d'onde de fonctionnement (nm) |
1310,1490,1550nm |
| Rapport de couplage (%) |
1-50% |
| Bande passante (nm) |
20nm |
| Perte d'insertion typique (dB) |
≤5.5 |
| Perte dépendante de la polarisation (dB) |
≤0.1 |
| Homogénéité (dB) |
≤0.9 |
| Directivité (dBm) |
≥60 |
| Uniformité (dB) |
0.5 |
| Perte dépendante typique (dB) |
≤0.15 |
| Stabilité thermique (dB/ºC) |
≤0.002 |
| Température de fonctionnement (℃) |
-40 ～ 70 |
| Température de stockage (℃) |
-40 ～ 85 |
| Câble fibre |
fibre nue, fibre à tube lâche |
| Connecteur fibre |
SC FC LC ST |
| Marque |
HELLOSIGNAL® OU OEM |
| Délai de livraison |
Normalement 25 jours après réception de l'acompte |
| MOQ |
20 pièces |
Description du produit
Le diviseur de fibre optique FBT (également appelé coupleur optique à fibre) est un dispositif qui divise la lumière de la fibre optique en plusieurs parties selon un certain rapport. Les diviseurs de fibre sont différents des diviseurs de fibre PLC en termes de méthodes de division.
Un diviseur de fibre optique peut être produit avec des fibres monomodes, multimodes 62,5 et multimodes 50. Vous pouvez également les personnaliser avec des connecteurs LC, LC/APC, SC, SC/APC, FC, FC/APC et ST ou sans connecteur.
En ce qui concerne les diviseurs de fibre 1×2, vous pouvez demander des détails pour différents rapports de division, tels que 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 et 99/1.
La plupart des diviseurs optiques sont disponibles en tube lâche de 900µm et en fibre nue de 250µm. Les coupleurs 1×2 et 2×2 sont livrés en standard avec un manchon de protection en métal pour couvrir la division. Les nombres de sorties plus élevés sont construits avec une boîte pour protéger les composants de division.
Images détaillées du diviseur de fibre optique 1×3
Spécifications de performance
| Paramètre |
Coupleur à large bande |
Coupleur à double fenêtre |
Coupleur de fibre multimode |
| Grade |
P | A |
P | A |
P | A |
| Longueur d'onde de fonctionnement (nm) |
1310,1550 ou bande C + L |
1310 et 1550 |
850 ou 1310 ou Spécifier |
| Bande passante de fonctionnement (nm) |
±40 |
±40 |
±40 |
| Perte en excès typique (dB) |
<0.7 | <0.1 |
<0.07 | <0.1 |
<0.4 | <0.7 |
| Perte d'insertion (dB) 50/50 |
<3.4 | <3.6 |
<3.4 | <3.6 |
<3.7 | <4.0 |
| Perte d'insertion (dB) 40/60 |
<4.4/2.6 | <4.7/2.8 |
<4.4/2.6 | <4.7/2.8 |
<4.7/2.7 | <5.0/3.0 |
<4.7/2.7 | <5.0/3.0 |
| Perte dépendante de la polarisation |
<0.1 | <0.15 |
<0.17 | <0.15 |
|
| Directivité (dB) |
>50 |
>35 |
|
| Température de fonctionnement (℃) |
-40~+70 |
-40~+70 |
-40~+70 |
| Température de stockage (℃) |
-40~+85 |
-40~+85 |
-40~+85 |
Remarque : Les spécifications ci-dessus concernent les appareils sans connecteur. Ajouter une perte supplémentaire de 0,2 dB par connecteur.
Informations alternatives importantes
| A |
B |
C |
D |
E |
F |
G |
H |
I |
| Mode |
Grade |
Longueur d'onde |
Port |
Type de fibre |
Paquet |
Diamètre de la fibre |
Rapport de couplage |
Type de connecteur |
| 1=WBC 2=DWC 3=MMC Z=Personnalisé |
1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490/1550 Z=Personnalisé |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Personnalisé |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Personnalisé |
Produits connexes
Diviseur de fibre optique multimode 1X2 Boîte ABS Coupleur de fibre de type fusion FBT(7233101)
Diviseur de fibre optique FBT, Diviseur de fibre optique, Composants optiques
Diviseur optique 1×4 Boîte ABS Sortie Monomode Coupleur optique de type fusion FBT Diviseur de fibre optique(7233102)
Diviseur de fibre optique FBT, Diviseur de fibre optique, Composants optiques
Coupleur optique de type fusion FBT Connecteur FC/APC 1X3 (7233103)
Diviseur de fibre optique FBT, Diviseur de fibre optique, Composants optiques

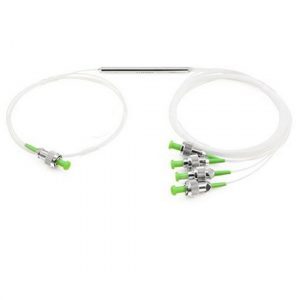

Diviseur optique 1×4 Tube en acier Monomode FBT Diviseur de fibre optique Connecteurs FC/APC (7233104)
Diviseur de fibre optique FBT, Diviseur de fibre optique, Composants optiques

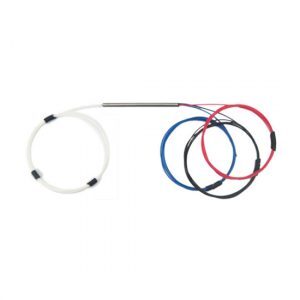

Diviseur optique 1×3 Tube en acier Monomode Coupleur de fibre de type fusion FBT Diviseur de fibre optique avec o...">
