Détail Infomation

Longueur d'onde de fonctionnement (nanomètre):	1260~1650nm	Longueur de fibre:	1m ou 1.5m ou demandé
Largeur de bande (nanomètre):	20Nm	Température de fonctionnement (℃):	-40 \| 85
Type de connecteur:	SC/APC, SC/UPC, ST DE LC FC
Mettre en évidence:	diviseur optique de fibre , diviseur optique de PLC

Description de produit

Diviseur optique de fibre

Name: Coupleur optique de fibre de PLC de Blockless de mode unitaire du diviseur 1×32 de PLC (7233205)
Brand: HANGZHOU ZION COMMUNICATION CO., LTD
SKU: Diviseur de PLC
Availability: InStock

Mode 1*4/1*8/1*16/1*32/à plusieurs modes de fonctionnement unitaires avec le DIVISEUR OPTIQUE des connecteurs FBT/PLC de Sc LC FC ST/APC UPC

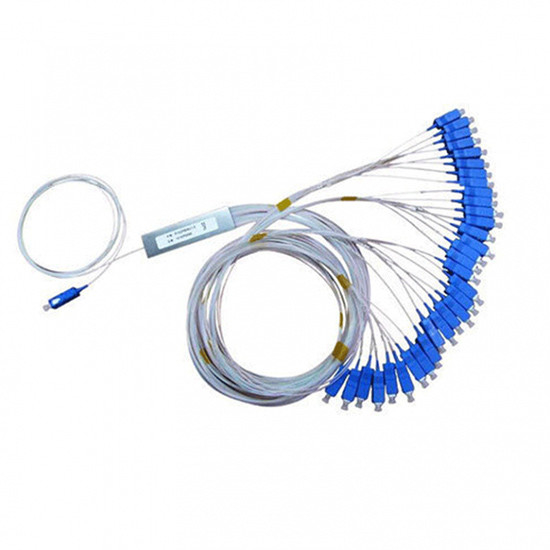

Coupleur optique de fibre de PLC de Blockless de mode unitaire du diviseur 1×32 de PLC (7233205) 1

Application du diviseur 1×32 de PLC :

FTTH, LAN, PON et CATV optique
Filet d'anneau local, système de communication de fibre optique
Équipement de test de fibre optique, capteur de fibre optique

Spécifications du diviseur 1×32 de PLC

Type de diviseur de PLC				Diviseur de PLC 1×32
Type de configuration				1×32
Longueur d'onde de fonctionnement (nanomètre)				1260~1650nm
Longueur de fibre				1m ou 1.5m ou demandé
Largeur de bande (nanomètre)				20nm
Style de paquet				Blockless
Type de fibre				G657A1 ou G652D unimodal
Diamètre de fibre				0.9mm
DB dépendant de perte de polarisation (≤)				0,3
DB dépendant de perte de longueur d'onde (≤)				0,5
DB typique de perte par insertion (≤)				16,2
DB de perte par insertion (≤)				17,1
DB d'uniformité de perte (≤)				1,5
Température de fonctionnement (℃)				-40 \| 85
Température de stockage (℃)				-40 \| 85
Dimension de scellage de paquet (millimètres)				6074
Dimension de paquet de cachetage de Blockless (millimètres)				80206
Type de connecteur				SC/APC, SC/UPC, ST DE LC FC
Marque				HELLOSIGNAL® OU OEM
Délai de livraison				Normalement 25 jours ont ensuite reçu le dépôt.
MOQ				20pcs

Introduction au diviseur 1×32 de PLC

Diviseur de PLC de mode unitaire du diviseur 1×32 de PLC (diviseur planaire de circuit d'onde lumineuse) avec la fan et connecteurs de SC/APC

Le PLC représente le circuit planaire d'onde lumineuse. Des diviseurs de PLC sont utilisés pour distribuer ou combiner les signaux optiques. Il est basé sur la technologie de circuit planaire d'onde lumineuse et fournit à une solution de distribution de lumière de coût bas le petit facteur de forme et la fiabilité élevée.

Les diviseurs de PLC fournissent un produit rentable et d'économie de l'espace approprié aux conditions toujours changeantes de mise en réseau. Avec elle est la dimension compacte, ces diviseurs peuvent être utilisés dans la dans-terre et les piédestaux aussi bien que les systèmes aériens de bâti de support.

L'installation est simple utilisant un grand choix de types de connecteur ou d'épissure de fusion.

Spécifications de performances :

Paramètre		1 diviseur de PLC de x N ; diviseur de PLC de 2 x N
Paramètre		1×2	1×4	1×8	1×16	1×32	1×64	1×128
Paramètre		2×2	2×4	2×8	2×16	2×32	2×64	2×128
Longueur d'onde de fonctionnement (millimètres)		1260~1650
Type de fibre		G657A1 ou adapté aux besoins du client
Perte par insertion (DB) (Catégorie de P/S)	1 x N	3.8/4.0	7.2/7.4	10.3/10.7	13.5/13.7	16.5/16.9	20.5/21.0	23.8/24.2
Perte par insertion (DB) (Catégorie de P/S)	2 x N	3.9/4.2	7.3/7.6	10.5/11	14.4/14.6	17.4/17.9	21.0/21.5	24.5/25.0
Uniformité de perte (DB)		< 0="">	< 0="">	< 0="">	< 1="">	< 1="">	< 2="">	< 2="">
PDL (DB)		< 0="">	< 0="">	< 0="">	< 0="">	< 0="">	< 0="">	< 0="">
Perte de retour (DB)		> 55	> 55	> 55	> 55	> 55	> 55	> 55
Directivité (DB)		> 55	> 55	> 55	> 55	> 55	> 55	> 55
Perte dépendante de longueur d'onde (DB)		< 0="">	< 0="">	< 0="">	< 0="">	< 1="">	< 1="">	< 1="">
Longueur de fibre (m)		1m ou adapté aux besoins du client
Stabilité de température (- 20~+80°C)		< 0="">
Température de fonctionnement (°C)		– 20~+80
Température de stockage (°C)		– 40~+80
Remise maximum de puissance (mW)		500,0
Avis : Les caractéristiques ci-dessus sont pour des dispositifs sans connecteur. Ajoutez une perte 0.2dB supplémentaire par connecteur.

L'information alternative importante

	B	D	F	F
Port	Paquet	Diamètre de fibre	Longueur de fibre	Connecteur
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128	1=Bare 2=Blockless Module de la boîte 3=ABS boîte 4=lnsert type 5=Pallet 6=Rackmount Z=Customized	0=250 um 1=900 um 2=2.0mm 3=3.0mm	0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized	0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized
