Détail Infomation

Longueur d'onde de fonctionnement (nanomètre):

1260~1650nm

Longueur de fibre:

1.5m ou demandé

Température de fonctionnement (℃):

-40 | 85

Type de connecteur:

SC/APC, SC/UPC, ST DE LC FC

Mettre en évidence:

diviseur optique de fibre

diviseur optique de PLC

Description de produit

Diviseur optique de fibre

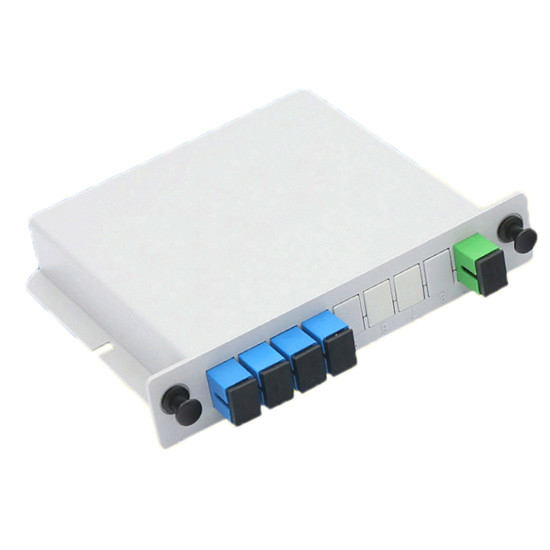

Name: Diviseur optique optique de fibre de PLC de mode unitaire du diviseur 1×4 LGX de fibre avec la connexion de Sc FC (7233207)
Brand: HANGZHOU ZION COMMUNICATION CO., LTD
SKU: Diviseur de PLC
Availability: InStock

Mode 1*4/1*8/1*16/1*32/à plusieurs modes de fonctionnement unitaires avec le DIVISEUR OPTIQUE des connecteurs FBT/PLC de Sc LC FC ST/APC UPC

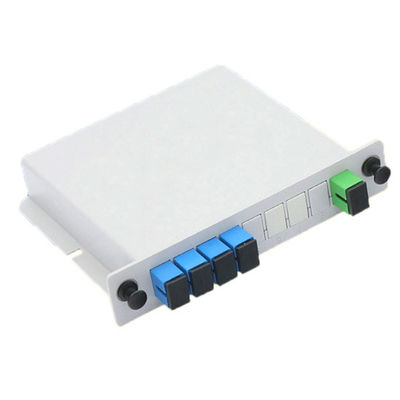

Diviseur optique optique de fibre de PLC de mode unitaire du diviseur 1×4 LGX de fibre avec la connexion de Sc FC (7233207) 1

application optique de diviseur de fibre de PLC 1X4 :

FTTH, LAN, PON et CATV optique
Filet d'anneau local, système de communication de fibre optique
Équipement de test de fibre optique, capteur de fibre optique

spécifications optiques de diviseur de fibre de PLC 1X4

Type de diviseur de PLC				Diviseur de PLC 1×4
Type de configuration				1×4
Longueur d'onde de fonctionnement (nanomètre)				1260~1650nm
Longueur de fibre				1.5m ou demandé
DB de directivité (≥)				55
Style de paquet				Blockless
Type de fibre				G657A1 ou G652D unimodal
Diamètre de fibre				0.9mm, 2.0mm, 3.0mm
DB dépendant de perte de polarisation (≤)				0,2
DB dépendant de perte de longueur d'onde (≤)				0,3
DB typique de perte par insertion (≤)				7
DB de perte par insertion (≤)				7,4
DB d'uniformité de perte (≤)				0,6
Température de fonctionnement (℃)				-40 \| 85
Température de stockage (℃)				-40 \| 85
Dimension de scellage de paquet (millimètres)				13010025
Type de connecteur				SC/APC, SC/UPC, ST DE LC FC
Marque				HELLOSIGNAL® OU OEM
Délai de livraison				Normalement 25 jours ont ensuite reçu le dépôt.
MOQ				20pcs

Introduction au diviseur optique de fibre de PLC 1X4

Le diviseur optique optique de fibre de PLC de mode unitaire du diviseur 1×4 LGX de fibre avec la connexion de Sc FC vient avec le câble de fibre de 2.0mm ou de 3.0mm à 1m habituellement. Les dispositifs de diviseur de PLC du mode 1×4 unitaire ont la haute performance en termes de basse perte par insertion, bas PDL, perte de rendement élevé et excellente uniformité sur une gamme large à partir de 1260 nanomètre de longueurs d'onde à 1620nm et au travail dans la température de -40°C à +80°C. Les diviseurs optiques de PLC ont des configurations standard des configurations 1×4, 1×8, 1×16 et 1×32, aussi bien que des structures adaptées aux besoins du client de 2×8, 2×16, 2×32.

Spécifications de performances :

Paramètre		1 diviseur de PLC de x N ; diviseur de PLC de 2 x N
Paramètre		1×2	1×4	1×8	1×16	1×32	1×64	1×128
Paramètre		2×2	2×4	2×8	2×16	2×32	2×64	2×128
Longueur d'onde de fonctionnement (millimètres)		1260~1650
Type de fibre		G657A1 ou adapté aux besoins du client
Perte par insertion (DB) (Catégorie de P/S)	1 x N	3.8/4.0	7.2/7.4	10.3/10.7	13.5/13.7	16.5/16.9	20.5/21.0	23.8/24.2
Perte par insertion (DB) (Catégorie de P/S)	2 x N	3.9/4.2	7.3/7.6	10.5/11	14.4/14.6	17.4/17.9	21.0/21.5	24.5/25.0
Uniformité de perte (DB)		< 0="">	< 0="">	< 0="">	< 1="">	< 1="">	< 2="">	< 2="">
PDL (DB)		< 0="">	< 0="">	< 0="">	< 0="">	< 0="">	< 0="">	< 0="">
Perte de retour (DB)		> 55	> 55	> 55	> 55	> 55	> 55	> 55
Directivité (DB)		> 55	> 55	> 55	> 55	> 55	> 55	> 55
Perte dépendante de longueur d'onde (DB)		< 0="">	< 0="">	< 0="">	< 0="">	< 1="">	< 1="">	< 1="">
Longueur de fibre (m)		1m ou adapté aux besoins du client
Stabilité de température (- 20~+80°C)		< 0="">
Température de fonctionnement (°C)		– 20~+80
Température de stockage (°C)		– 40~+80
Remise maximum de puissance (mW)		500,0
Avis : Les caractéristiques ci-dessus sont pour des dispositifs sans connecteur. Ajoutez une perte 0.2dB supplémentaire par connecteur.

L'information alternative importante

	B	D	F	F
Port	Paquet	Diamètre de fibre	Longueur de fibre	Connecteur
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128	1=Bare 2=Blockless Module de la boîte 3=ABS boîte 4=lnsert type 5=Pallet 6=Rackmount Z=Customized	0=250 um 1=900 um 2=2.0mm 3=3.0mm	0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized	0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized
