Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | HELLOSIGNAL® OR OEM |
Numéro de modèle: | Diviseur de PLC |
Quantité de commande min: | 20pcs |
Détails d'emballage: | 10 sachets de PC/en plastique |
Délai de livraison: | Normalement 25 jours ont ensuite reçu le dépôt. |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | Aucune limite |
Longueur d'onde de fonctionnement (nanomètre): | 1260~1650nm | Longueur de fibre: | 1m ou 1.5m ou demandé |
---|---|---|---|
Température de fonctionnement (℃): | -40 | 85 | Type de connecteur: | SC/APC, SC/UPC, ST DE LC FC |
Surligner: | diviseur optique de fibre,diviseur optique de PLC |
Type de diviseur de PLC | Diviseur de PLC 1×2 | ||||||||
Type de configuration | 1×2 | ||||||||
Longueur d'onde de fonctionnement (nanomètre) | 1260~1650nm | ||||||||
Longueur de fibre | 1m ou 1.5m ou demandé | ||||||||
DB de directivité (≥) | 55 | ||||||||
Style de paquet | Module d'ABS | ||||||||
Type de fibre | G657A1 ou G652D unimodal | ||||||||
Diamètre de fibre | 2.0mm, 3.0mm | ||||||||
DB dépendant de perte de polarisation (≤) | 0,2 | ||||||||
DB dépendant de perte de longueur d'onde (≤) | 0,3 | ||||||||
DB typique de perte par insertion (≤) | 3,9 | ||||||||
DB de perte par insertion (≤) | 4,2 | ||||||||
DB d'uniformité de perte (≤) | 0,4 | ||||||||
Température de fonctionnement (℃) | -40 | 85 | ||||||||
Température de stockage (℃) | -40 | 85 | ||||||||
Dimension de scellage de paquet (millimètres) | 100*80*10 | ||||||||
Type de connecteur | SC/APC, SC/UPC, ST DE LC FC | ||||||||
Marque | HELLOSIGNAL® OU OEM | ||||||||
Délai de livraison | Normalement 25 jours ont ensuite reçu le dépôt. | ||||||||
MOQ | 20pcs |

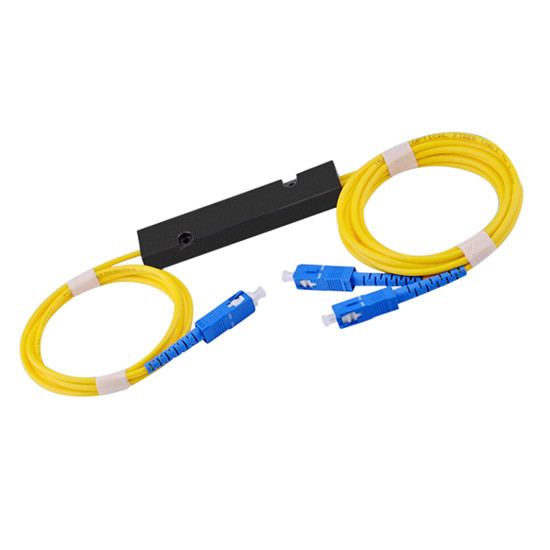

Le diviseur optique 2 de fibre en 1 ABS optique de diviseur de fibre de PLC de mode unitaire en forme de boîte avec le connecteur de Sc a éteint un cachetage en acier de tube emballé avec la boîte d'ABS avec la fibre de sortie câble de 2.0mm ou de 3.0mm.
Le diviseur optique 2 de fibre dans 1 diviseur planaire unimodal de circuit d'onde lumineuse sont développés basé sur le processus unique de guide d'ondes de tectite avec le tresse de fibre aligné par précision fiable dans un paquet miniature, il fournit à une solution de distribution de lumière de coût bas le petit facteur de forme et la fiabilité élevée.
Conforme avec Telcordia GR-1209 et Telcordia GR-1221. Les dispositifs en acier de diviseur de PLC du tube 1×2 ont la haute performance en termes de basse perte par insertion, bas PDL, perte de rendement élevé et excellente uniformité sur une gamme large à partir de 1260 nanomètre de longueurs d'onde à 1620nm et au travail dans la température de -40°C à +80°C.
Les diviseurs optiques de PLC ont des configurations standard des configurations 1×4, 1×8, 1×16 et 1×32, aussi bien que des structures adaptées aux besoins du client de 2×8, 2×16, 2×32.
Paramètre | 1 diviseur de PLC de x N ; diviseur de PLC de 2 x N | ||||||||
Paramètre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Longueur d'onde de fonctionnement (millimètres) | 1260~1650 | ||||||||
Type de fibre | G657A1 ou adapté aux besoins du client | ||||||||
Perte par insertion (DB) (Catégorie de P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Uniformité de perte (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Perte de retour (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Directivité (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Perte dépendante de longueur d'onde (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Longueur de fibre (m) | 1m ou adapté aux besoins du client | ||||||||
Stabilité de température (- 20~+80°C) | < 0=""> | ||||||||
Température de fonctionnement (°C) | – 20~+80 | ||||||||
Température de stockage (°C) | – 40~+80 | ||||||||
Remise maximum de puissance (mW) | 500,0 |
Avis : Les caractéristiques ci-dessus sont pour des dispositifs sans connecteur. Ajoutez une perte 0.2dB supplémentaire par connecteur.
B | D | F | F | ||||||
Port | Paquet | Diamètre de fibre | Longueur de fibre | Connecteur | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Module de la boîte 3=ABS boîte 4=lnsert type 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
