Détail Infomation

Longueur d'onde de fonctionnement (NM):

1260 ~ 1650 nm

Longueur de fibre:

Température de fonctionnement (℃):

-40 | 85

Type de connecteur:

SC/APC, SC/UPC, ST DE LC FC

Mettre en évidence:

diviseur optique de fibre

diviseur optique de PLC

Description de produit

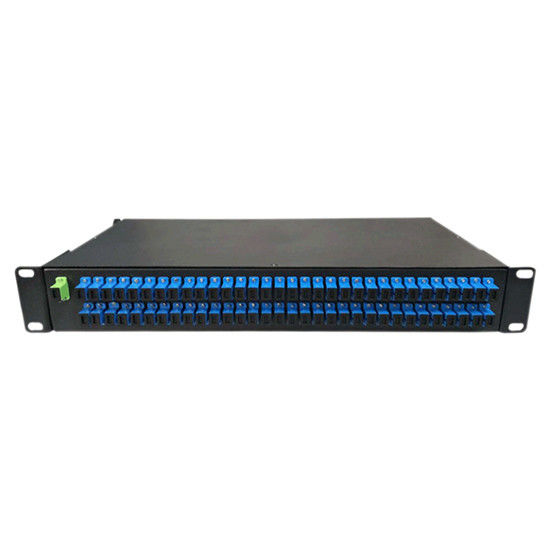

Splitter optique 1×64 monté sur rack type ODF

Coupleur à fibre PLC à mode unique avec adaptateur à fibre SC (7233216)

Vue d'ensemble du produit

Splitter à fibre optique haute performance disponible en configurations 1×4, 1×8, 1×16 et 1×32 avec connecteurs UPC SC, LC, FC, ST/APC dans les technologies FBT et PLC.

Applications

Réseaux FTTH (Fibre à domicile)
LAN (réseaux locaux)
Systèmes PON et CATV optiques
Réseaux d'anneaux locaux
Systèmes de communication par fibre optique
Équipement d'essai de fibres optiques
Capteurs à fibres optiques

Spécifications techniques

Paramètre	Spécification
Type de configuration	1 × 64
Longueur d'onde de fonctionnement	1260 à 1650 nm
Longueur de la fibre	1m
La directive	≥ 55 dB
Style du paquet	ODF monté sur rack de 19"
Type de fibre	Pour les véhicules à moteur à commande autonome:
Diamètre de la fibre	0.9 mm, 2,0 mm, 3,0 mm
Perte liée à la polarisation	≤ 0,4 dB
Perte liée à la longueur d'onde	≤ 0,8 dB
Perte typique d'insertion	≤ 19,7 dB
Perte d'insertion	≤ 21,2 dB
L'uniformité de la perte	≤ 2,5 dB
Température de fonctionnement	-40°C à 85°C
Température de stockage	-40°C à 85°C
Dimensions du colis	485 × 75 × 195 mm
Type de connecteur	Les États membres doivent fournir des informations détaillées sur les activités de l'entreprise.
Marque	HELLOSIGNAL® ou OEM
Délai de livraison	25 jours après le dépôt
Quantité minimale de commande	20 pièces

Introduction du produit

Le PLC Splitter 1×64 sans bloc Mini Tube Type en acier à fibre optique dispose de connecteurs SC/APC mono-mode de 900 μm.Les diviseurs de circuit à ondes lumineuses planes (PLC) sont des dispositifs optiques de gestion de l'alimentation fabriqués à l'aide de la technologie des guides d'ondes optiques en silice, offrant une petite taille, une grande fiabilité, une large plage de longueurs d'onde de fonctionnement et une excellente uniformité de canal à canal.ces produits satisfont aux exigences GR-1209-CORE et GR-1221-CORE.

Caractéristiques de performance

Type de séparateur	1 × 2	1 × 4	1 × 8	1 × 16	1 × 32	1 × 64	1 × 128
Perte d'insertion (classe P/S)	30,8/4,0 dB	70,2/7,4 dB	100,3/10,7 dB	13.5/13.7 dB	16.5/16.9 dB	20.5/21.0 dB	230,8/24,2 dB
L'uniformité de la perte	< 0,4 dB	Pour les appareils électroniques	< 0,8 dB	Pour les appareils de surveillance de la qualité	< 1,5 dB	< 2,0 dB	< 2,5 dB
PDL	Pour les appareils de surveillance de la qualité	Pour les appareils de surveillance de la qualité	Pour les appareils de surveillance de la qualité	Pour les appareils électroniques	Pour les appareils électroniques	< 0,4 dB	< 0,4 dB
Perte de rendement	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB
La directive	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB
Perte liée à la longueur d'onde	Pour les appareils de surveillance de la qualité	Pour les appareils de surveillance de la qualité	Pour les appareils de surveillance de la qualité	Pour les appareils de surveillance de la qualité	Pour les appareils de surveillance de la qualité	Pour les appareils de surveillance de la qualité	Pour les appareils de surveillance de la qualité

Nom de l'organisme:Les spécifications ci-dessus sont pour les appareils sans connecteurs.

Options de configuration

Port	Le paquet	Diamètre de la fibre	Longueur de la fibre	Connecteur
0102 = 1 × 2 0104 = 1 × 4 0108 = 1 fois 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 fois 128	1 = nu 2=sans bloc 3 = boîte ABS 4=Insérer la case 5=Types de palettes 6=Rac-mount Z = personnalisé	0 = 250 μm 1 = 900 μm 2 = 2,0 mm 3 = 3,0 mm	0 = 0,5 m 1 = 1,0 m 2 = 1,5m 3 = 2,0 m 4 = 3,0 m 5 = 4,0 m Z = personnalisé	0 = Aucun 1 = FC/APC 2=FC/UPC 3 = SC/APC 4 = SC/UPC 5 = LC/APC 6 = LC/UPC 7 = ST Z = personnalisé
