Détail Infomation

Longueur d'onde de fonctionnement (NM):

1260 ~ 1650 nm

Longueur de fibre:

Température de fonctionnement (℃):

-40 | 85

Type de connecteur:

SC/APC, SC/UPC, ST DE LC FC

Mettre en évidence:

diviseur optique de fibre

diviseur optique de PLC

Description de produit

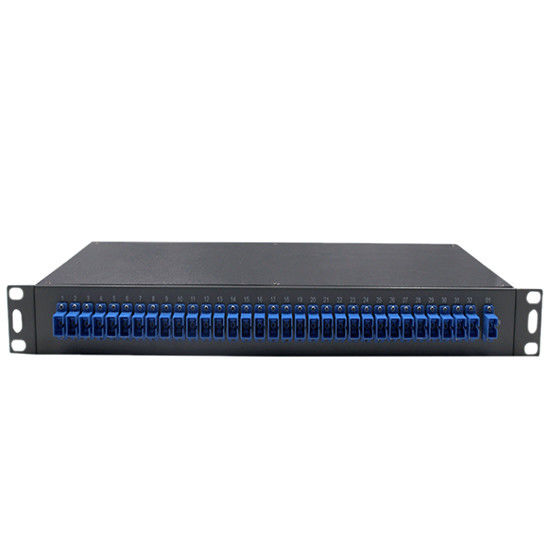

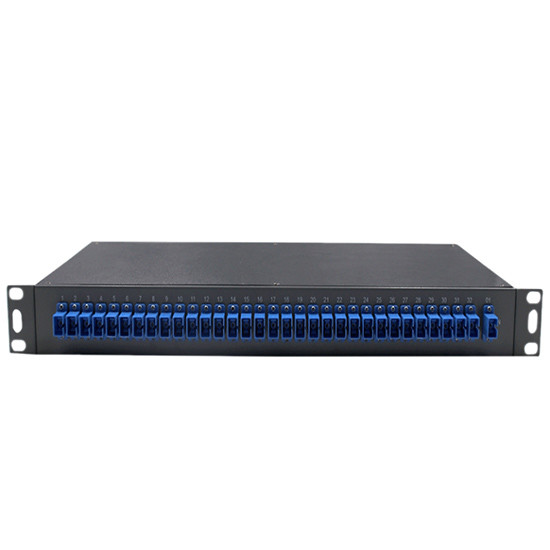

Répartiteur optique 1×32 de type ODF monté en rack, répartiteur optique PLC monomode avec adaptateurs de fibre SC (7233217)

Aperçu du répartiteur de fibre optique

Répartiteur optique PLC monomode/multimode 1×4/1×8/1×16/1×32 haute performance disponible avec des connecteurs SC, LC, FC, ST/APC, UPC pour les applications FBT/PLC.

Applications du répartiteur optique PLC 1×32

FTTH, LAN, PON et réseaux CATV optiques
Réseaux locaux en anneau et systèmes de communication par fibre optique
Équipement de test de fibre optique et capteurs de fibre optique

Spécifications du répartiteur optique PLC 1×32

Type de répartiteur PLC	Répartiteur PLC 1×32
Type de configuration	1×32
Longueur d'onde de fonctionnement	1260~1650nm
Longueur de la fibre	1m
Directivité	≥55 dB
Style d'emballage	ODF monté en rack 19″
Type de fibre	Monomode G657A1 ou G652D
Diamètre de la fibre	0,9 mm, 2,0 mm, 3,0 mm
Perte dépendante de la polarisation	≤0,3 dB
Perte dépendante de la longueur d'onde	≤0,5 dB
Perte d'insertion typique	≤16,2 dB
Perte d'insertion	≤17,1 dB
Uniformité de la perte	≤1,5 dB
Température de fonctionnement	-40℃ à 85℃
Température de stockage	-40℃ à 85℃
Dimension de l'emballage d'étanchéité	485×75×195 mm
Type de connecteur	SC/APC, SC/UPC, LC, FC, ST
Marque	HELLOSIGNAL® OU OEM
Délai de livraison	Normalement 25 jours après réception du dépôt
Quantité minimum de commande	20 pièces

Introduction du répartiteur optique PLC 1×32

Ce répartiteur optique 1×32 de type ODF monté en rack est doté d'un module en boîtier ABS robuste avec des gaines de fibre de 2 mm à 3 mm, disponible sans connecteurs ou avec des ports d'adaptateur de fibre optique SC/APC, FC, ST ou LC. Des conceptions personnalisées sont disponibles pour répondre aux exigences spécifiques des clients.

Spécifications de performance

Paramètre	1×2	1×4	1×8	1×16	1×32	1×64	1×128
Perte d'insertion (qualité P/S)	3,8/4,0	7,2/7,4	10,3/10,7	13,5/13,7	16,5/16,9	20,5/21,0	23,8/24,2
Uniformité de la perte (dB)	<0,4	<0,6	<0,8	<1,0	<1,5	<2,0	<2,5
PDL (dB)	<0,2	<0,2	<0,2	<0,3	<0,3	<0,4	<0,4
Perte de retour (dB)	>55	>55	>55	>55	>55	>55	>55
Directivité (dB)	>55	>55	>55	>55	>55	>55	>55
Perte dépendante de la longueur d'onde (dB)	<0,5	<0,5	<0,5	<0,5	<1,0	<1,0	<1,0

Remarque :Les spécifications ci-dessus concernent les appareils sans connecteurs. Ajoutez une perte supplémentaire de 0,2 dB par connecteur.

Options de configuration

Configuration des ports	Type d'emballage	Diamètre de la fibre	Longueur de la fibre	Type de connecteur
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128	1 = Nu 2 = Sans bloc 3 = Module en boîtier ABS 4 = Boîtier d'insertion 5 = Type de palette 6 = Montage en rack Z = Personnalisé	0 = 250 um 1 = 900 um 2 = 2,0 mm 3 = 3,0 mm	0 = 0,5 m 1 = 1,0 m 2 = 1,5 m 3 = 2,0 m 4 = 3,0 m 5 = 4,0 m Z = Personnalisé	0 = Aucun 1 = FC/APC 2 = FC/UPC 3 = SC/APC 4 = SC/UPC 5 = LC/APC 6 = LC/UPC 7 = ST Z = Personnalisé
