Lieu d'origine: | La Chine |
---|---|
Nom de marque: | HELLOSIGNAL® OR OEM |
Numéro de modèle: | diviseur optique |
Quantité de commande min: | 20pcs |
Détails d'emballage: | 10 sachets de PC/en plastique |
Délai de livraison: | Normalement 25 jours ont ensuite reçu le dépôt. |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | Aucune limite |
Longueur d'onde de fonctionnement (nanomètre): | 1260~1650nm | Longueur de fibre: | 1.5m |
---|---|---|---|
Température de fonctionnement (℃): | -40 | 85 | Type de connecteur: | SC/APC, SC/UPC, ST DE LC FC |
Surligner: | diviseur optique de fibre,diviseur optique de PLC |
Type de diviseur de PLC | Diviseur de PLC 1×32 | ||||||||
Type de configuration | 1×32 | ||||||||
Longueur d'onde de fonctionnement (nanomètre) | 1260~1650nm | ||||||||
Longueur de fibre | 1.5m | ||||||||
DB de directivité (≥) | 55 | ||||||||
Style de paquet | Module de LGX | ||||||||
Type de fibre | G657A1 ou G652D unimodal | ||||||||
Diamètre de fibre | 0.9mm, 2.0mm, 3.0mm | ||||||||
DB dépendant de perte de polarisation (≤) | 0,3 | ||||||||
DB dépendant de perte de longueur d'onde (≤) | 0,5 | ||||||||
DB typique de perte par insertion (≤) | 16,2 | ||||||||
DB de perte par insertion (≤) | 17,1 | ||||||||
DB d'uniformité de perte (≤) | 1,5 | ||||||||
Température de fonctionnement (℃) | -40 | 85 | ||||||||
Température de stockage (℃) | -40 | 85 | ||||||||
Dimension de scellage de paquet (millimètres) | 130*100*102 | ||||||||
Type de connecteur | SC/APC, SC/UPC, ST DE LC FC | ||||||||
Marque | HELLOSIGNAL® OU OEM | ||||||||
Délai de livraison | Normalement 25 jours ont ensuite reçu le dépôt. | ||||||||
MOQ | 20pcs |

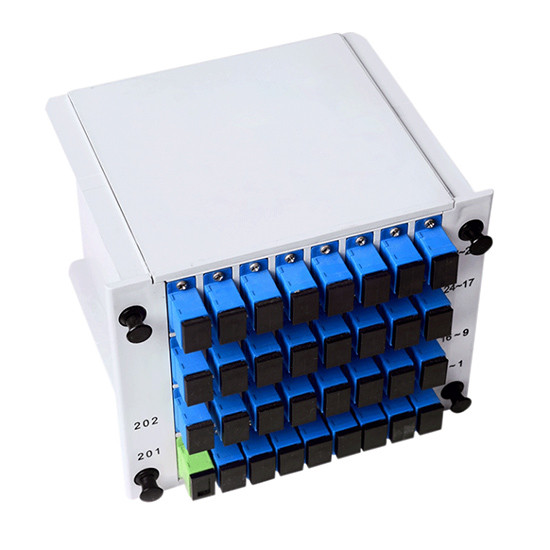

Le diviseur optique 1X32 LGX le diviseur de PLC de mode qu'unitaire avec des adaptateurs de Sc est conçu pour adapter 19 le support du ″ 3RU a monté le tableau de connexions optique de fibre. Vous pouvez l'adapter aux besoins du client avec des types connexion de St de Sc LC FC pour vos conditions. ce type optique de PLC du diviseur 1X32 LGX établit les rapports à haute densité faciles.
Ce diviseur optique emploient la technologie du circuit d'onde lumineuse de Planer (PLC) pour le rapport fendu 2, 4, 8,16, 32 et 64. Le type de tube de diviseur optique se rapporte à la sortie directe de 0,9 millimètres de canal multi sans lacets gauche de fibre avec un design compact et facile à utiliser micro. Demande de réseau de FTTXnetwork, de LAN/WAN ou de CATV.
Paramètre | 1 diviseur de PLC de x N ; diviseur de PLC de 2 x N | ||||||||
Paramètre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Longueur d'onde de fonctionnement (millimètres) | 1260~1650 | ||||||||
Type de fibre | G657A1 ou adapté aux besoins du client | ||||||||
Perte par insertion (DB) (Catégorie de P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Uniformité de perte (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Perte de retour (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Directivité (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Perte dépendante de longueur d'onde (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Longueur de fibre (m) | 1m ou adapté aux besoins du client | ||||||||
Stabilité de température (- 20~+80°C) | < 0=""> | ||||||||
Température de fonctionnement (°C) | – 20~+80 | ||||||||
Température de stockage (°C) | – 40~+80 | ||||||||
Remise maximum de puissance (mW) | 500,0 |
Avis : Les caractéristiques ci-dessus sont pour des dispositifs sans connecteur. Ajoutez une perte 0.2dB supplémentaire par connecteur.
B | D | F | F | ||||||
Port | Paquet | Diamètre de fibre | Longueur de fibre | Connecteur | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Module de la boîte 3=ABS boîte 4=lnsert type 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
