Aperçu > Produits> Système de fibre optique> Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm

Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm

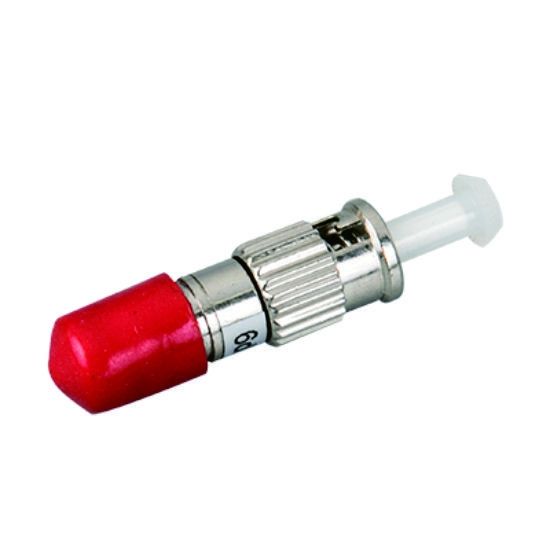

Zion Communication 3dB ST Connector Fiber Optical Attenuator for 1310-1550nm Wavelength Applications
Zion Communication 3dB ST Connector Fiber Optical Attenuator for 1310-1550nm Wavelength Applications
Zion Communication 3dB ST Connector Fiber Optical Attenuator for 1310-1550nm Wavelength Applications
Informations de base
Lieu d'origine: La Chine
Nom de marque: Zion communication
Numéro de modèle: Atténuateur optique de fibre
Quantité de commande min: 20pcs
Détails d'emballage: 10 sachets de PC/en plastique
Délai de livraison: Normalement 25 jours ont ensuite reçu le dépôt.
Conditions de paiement: T/T
Capacité d'approvisionnement: Aucune limite
meilleur prix Contactez
Détail Infomation
Longueur d'onde de fonctionnement (NM): 1310-1550 Perte d'insertion (DB): ≤ 0,6
Perte de retour (db): ≥45 Température de fonctionnement (℃): -5 ~ +65
Mettre en évidence:

Atténuateur de St 3dB

,

Atténuateur optique de fibre de connecteur de St

,

Atténuateur du connecteur 3dB de St

Description de produit

Atténuateur optique à fibre 3dB Zion Communication, connecteur ST
Atténuateur de fibre optique
Longueur d'onde de fonctionnement : 1310-1550 nm | Valeurs d'atténuation : 2/3/5/7/10 dB | Types de connecteurs : SC, LC, FC, ST (APC/UPC) | Caractéristiques : Faible perte d'insertion, perte de retour élevée
Renseignez-vous maintenant Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm 0
Atténuateur optique à fibre ST 3dB
Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm 1 Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm 2
Code et description Zion
Code Zion Description Zion
7236010 Atténuateur optique à fibre ST 3dB
Applications
L'atténuateur de fibre optique de Zion Communications est un dispositif optique conçu pour réduire l'énergie du signal optique. Il empêche la distorsion dans les récepteurs optiques causée par une puissance d'entrée excessive. Ce composant optique passif est essentiel pour :
  • Le débogage des performances de la puissance optique
  • L'étalonnage des instruments à fibre optique
  • L'atténuation du signal dans les systèmes de communication optique
Fabriqué à l'aide d'une fibre d'atténuation dopée avec des ions métalliques, ce produit ajuste avec précision la puissance optique aux niveaux requis. Les principales applications incluent :
  • Les systèmes de communication à fibre optique
  • Les réseaux CATV à fibre optique
  • La mesure des dispositifs optiques haute puissance
  • L'atténuation de la puissance d'entrée pour éviter la distorsion du récepteur
Les produits de Zion Communication Co., Ltd. se caractérisent par une grande précision d'atténuation, une faible perte supplémentaire, une excellente stabilité et une large plage de températures de fonctionnement.
Types de connecteurs
Type de connecteur Description
Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm 3 Atténuateur de fibre optique LC : Utilisé dans les interfaces de fibre LC, avec un mécanisme de verrouillage modulaire (RJ) facile à utiliser. Couramment utilisé avec les modules SFP dans les routeurs.
Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm 4 Atténuateur de fibre optique SC : Appliqué aux interfaces de fibre SC, ressemblant à RJ-45 mais avec une conception plate et des broches de contact en cuivre.
Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm 5 Atténuateur de fibre optique FC : Comporte un renfort de manchon métallique et une fixation par tendeur. Généralement utilisé sur les châssis de distribution ODF.
Atténuateur optique à fibre avec connecteur ST 3dB de Zion Communication pour applications à longueurs d'onde de 1310-1550nm 6 Atténuateur de fibre optique ST : Conception à coque ronde avec fixation par tendeur. Couramment utilisé dans les châssis de distribution de fibres et les connexions 10Base-F.
Spécifications techniques
Paramètre FC, SC, LC, ST
Longueur d'onde de fonctionnement (nm) 1310-1550
Perte d'insertion (dB) ≤ 0,6
Perte de retour (dB) ≥45
Répétabilité (dB) ≤ 0,2
Résolution (dB) ≤ 0,1
Perte dépendante de la longueur d'onde (dB) WDL≤ 0,3 (Bande C et L)
Perte dépendante de la polarisation (dB) PDL≤ 0,2
Perte dépendante de la température (dB) TDL≤ 0,2
Tolérance pour l'atténuation de 1 à 5 dB (dB) ±0,5
Tolérance pour l'atténuation de 6 à 30 dB (nm) ±10
Durabilité d'accouplement (cycle) ≥1000
Temps de réponse (dB/ms) 3
Précision du contrôle de l'atténuation (dB) ±0,5
Tension d'alimentation (CC) ± 5V
Température de fonctionnement (°C) -5 ~ +65
Température de stockage (°C) -40 ~ +75
Gamme de produits d'atténuateurs optiques à fibre de Zion Communication
Code Zion Code produit Description Zion
7237001 ZC11FXAADXX Atténuateur optique à fibre fixe enfichable LC APC femelle vers LC APC mâle (1-25dB)
7237002 ZC11FXBBDXX Atténuateur optique à fibre fixe enfichable LC UPC femelle vers LC UPC mâle (1-25dB)
7237003 ZC11FXCCDXX Atténuateur optique à fibre fixe enfichable SC APC femelle vers SC APC mâle (1-25dB)
7237004 ZC11FXDDDXX Atténuateur optique à fibre fixe enfichable SC UPC femelle vers SC UPC mâle (1-25dB)
7237005 ZC12FXEEDXX Atténuateur optique à fibre fixe enfichable ST APC femelle vers ST APC mâle (1-25dB)
7237006 ZC11FXFFDXX Atténuateur optique à fibre fixe enfichable ST UPC femelle vers ST UPC mâle (1-25dB)
7237007 ZC11FXGGDXX Atténuateur optique à fibre fixe enfichable FC APC femelle vers FC APC mâle (1-25dB)
7237008 ZC11FXHHDXX Atténuateur optique à fibre fixe enfichable FC UPC femelle vers FC UPC mâle (1-25dB)
7237009 ZC11FXIIDXX Atténuateur optique à fibre fixe enfichable MU APC femelle vers MU APC mâle (1-25dB)
7237010 ZC12FXJJDXX Atténuateur optique à fibre fixe enfichable MU UPC femelle vers MU UPC mâle (1-25dB)
7237011 ZC11FXKKDXX Atténuateur optique à fibre fixe enfichable E2000 APC femelle vers E2000 APC mâle (1-25dB)
7237012 ZC11FXLLDXX Atténuateur optique à fibre fixe enfichable E2000 UPC femelle vers E2000 UPC mâle (1-25dB)
7237013 ZC12FXMMDXX Atténuateur optique à fibre MPO (femelle) vers MPO (mâle) 8F (1-20dB)
7237014 ZC11FXNNDXX Atténuateur optique à fibre MPO (femelle) vers MPO (mâle) 12F (1-20dB)
7237015 ZC11FXOODXX Atténuateur optique à fibre MPO (femelle) vers MPO (mâle) 24F (1-20dB)
Services OEM/ODM
Zion Communication propose des services OEM/ODM complets soutenus par notre équipe de R&D professionnelle :
  • Logo personnalisé
  • Impression sur câble
  • Conception d'étiquettes/sacs PE/cartons
  • Différentes couleurs et longueurs disponibles

Produit Tag:

adaptateur optique de fibre,

Adaptateur de LC,

Connecteur rapide de fibre
