Aperçu > Produits> Système de fibre optique> 4,8Module CWDM à 16 canaux avec faible perte d'insertion, isolation de canaux élevés et voie optique sans époxy pour les réseaux WDM

4,8Module CWDM à 16 canaux avec faible perte d'insertion, isolation de canaux élevés et voie optique sans époxy pour les réseaux WDM

4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
Informations de base
Lieu d'origine: CHINE
Nom de marque: HELLOSIGNAL
Quantité de commande min: sans limites
Détails d'emballage: 10 sachets de PC/en plastique
Délai de livraison: Normalement 10 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: sans limites
meilleur prix Contactez
Détail Infomation
Longueur d'onde centrale (NM): 1270~1610 ou 1271~1611 Espacement de la Manche (gigahertz): 20
Bande passante de la Manche (largeur de bande de @-0.5dB) (nanomètre): ≥13 Directivité (DB): ≥50
Perte de retour (db): ≥45 Manipulation maximum de puissance (mW): 300
Mettre en évidence:

Module CWDM à faible perte d'insertion

,

Multiplexeur à division de longueur d'onde à isolation de canal élevé

,

Multiplexeur optique de chemin optique sans époxy

Description de produit

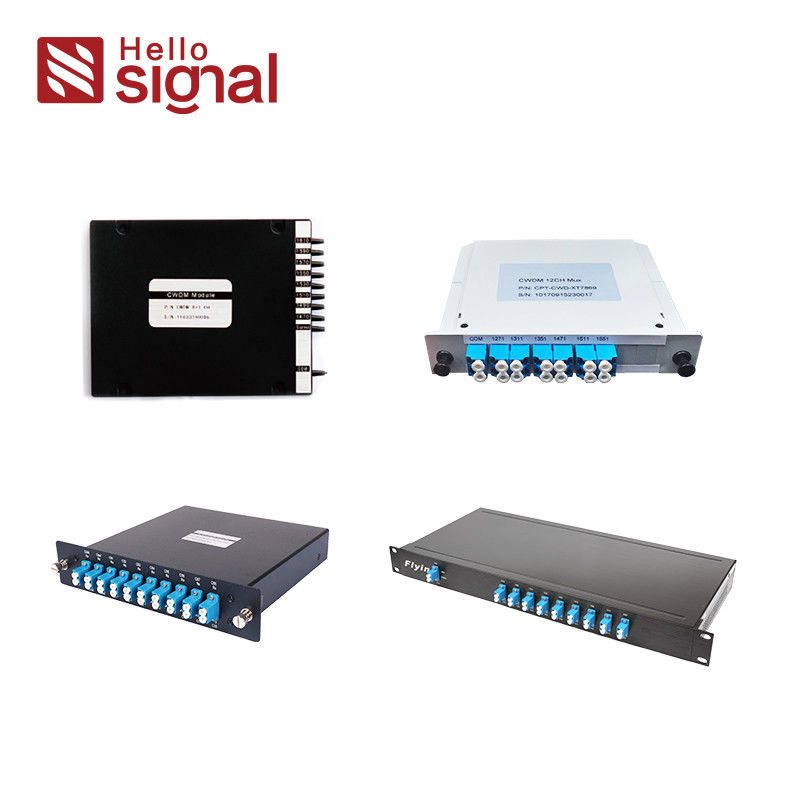

Module CWDM à 4, 8, 16 canaux
Nos modules CWDM (Coarse Wavelength Division Multiplexing) présentent un espacement de canaux ITU avec des caractéristiques de performance exceptionnelles, notamment une faible perte d'insertion, une large bande passante, une isolation de canal élevée et des chemins optiques sans époxy pour une fiabilité maximale.
Principales caractéristiques
  • Faible perte d'insertion
  • Large bande passante
  • Isolation de canal élevée
  • Haute stabilité et fiabilité
  • Sans époxy sur le trajet optique
Applications
  • Surveillance de ligne
  • Systèmes de réseau WDM
  • Infrastructure de télécommunications
  • Applications cellulaires
  • Amplificateurs optiques à fibres
  • Réseaux d'accès
Spécifications de performance
Paramètre 4 canaux 8 canaux 16 canaux
Longueur d'onde centrale (nm) 1270~1610 ou 1271~1611
Espacement des canaux (GHz) 20
Bande passante du canal (à largeur de bande de -0,5 dB) (nm) ≥13
Perte d'insertion (dB) ≤1.5 ≤2.5 Faible<3.5 Standard<4.5
Isolation (dB) - Adjacent ≥30
Isolation (dB) - Non adjacent ≥40
Sensibilité à la température de la perte d'insertion (dB) ≤0.5
Décalage de la température de la longueur d'onde (nm/℃) ≤0.002
Perte dépendante de la polarisation (dB) ≤0.2
Dispersion du mode de polarisation (ps) ≤0.1
Directivité (dB) ≥50
Perte de retour (dB) ≥45
Gestion de la puissance maximale (mW) 300
Température de fonctionnement (℃) -10~+70
Température de stockage (℃) -40~+85
Dimension du boîtier (mm) L100 x L80 x H10 L120 x L80 x H18 (Montage en rack 19" 1U)
Les spécifications ci-dessus concernent les appareils sans connecteur. Les spécifications peuvent être modifiées sans préavis.
Informations de commande
CWDM Espacement des canaux Nombre de canaux 1er canal Boîtier Diamètre de la fibre Longueur de la fibre Connecteur
Options de configuration C=20nm 04=4 canaux 27=1270nm 1=Module en boîtier ABS 0=250μm 1=1m O=Aucun
08=8 canaux … 2=Montage en rack 1=900μm 2=2m 1=FC/APC
16=16 canaux 47=1470nm 3=Boîtier LGX 2=2.0mm S=Spécifier 2=FC/UPC
18=18 canaux 49=1490nm 4=Boîtier d'insertion 3=3.0mm 3=SCI/APC
N=N canaux … 5=Spécifier 4=SC/UPC
61=1610nm 5=LC/APC
6=LC/UPC
7=ST
s=Spécifier
