Détail Infomation

Longueur d'onde centrale (nanomètre):	1270~1610 ou 1271~1611	Espacement de la Manche (gigahertz):	20
Directivité (DB):	≥50	Perte de retour (DB):	≥45
Manipulation maximum de puissance (mW):	500

Description de produit

DWDM

Espacement de canal d'UIT
Basse perte par insertion
Bande de passage large
Isolement élevé de canal
De forte stabilité et fiabilité
Époxyde libre sur le chemin optique

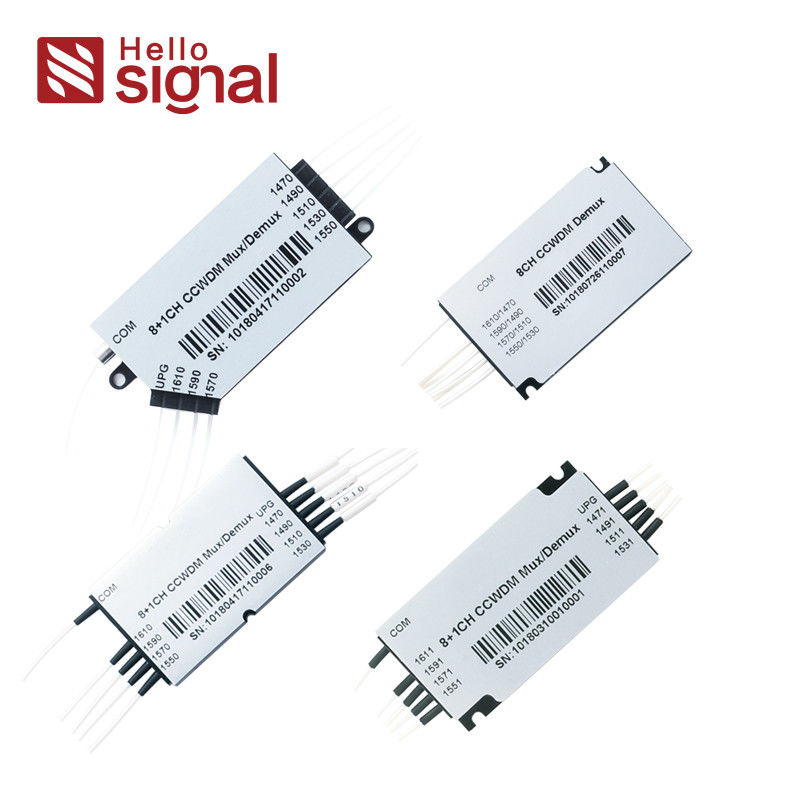

mini CWDM module de 4,8,18-Channel

Mini-module CWDM 4,8,18 canaux 1

Caractéristiques

Applications

· Basse perte par insertion

· Ligne surveillance

· Bande de passage large

· Réseau de WDM

· Isolement élevé de canal

· Télécommunication

· De forte stabilité et fiabilité

· Application cellulaire

· Époxyde libre sur le chemin optique

· Amplificateur optique de fibre

· Réseau d'Access

Spécifications de performances

Paramètre

Spécifications

Nombre de la Manche

8+E1

8+E2

Longueur d'onde centrale (nanomètre)

1270~1610 ou 1271~1611

Espacement de la Manche (nanomètre)

Bande passante (nanomètre)

Canaux

±6.5

Port de hausse

1310+/-50

1260~1458

lsolation (DB)

Adjacent

≥30

Non adjacent

≥40

Port de hausse

≥15

perte de lnsertion (DB)

Canaux

1,0

1,5

3,0

Port de hausse

1,2

Type de fibre

Corning SMF-28 avec le tube 900um lâche

Perte dépendante de polarisation (DB)

≤0.2

Dispersion de mode de polarisation (picoseconde)

≤0.1

Directivité (DB)

≥50

Perte de retour (DB)

≥45

Manipulation maximum de puissance (mW)

500

Température de fonctionnement (℃)

-10~+70

Température de stockage (℃)

-40~+85

Dimension de paquet (millimètres)

8+1CH : L44 x W28x H6.2 ou L44 X W25 x H6.2 ou L54 X W32 X H7.4
18CH : L50 X W50 X H6

L'information de commande

CWDM

□□

□

□□

□

Nombre de canaux

Port exprès

la 1ère Manche

Paquet

Diamètre de fibre

Longueur de fibre

Connecteur

Canaux 04=4

0=None

27=1270nm

1=44x28x6.2

0=250μm

1=1m

O=None

Canaux 08=8

1=1310 (±50nm)

......

2=44x25x6.2

1=900μm

2=2m

1=FC/APC

......

2= (1260~1458nm)

47=1470nm

3=54x32x7.4

S=Specify

2=FC/UPC

Canaux 08=8

s=Specify

49=1490nm

4=50x50x6

3=SCI/APC

......

5=Specify

4=SC/UPC

61=1610nm

5=LC/APC

6=LC/UPC

7=ST

s=Specify

Composants optiques

Infrastructure de câblage

Produit Tag:

Lieu d'origine:	CHINE
Nom de marque:	HELLOSIGNAL

Quantité de commande min:	sans limites
Détails d'emballage:	10 sachets de PC/en plastique
Délai de livraison:	Normalement 10 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites
