Technologie CWDM

Faible perte d'insertion

Large bande passante

Isolement des canaux élevés 1,02 ± 0,05 mm HDPE

Haute stabilité et fiabilité Polyéthylène modifié

Époxy-free sur le chemin optique

Caractéristiques du produit et applications

Principales caractéristiques

Large plage de longueurs d'onde de fonctionnement
Faible perte d'insertion
bande passante ultra-plate et large
Isolement élevé des canaux
Haute stabilité et fiabilité
Dépourvu d'époxy sur voie optique

Applications

Surveillance du système
Système WDM
Émetteur et laser à fibre
Amplificateurs à fibre optique
Instruments à fibres optiques

Caractéristiques de performance

Paramètre	Spécification
Plage de longueur d'onde du canal de passage (nm)	1270 à 1610 ou 1271 à 1611
Plage de longueur d'onde du canal réfléchissant (nm)	20
Isolement (dB) - canal de passage	≥ 30
Isolement (dB) - Canal de réflexion	≥ 13
Sensitivité à la température de perte d'insertion (dB)	≤ 03
Perte dépendante de la polarisation (dB)	≤ 01
Mode de polarisation Dispersion (ps)	≤ 01
Directivité (dB)	≥ 50
Perte de retour (dB)	≥ 45
Puissance de traitement maximale (mW)	300
Température de fonctionnement (°C)	-10 à +70
Température de stockage (°C)	-40 à +85
Dimension de l'emballage (mm) - Pour 250 μm, 900 μm	¥5,5 × L38
Dimension de l'emballage (mm) - Pour 2,0 mm, 3,0 mm	L90 x W20 ×H10

Les spécifications ci-dessus sont pour les appareils sans connecteur.

Informations relatives à la commande

CWDM	□	□ □	□	□	□	□
	Longueur d'onde	Le paquet	Type de fibre	Diamètre de la fibre	Longueur de la fibre	Connecteur
	C = 20 nm	1=tubes en acier 2=Module de boîte ABS 3=Spécifier	1 = SM 9/125 2 = MM 50/125 3 = MM 62,5/125	0 = 250 μm 1 = 900 μm 2 = 2,0 mm 3 = 3,0 mm	1 = 1m 2 = 2m S = Spécifier	O = Aucun 1 = FC/APC 2=FC/UPC 3=ICS/CPA 4 = SC/UPC 5 = LC/APC 6 = LC/UPC 7 = ST S = Spécifier

Composants optiques

Produits de câbles ADSS

Tout électrique, câble ADSS à tubes lâches, G.652.D, Polyéthylène (PE)

Cable de décharge FTTH

Les réseaux FTTH (fibre optique à domicile) sont installés dans de nombreuses zones couvrant des sections intérieures et extérieures et la transition entre les deux.

Fermeture de l'épissure en fibre optique

24/48/96/144 noyaux IP55 à IP68 PP/PC/PC+ABS Sceaux résistants à la chaleur/Sceaux mécaniques

Boîte de bornes à fibres optiques

Boîte à bornes de fibres optiques 4/8/12/16/24/48/96 cœurs IP55 à IP68 ABS/ABS+PC/PP+mini/module PLC à fibre de verre

Panneau de patch en fibre optique

Projet FTTX, Centres de traitement de données/Télévision par câble (CATV),Autres applications dans les systèmes de fibres optiques

Cordes de patch à fibre optique

SC LC FC ST/APC UPC 0.9/2.0/3.0mm Single Mode/Multimode PVC/LSZH Cordon de patch en fibre optique/pignons

MTP/MPO

MPO féminin à MPO féminin SM 3,0 mm LSZH 12 fibres MPO câble de patch compteurs personnalisés

Splitter à fibres optiques

1*4/1*8/1*16/1*32 Mode unique/multimode avec connecteurs SC LC FC ST/APC UPC FBT/PLC SPLITTER OPTIC

WDM

Faible perte d'insertion * large bande passante * isolation des canaux élevée 1,02 ± 0,05 mm HDPE * haute stabilité et fiabilité Polyéthylène modifié * exempt d'époxy sur voie optique PET

Adaptateur à fibre optique

SC LC FC ST/APC UPC SX/DX/QUAD 0,9/2,0/3,0 mm Soudure à symétrie plastique/hybride adaptateur optique/couplant

Attenuateur à fibre optique

1310-1550nm 2/3/5/7/10 dB SC LC FC ST/APC UPC Faible perte d'insertion et perte de retour élevée

Connecteur à fibre optique

SC LC FC ST/APC UPC SX/DX 0.9/2.0/3.0mm Ferrule prépolissée/assemblage de champ rapide

Infrastructure de câblage

Cordes de pansement en cuivre

Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité de l'autorité compétente.

Les câbles Ethernet en vrac

Les câbles en vrac de catégorie 5e, de catégorie 6, de catégorie 6a, de catégorie 7, de catégorie 8, etc.

Serveur/Armoire de rack réseau

Série VE/603/IDC/601S/PE/TE SPCC Armoire de support serveur/réseau en acier laminé à froid à haute capacité de charge

Armoire à support montée sur le mur

Série SPCC en acier laminé à froid à compression élevée excellente

Panneau de patch en cuivre

CAT5E/CAT6/CAT6A 0.5/1/2U 8/12/24/25/48/50/72 ports UTP/FTP panneau de patch vierge correspondant à des armoires de 19"/10"

Plug modulaire

Les connecteurs de type "R" doivent être équipés d'un système de connexion de type "R" ou "R".

Plaques faciales

CAT5E/CAT6/CAT6A 0.5/1/2U 8/12/24/25/48/50/72 ports UTP/FTP panneau de patch vierge correspondant à des armoires de 19"/10"

Les Jacks à clef

Adapté à une plaque murale ou à un panneau de patch standard, permettant une installation facile et flexible dans divers environnements de réseau

Lieu d'origine:	CHINE
Nom de marque:	HELLOSIGNAL

Quantité de commande min:	sans limites
Détails d'emballage:	10 sachets de PC/en plastique
Délai de livraison:	Normalement 10 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites

Gamme de longueurs d'onde de la Manche de passage (nanomètre):	1270~1610 ou 1271~1611	Reflétez la gamme de longueurs d'onde de la Manche (le nanomètre):	20
Directivité (DB):	≥50	Perte de retour (db):	≥45
Manipulation maximum de puissance (mW):	300
Mettre en évidence:	Multiplexeur par répartition en longueur d'onde à 3 ports , Filtre WDM 1310-1550 nm , Multiplexeur optique à faible perte d'insertion

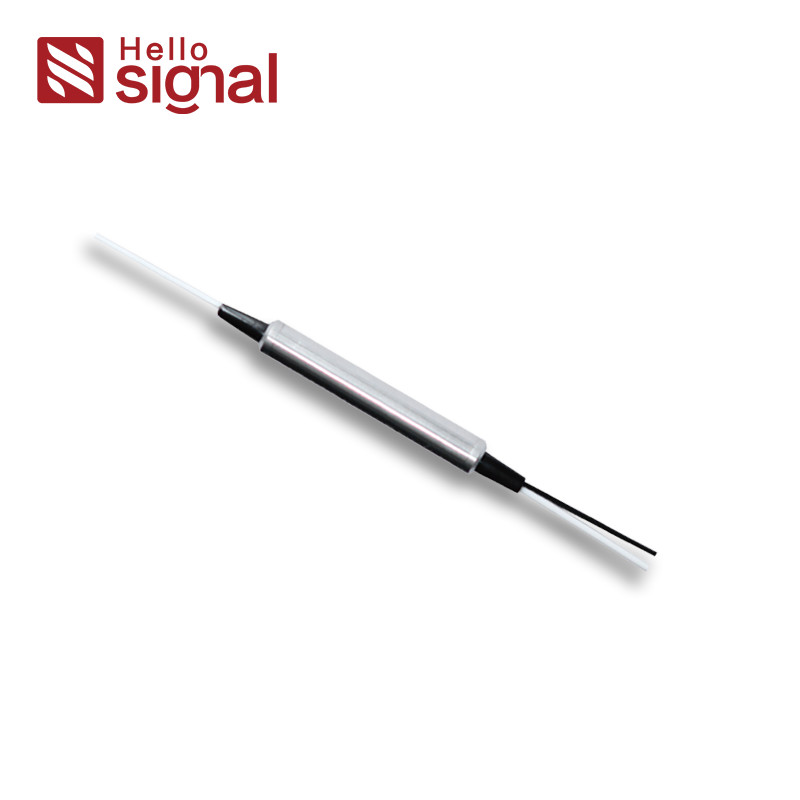

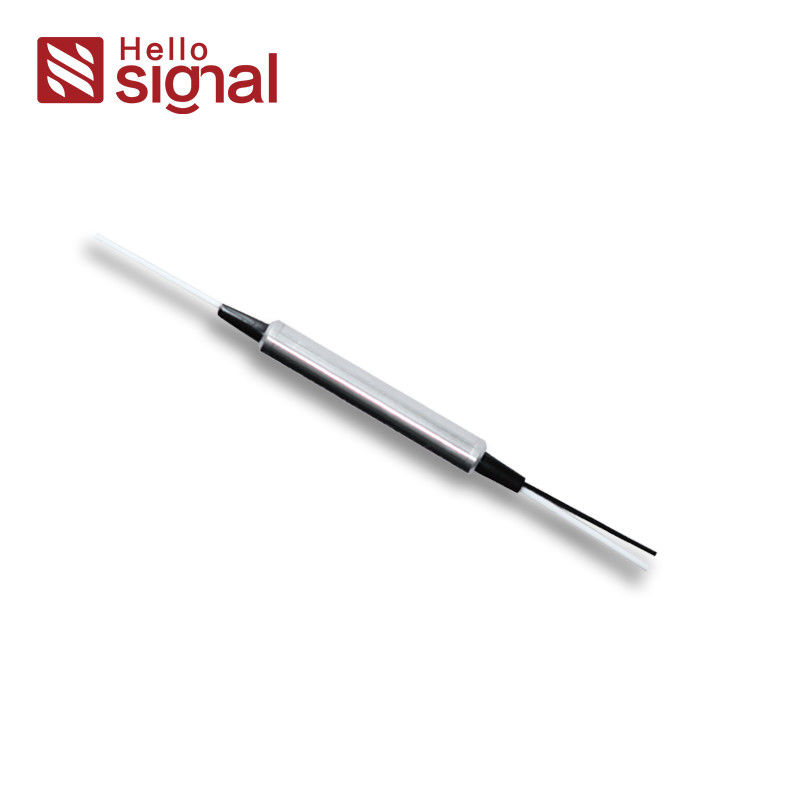

Multiplexeur à répartition en longueur d'onde à filtre 3 ports SM MM 1310-1550nm avec faible perte d'insertion
