Vue d'ensemble du produit

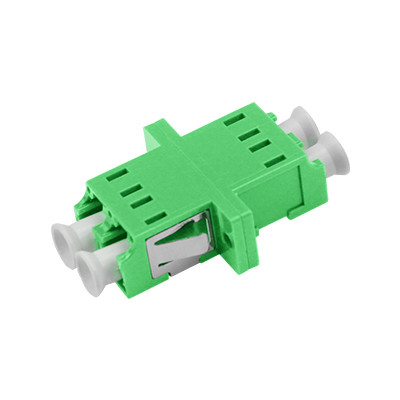

Adaptateur à fibre optique de précision conçu pour connecter les connecteurs APC LC avec symétrie de soudage et montage de bride. Assure une transmission de lumière optimale avec une perte de signal minimale.

Informations sur le produit Zion

Le code de Sion	Description de Sion
7235006	Adaptateur de type symétrie de soudage LC APC DX avec bride

Applications

En reliant deux connecteurs avec précision, les adaptateurs à fibre optique permettent la transmission efficace des sources lumineuses tout en minimisant les pertes.excellente interchangeabilitéChaque adaptateur est soumis à des tests fonctionnels avant expédition.

Description du produit

Les adaptateurs à fibre optique permettent la connexion entre les mêmes connecteurs actifs à fibre optique ou différents connecteurs actifs à fibre optique dans les lignes.Ils assurent des voies optiques ininterrompues avec une perte minimale en alignant précisément les faces d'extrémité de la fibre pour maximiser la transmission de l'énergie lumineuse et l'efficacité du couplageCes composants passifs sont idéaux pour les réseaux de télécommunications, les réseaux de télévision par câble, les systèmes de boucle utilisateur et les réseaux locaux.

Également connus sous le nom d'accouplements, les adaptateurs de fibre optique sont des dispositifs compacts conçus pour terminer ou relier des câbles et des connecteurs de fibre optique entre deux lignes de fibre optique.

Dimensions du produit

Spécifications techniques

Paramètre	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.	SM (OS2)	MM (OM1,2,3,4)
Longueur d'onde de travail (nm)		1310 à 1550	850 à 1300
Perte d'insertion (dB)	≤ 0,2
Perte de retour (dB)	PC ≥45 UPC ≥50 APC ≥60
Répétabilité (dB)	≤ 0,2
Perte en alternance (dB)	≤ 0,2
Durabilité	Le changement de 500 temps d'interpolation est inférieur à 0,20 dB
Nombre de chaînes	Un noyau unique, deux noyaux, quatre noyaux
Matériau du cadre	Métal ou plastique
Matériau de la pochette	D'autres matériaux
Température de fonctionnement (°C)	-40 à +85
Température de stockage (°C)	-40 à +85

Adaptateurs à fibre optique connexes

Le code de Sion	Description de Sion
7235001	Adaptateur/accouplage en fibre optique en plastique LC SX avec bride
7235002	LC Dx symétrie de soudage Adaptateur/accouplage en fibre optique en plastique avec bride
7235003	LC QUAD Adaptateur/accouplage en fibre optique en plastique à une pièce avec bride
7235004	Adaptateur/accoupleur en fibre optique en plastique avec pattes
7235005	Couverture SC Évitez l'adaptateur/accouplement en fibre optique laser en plastique sans bride
7235006	SC SX Adaptateur/accoupleur à fibre optique laser à éviter le métal avec bride
7235007	SC DX Adaptateur/accouplage à fibre optique à flange pour éviter le métal
7235008	Adaptateur/accouplage hybride en fibre optique SC-FC SX
7235009	Adaptateur/couplage hybride en fibre optique SC-FC DX
7235010	Adaptateur/accouplage hybride à fibre optique FC-ST SX
7235011	Adaptateur/accouplage hybride en fibre optique FC-ST DX
7235012	Adaptateur/coupleur hybride en fibre optique SC-LC SX
7235013	Adaptateur/coupleur hybride en fibre optique SC-LC DX
7235014	Adaptateur hybride à fibre optique/accoupleur SC-ST SX
7235015	Adaptateur/couplage hybride en fibre optique SC-ST DX
7235016	FC SX adaptateur/coupleur à fibre optique de type D
7235017	FC SX avec adaptateur/couplage en fibre optique à bride rectangulaire
7235018	FC avec adaptateur/couplage à fibre optique à bride rectangulaire

Types de connecteurs

Connecteur LC
Utilisé dans les interfaces de fibre optique LC pour connecter les modules SFP. Il dispose d'un mécanisme de verrouillage à prise modulaire (RJ) facile à utiliser.

Connecteur SC
Utilisé dans les interfaces en fibre optique SC, similaire au RJ-45 mais plus plat avec des contacts de colonne de cuivre au lieu d'épingles de cuivre minces.

Connecteur FC
Utilisé dans les interfaces de fibres optiques FC. Il est équipé d'un renforcement de manchon métallique avec fixation à tourne-boucle.

Connecteur ST
Utilisé dans les interfaces de fibres optiques ST. Il est doté d'une coque ronde avec fixation à tourne-boucle.

Services d'OEM/ODM

ZION Communication offre des services OEM/ODM complets avec notre équipe professionnelle de R&D et une vaste expérience de fabrication.

Logo personnalisé
Étiquette/sac PE/conception du carton

Lieu d'origine:	Chine
Nom de marque:	HELLOSIGNAL® OR OEM

Quantité de commande min:	50 pièces
Détails d'emballage:	10 pièces/sac en plastique
Délai de livraison:	Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites

Perte alternative (dB):	≤ 0,2	Durabilité:	Le changement de 500 fois d'interpolation est moins que 0.20dB
Nombre de canaux:	Noyau à un noyau et double, noyau 4	Matériau du cadre:	Métal ou plastique
Matériau de la pochette:	Céramique ou métal	Température de fonctionnement (°C):	-40 ~ +85
Température de stockage (℃):	-40 ~ +85
Mettre en évidence:	Adaptateur fibre optique à perte alternative ≤ 0 , 2 dB , Coupleur optique à manchon en céramique ou en métal
