Identification du produit

Code Zion	Description Zion

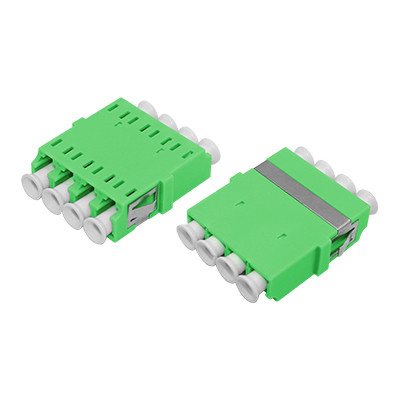

7235011	Adaptateur LC APC QUAD monobloc sans bride

Applications

Les adaptateurs de fibre optique relient précisément deux connecteurs pour maximiser la transmission de la lumière tout en minimisant la perte de signal. Ces composants présentent une faible perte d'insertion, une excellente interchangeabilité et une reproductibilité fiable. Chaque adaptateur est soumis à des tests fonctionnels avant expédition pour garantir des performances optimales.

Description du produit

Cet adaptateur de fibre optique permet la connexion entre des connecteurs de fibre optique identiques ou différents au sein de lignes de fibre. Il assure des chemins optiques ininterrompus avec une dégradation minimale du signal en alignant précisément les faces d'extrémité des fibres. Cela maximise le couplage de l'énergie lumineuse entre les fibres d'émission et de réception tout en minimisant l'impact sur le système.

Haute résistance à la flamme pour la conformité aux normes de sécurité
Faible perte d'insertion pour une intégrité optimale du signal
Haute durabilité pour une fiabilité à long terme
Large plage de températures de fonctionnement pour divers environnements

Adaptateur de soudure asymétrique LC APC QUAD avec bride

Spécifications techniques

Paramètre	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Longueur d'onde de fonctionnement (nm)	SM (OS2) : 1310-1550 \| MM (OM1,2,3,4) : 850-1300
Perte d'insertion (dB)	≤ 0,2
Perte de retour (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Répétabilité (dB)	≤ 0,2
Perte alternative (dB)	≤ 0,2
Durabilité	La variation de 500 interpolations est inférieure à 0,20 dB
Nombre de canaux	Noyau unique, double cœur, 4 cœurs
Matériau du cadre	Métal ou plastique
Matériau du manchon	Céramique ou métal
Température de fonctionnement (°C)	-40 à +85
Température de stockage (°C)	-40 à +85

Adaptateurs optiques à fibre LC-LC connexes

Code Zion	Description Zion
7235001	Adaptateur/coupleur de fibre optique en plastique LC SX avec bride
7235002	Adaptateur/coupleur de fibre optique en plastique symétrique de soudure LC Dx avec bride
7235003	Adaptateur/coupleur de fibre optique en plastique monobloc LC QUAD avec bride
7235004	Adaptateur/coupleur de fibre optique en plastique SC avec pattes
7235005	Adaptateur/coupleur de fibre optique en plastique SC évitant le laser sans bride
7235006	Adaptateur/coupleur de fibre optique en métal SC SX évitant le laser avec bride
7235007	Adaptateur/coupleur de fibre optique en métal SC DX évitant le laser avec bride
7235008	Adaptateur/coupleur hybride SC-FC SX de fibre optique
7235009	Adaptateur/coupleur hybride SC-FC DX de fibre optique
7235010	Adaptateur/coupleur hybride FC-ST SX de fibre optique
7235011	Adaptateur/coupleur hybride FC-ST DX de fibre optique
7235012	Adaptateur/coupleur hybride SC-LC SX de fibre optique
7235013	Adaptateur/coupleur hybride SC-LC DX de fibre optique
7235014	Adaptateur/coupleur hybride SC-ST SX de fibre optique
7235015	Adaptateur/coupleur hybride SC-ST DX de fibre optique
7235016	Adaptateur/coupleur de fibre optique FC SX grand type D
7235017	Adaptateur/coupleur de fibre optique FC SX avec bride rectangulaire
7235018	Adaptateur/coupleur de fibre optique FC avec bride rectangulaire

Types de connecteurs

Connecteur LC : Utilisé dans l'interface de fibre optique LC pour connecter les connecteurs du module SFP. Comporte un mécanisme de verrouillage modulaire (RJ) facile à utiliser, couramment utilisé dans les routeurs.

Connecteur SC : Utilisé dans l'interface de fibre optique SC, ressemblant à un RJ-45 mais avec des broches de contact en cuivre au lieu de minces contacts en cuivre.

Connecteur FC : Utilisé dans l'interface de fibre optique FC avec renfort externe en manchon métallique et fixation par tendeur, généralement utilisé sur les châssis de distribution ODF.

Connecteur ST : Utilisé dans l'interface de fibre optique ST avec coque ronde et fixation par tendeur, couramment utilisé dans les châssis de distribution de fibres pour les connexions 10Base-F.

Services OEM/ODM

ZION Communication propose des services OEM/ODM complets avec notre équipe de R&D professionnelle, notamment :

Logo personnalisé
Conception d'étiquettes/sacs PE/cartons

Lieu d'origine:	Chine
Nom de marque:	HELLOSIGNAL® OR OEM

Quantité de commande min:	50 pièces
Détails d'emballage:	10 pièces/sac en plastique
Délai de livraison:	Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites

Perte alternative (dB):	≤ 0,2	Durabilité:	Le changement de 500 fois d'interpolation est moins que 0.20dB
Nombre de canaux:	Noyau à un noyau et double, noyau 4	Matériau du cadre:	Métal ou plastique
Matériau de la pochette:	Céramique ou métal	Température de fonctionnement (°C):	-40 ~ +85
Température de stockage (℃):	-40 ~ +85
Mettre en évidence:	Adaptateur fibre optique à perte alternative ≤ 0 , 2 dB , Coupleur optique à manchon en céramique ou en métal

Adaptateur à fibre optique en une pièce sans bride, avec une perte alternante ≤ 0,2 dB et une pochette en céramique ou en métal pour une large plage de températures
