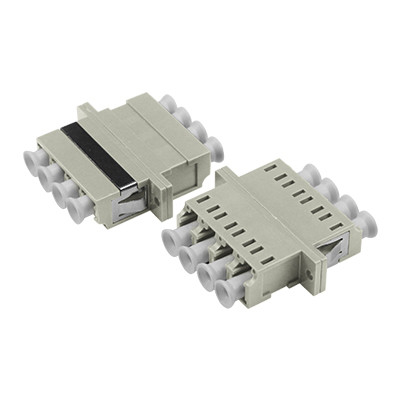

Adaptateur de type symétrie de soudage LC MM QUAD avec bride
Adaptateur à fibre optique - SC LC FC ST/APC UPC SX/DX/QUAD 0,9/2,0/3,0 mm Soudure à symétrie plastique/hybride
Informations sur le produit
Le code Zion:7235026
Définition:Adaptateur de type symétrie de soudage LC MM QUAD avec bride
Applications
- Connecte deux connecteurs pour maximiser la transmission de la lumière et minimiser les pertes
- Caractéristiques: faible perte d'insertion, excellente interchangeabilité et reproductibilité
- Chaque adaptateur est soumis à des tests fonctionnels avant expédition
Description du produit
Les adaptateurs à fibre optique mettent en œuvre des connexions entre les connecteurs actifs à fibre optique identiques ou différents dans les lignes de fibre, garantissant des voies optiques ininterrompues avec une perte minimale.Ils alignent avec précision les faces d'extrémité des fibres pour maximiser la transmission de l'énergie de sortie de la lumière et optimiser l'accouplement aux fibres réceptrices, en minimisant l'impact du système par l'intervention de liaison optique.
Ces composants optiques passifs sont utilisés dans les réseaux de télécommunications, les réseaux de télévision par câble, les systèmes de boucle utilisateur et les réseaux locaux.Les adaptateurs de communication de Hangzhou Zion sont dotés d'une grande résistance à la flamme, faible perte d'insertion, haute durabilité et large plage de température de fonctionnement.
Les adaptateurs à fibre optique (également appelés couples) sont des dispositifs compacts conçus pour terminer ou relier des câbles ou des connecteurs à fibre optique entre deux lignes de fibre optique.
Spécifications techniques
| Paramètre |
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. |
| SM (OS2) |
MM (OM1,2,3,4) |
| Longueur d'onde de travail (nm) |
1310 à 1550 850 à 1300 |
| Perte d'insertion (dB) |
≤ 0,2 |
| Perte de retour (dB) |
PC ≥45 UPC ≥50 APC ≥60 |
| Répétabilité (dB) |
≤ 0,2 |
| Perte en alternance (dB) |
≤ 0,2 |
| Durabilité |
Le changement de 500 temps d'interpolation est inférieur à 0,20 dB |
| Nombre de chaînes |
Un noyau unique, deux noyaux, quatre noyaux |
| Matériau du cadre |
Métal ou plastique |
| Matériau de la pochette |
D'autres matériaux |
| Température de fonctionnement (°C) |
-40 ~ +85 |
| Température de stockage (°C) |
-40 ~ +85 |
Produits connexes
| Le code de Sion |
Description de Sion |
| 7235001 |
Adaptateur/accouplage en fibre optique en plastique LC SX avec bride |
| 7235002 |
LC Dx symétrie de soudage Adaptateur/accouplage en fibre optique en plastique avec bride |
| 7235003 |
LC QUAD Adaptateur/accouplage en fibre optique en plastique à une pièce avec bride |
| 7235004 |
Adaptateur/accoupleur en fibre optique en plastique avec pattes |
| 7235005 |
Couverture SC Évitez l'adaptateur/accouplement en fibre optique laser en plastique sans bride |
| 7235006 |
SC SX Adaptateur/accoupleur à fibre optique laser à éviter le métal avec bride |
| 7235007 |
SC DX Adaptateur/accouplage à fibre optique à flange pour éviter le métal |
| 7235008 |
Adaptateur/accouplage hybride en fibre optique SC-FC SX |
| 7235009 |
Adaptateur/couplage hybride en fibre optique SC-FC DX |
| 7235010 |
Adaptateur/accouplage hybride à fibre optique FC-ST SX |
| 7235011 |
Adaptateur/accouplage hybride en fibre optique FC-ST DX |
| 7235012 |
Adaptateur/coupleur hybride en fibre optique SC-LC SX |
| 7235013 |
Adaptateur/coupleur hybride en fibre optique SC-LC DX |
| 7235014 |
Adaptateur hybride à fibre optique/accoupleur SC-ST SX |
| 7235015 |
Adaptateur/couplage hybride en fibre optique SC-ST DX |
| 7235016 |
FC SX adaptateur/coupleur à fibre optique de type D |
| 7235017 |
FC SX avec adaptateur/couplage en fibre optique à bride rectangulaire |
| 7235018 |
FC avec adaptateur/couplage à fibre optique à bride rectangulaire |
Types de connecteurs
Connecteur LC:Utilisé dans l'interface de fibre optique LC pour connecter les modules SFP. Fonctionne avec un mécanisme de verrouillage de prise modulaire (RJ) facile à utiliser.
Connecteur SC:Utilisé dans l'interface à fibre optique SC, ressemble à l'interface RJ-45 mais est plus plat avec des contacts de colonne de cuivre au lieu d'épingles minces en cuivre.
Connecteur FC:Utilisé dans l'interface de fibre optique FC avec renforcement externe à manche métallique et méthode de fixation à tourne-boucle.
Connecteur ST:Utilisé dans l'interface de fibre optique ST, couramment trouvée dans les cadres de distribution de fibres.
Services d'OEM/ODM
ZION Communication offre des services OEM/ODM complets avec le soutien d'une équipe professionnelle de R&D. Les options de personnalisation incluent:
- Logo personnalisé
- Étiquette/sac PE/conception du carton
