Vue d' ensemble de l' adaptateur à fibre optique

SC LC FC ST/APC UPC SX/DX/QUAD 0,9/2,0/3,0 mm Soudure à symétrie plastique/hybride adaptateur optique/couplant

Identification du produit

Le code de Sion	Description de Sion

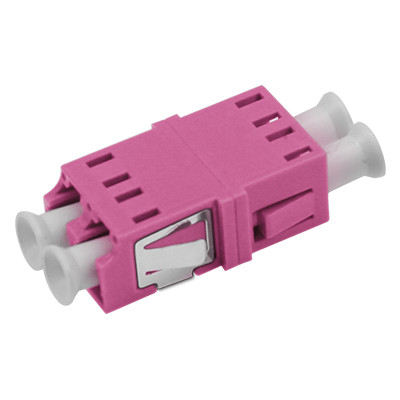

7235044	Adaptateur de soudage asymétrique LC OM4 DX sans bride

Applications

Connecte deux connecteurs avec précision pour maximiser la transmission de la lumière et minimiser les pertes
Caractéristiques: faible perte d'insertion, excellente interchangeabilité et reproductibilité
Chaque adaptateur est soumis à des tests fonctionnels avant expédition

Description du produit

L'adaptateur à fibre optique permet la connexion de connecteurs actifs en fibre optique identiques ou différents dans des lignes de fibre, assurant des voies optiques ininterrompues avec une perte minimale.Il aligne avec précision les faces d'extrémité de la fibre pour maximiser le couplage d'énergie de sortie de lumière dans les fibres réceptrices tout en minimisant l'impact du système.

Utilisé dans les réseaux de télécommunications, les réseaux de télévision par câble, les systèmes de boucle utilisateur et les réseaux locaux.haute durabilité, et une large plage de température de fonctionnement.

Ce dispositif, également appelé coupler, termine ou relie des câbles ou des connecteurs de fibre optique entre deux lignes de fibre optique.

Spécifications techniques

Paramètre	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.	SM (OS2)
Longueur d'onde de travail (nm)	1310 à 1550	850 à 1300
Perte d'insertion (dB)	≤ 0,2
Perte de retour (dB)	PC ≥45 UPC ≥50 APC ≥60
Répétabilité (dB)	≤ 0,2
Perte en alternance (dB)	≤ 0,2
Durabilité	Le changement de 500 temps d'interpolation est inférieur à 0,20 dB
Nombre de chaînes	Un noyau unique, deux noyaux, quatre noyaux
Matériau du cadre	Métal ou plastique
Matériau de la pochette	D'autres matériaux
Température de fonctionnement (°C)	-40 ~ +85
Température de stockage (°C)	-40 ~ +85

Adaptateurs optiques en fibre optique LC-LC connexes

Le code de Sion	Description de Sion
7235001	Adaptateur/accouplage en fibre optique en plastique LC SX avec bride
7235002	LC Dx symétrie de soudage Adaptateur/accouplage en fibre optique en plastique avec bride
7235003	LC QUAD Adaptateur/accouplage en fibre optique en plastique à une pièce avec bride
7235004	Adaptateur/accoupleur en fibre optique en plastique avec pattes
7235005	Couverture SC Évitez l'adaptateur/accouplement en fibre optique laser en plastique sans bride
7235006	SC SX Adaptateur/accoupleur à fibre optique laser à éviter le métal avec bride
7235007	SC DX Adaptateur/accouplage à fibre optique à flange pour éviter le métal
7235008	Adaptateur/accouplage hybride en fibre optique SC-FC SX
7235009	Adaptateur/couplage hybride en fibre optique SC-FC DX
7235010	Adaptateur/accouplage hybride à fibre optique FC-ST SX
7235011	Adaptateur/accouplage hybride en fibre optique FC-ST DX
7235012	Adaptateur/coupleur hybride en fibre optique SC-LC SX
7235013	Adaptateur/coupleur hybride en fibre optique SC-LC DX
7235014	Adaptateur hybride à fibre optique/accoupleur SC-ST SX
7235015	Adaptateur/couplage hybride en fibre optique SC-ST DX
7235016	FC SX adaptateur/coupleur à fibre optique de type D
7235017	FC SX avec adaptateur/couplage en fibre optique à bride rectangulaire
7235018	FC avec adaptateur/couplage à fibre optique à bride rectangulaire

Types de connecteurs

Connecteur LC

Utilisé dans l'interface de fibre optique LC pour connecter les connecteurs de module SFP. Fonctionne avec un mécanisme de verrouillage de prise modulaire (RJ) facile à utiliser.

Connecteur SC

Utilisé dans l'interface en fibre optique SC, similaire à RJ-45 mais plus plat. Identifié par des contacts de colonne de cuivre plutôt que par des contacts de cuivre minces.

Connecteur FC

Utilisé dans l'interface de fibre optique FC avec renforcement extérieur de la pochette métallique et fixation de la boucle tournante. Utilisé généralement sur le côté ODF et les cadres de distribution.

Connecteur ST

Utilisé dans les interfaces de fibres optiques ST avec coque ronde et fixation à tourne-boucle.

Services d'OEM/ODM

ZION Communication offre des services OEM/ODM complets avec le soutien d'une équipe professionnelle de R&D:

Logo personnalisé
Étiquette/sac PE/conception du carton

Lieu d'origine:	Chine
Nom de marque:	HELLOSIGNAL® OR OEM

Quantité de commande min:	50 pièces
Détails d'emballage:	10 pièces/sac en plastique
Délai de livraison:	Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites

Perte alternative (dB):	≤ 0,2	Durabilité:	Le changement de 500 fois d'interpolation est moins que 0.20dB
Nombre de canaux:	Noyau à un noyau et double, noyau 4	Matériau du cadre:	Métal ou plastique
Matériau de la pochette:	Céramique ou métal	Température de fonctionnement (°C):	-40 ~ +85
Température de stockage (℃):	-40 ~ +85
Mettre en évidence:	Adaptateur fibre optique à perte alternative ≤ 0 , 2 dB , Coupleur optique à manchon en céramique ou en métal

Adaptateur fibre optique LC OM4 DX asymétrique avec perte alternée ≤ 0,2 dB et manchon en céramique ou métal pour une large plage de températures
