Adaptateur SC OM3 DX sans bride / Coupleur de fibre optique

Adaptateur de fibre optique de précision conçu pour connecter deux connecteurs de fibre optique avec une perte de signal minimale et une transmission de lumière optimale.

Identification du produit

Code Zion	Description Zion
7235084	Adaptateur SC OM3 DX sans bride / Coupleur de fibre optique

Applications

Les adaptateurs de fibre optique relient avec précision deux connecteurs pour maximiser la transmission de la lumière tout en minimisant la perte de signal. Ces composants présentent une faible perte d'insertion, une excellente interchangeabilité et une reproductibilité fiable. Chaque adaptateur est soumis à des tests fonctionnels avant expédition.

Description du produit

Les adaptateurs de fibre optique (également appelés coupleurs) permettent la connexion entre des connecteurs de fibre optique identiques ou différents dans les chemins optiques. Ils assurent une transmission optique ininterrompue avec une dégradation minimale du signal en alignant avec précision les faces d'extrémité des fibres pour optimiser le couplage de l'énergie lumineuse entre les fibres émettrices et réceptrices.

Les adaptateurs de fibre optique Hangzhou Zion Communication offrent :

Haute résistance à la flamme
Faible perte d'insertion
Haute durabilité
Large plage de températures de fonctionnement

Idéal pour les réseaux de télécommunications, les systèmes de télévision par câble, les réseaux de boucles d'abonnés et les réseaux locaux.

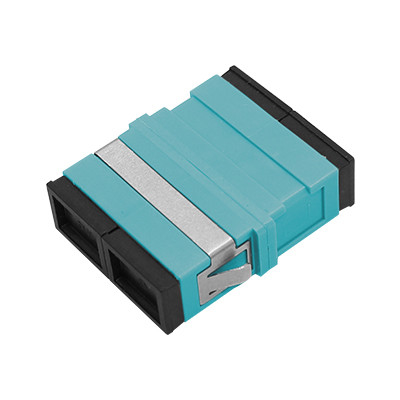

Adaptateur SC OM3 DX sans bride

Spécifications techniques

Paramètre	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Longueur d'onde de fonctionnement (nm)	SM (OS2) : 1310-1550 \| MM (OM1,2,3,4) : 850-1300
Perte d'insertion (dB)	≤ 0.2
Perte de retour (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Répétabilité (dB)	≤ 0.2
Perte alternative (dB)	≤ 0.2
Durabilité	Le changement de 500 interpolations est inférieur à 0,20 dB
Nombre de canaux	Noyau unique, double cœur, 4 cœurs
Matériau du cadre	Métal ou plastique
Matériau du manchon	Céramique ou métal
Température de fonctionnement	-40°C à +85°C
Température de stockage	-40°C à +85°C

Produits d'adaptateurs de fibre optique connexes

Code Zion	Description Zion
7235001	Adaptateur/Coupleur de fibre optique LC SX en plastique avec bride
7235002	Adaptateur/Coupleur de fibre optique LC Dx Welding Symmetry en plastique avec bride
7235003	Adaptateur/Coupleur de fibre optique LC QUAD monobloc en plastique avec bride
7235004	Adaptateur/Coupleur de fibre optique SC en plastique avec pattes
7235005	Adaptateur/Coupleur de fibre optique SC Cover Avoid Laser en plastique sans bride
7235006	Adaptateur/Coupleur de fibre optique SC SX Metal Avoid Laser avec bride
7235007	Adaptateur/Coupleur de fibre optique SC DX Metal Avoid avec bride
7235008	Adaptateur/Coupleur de fibre optique hybride SC-FC SX
7235009	Adaptateur/Coupleur de fibre optique hybride SC-FC DX
7235010	Adaptateur/Coupleur de fibre optique hybride FC-ST SX
7235011	Adaptateur/Coupleur de fibre optique hybride FC-ST DX
7235012	Adaptateur/Coupleur de fibre optique hybride SC-LC SX
7235013	Adaptateur/Coupleur de fibre optique hybride SC-LC DX
7235014	Adaptateur/Coupleur de fibre optique hybride SC-ST SX
7235015	Adaptateur/Coupleur de fibre optique hybride SC-ST DX
7235016	Adaptateur/Coupleur de fibre optique FC SX Big D-Type
7235017	Adaptateur/Coupleur de fibre optique FC SX avec bride rectangulaire
7235018	FC avec adaptateur/coupleur de fibre optique à bride rectangulaire

Types de connecteurs

Connecteur LC

Utilisé dans les interfaces de fibre optique LC pour connecter les modules SFP. Comporte un mécanisme de verrouillage modulaire (RJ) facile à utiliser. Couramment utilisé dans les routeurs.

Connecteur SC

L'interface de fibre optique SC ressemble à RJ-45 mais est plus plate avec des contacts à colonne de cuivre au lieu de fines broches de cuivre. Largement utilisé dans les applications réseau.

Connecteur FC

L'interface de fibre optique FC comporte un renforcement de manchon métallique avec une fixation à tendeur. Généralement utilisé sur les châssis de distribution ODF.

Connecteur ST

L'interface de fibre optique ST a une coque ronde avec une fixation à tendeur. Couramment utilisé dans les châssis de distribution de fibres et les connexions 10Base-F.

Services OEM/ODM

ZION Communication propose des services OEM/ODM complets avec notre équipe de R&D professionnelle :

Logo personnalisé
Conception d'étiquettes/sacs PE/cartons

Lieu d'origine:	Chine
Nom de marque:	HELLOSIGNAL® OR OEM

Quantité de commande min:	50 pièces
Détails d'emballage:	10 pièces/sac en plastique
Délai de livraison:	Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites

Perte alternative (dB):	≤ 0,2	Durabilité:	Le changement de 500 fois d'interpolation est moins que 0.20dB
Nombre de canaux:	Noyau à un noyau et double, noyau 4	Matériau du cadre:	Métal ou plastique
Matériau de la pochette:	Céramique ou métal	Température de fonctionnement (°C):	-40 ~ +85
Température de stockage (℃):	-40 ~ +85
Mettre en évidence:	Adaptateur fibre optique sans bride , Coupleur de fibre optique à manchon en céramique , Adaptateur SC OM3 DX à faible perte d'insertion
