Identification du produit

Code Zion	Description Zion

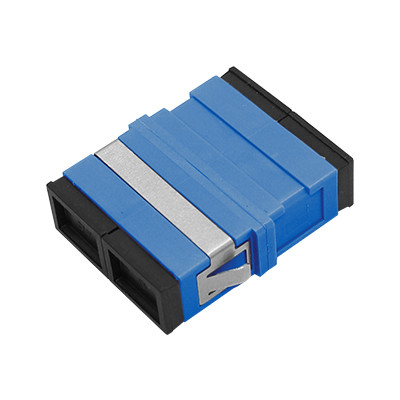

7235098	Adaptateur/Coupleur SC UPC DX sans bride pour fibre optique

Applications

Les adaptateurs de fibre optique relient avec précision deux connecteurs pour maximiser la transmission de la lumière tout en minimisant la perte de signal. Ces composants présentent une faible perte d'insertion, une excellente interchangeabilité et une reproductibilité fiable. Chaque adaptateur est soumis à des tests fonctionnels avant expédition.

Description du produit

Cet adaptateur de fibre optique permet la connexion entre des connecteurs actifs de fibre optique identiques ou différents au sein de lignes de fibre. Il assure des chemins optiques ininterrompus avec une dégradation minimale du signal en alignant avec précision les faces d'extrémité des fibres pour maximiser le couplage de la sortie d'énergie lumineuse dans les fibres réceptrices.

Les principales caractéristiques comprennent :

Haute résistance à la flamme pour une sécurité accrue
Faible perte d'insertion pour des performances optimales
Haute durabilité pour une fiabilité à long terme
Large plage de températures de fonctionnement pour des applications polyvalentes

Également connus sous le nom de coupleurs de fibre optique, ces appareils terminent ou relient les câbles et connecteurs de fibre optique entre deux lignes de fibre optique.

Spécifications techniques

Paramètre	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Longueur d'onde de fonctionnement (nm)		1310-1550	850-1300
Perte d'insertion (dB)	≤ 0.2
Perte de retour (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Répétabilité (dB)	≤ 0.2
Perte alternative (dB)	≤ 0.2
Durabilité	Le changement de 500 temps d'interpolation est inférieur à 0,20 dB
Nombre de canaux	Noyau unique, double cœur, 4 cœurs
Matériau du cadre	Métal ou plastique
Matériau du manchon	Céramique ou métal
Température de fonctionnement (°C)	-40 à +85
Température de stockage (°C)	-40 à +85

Adaptateurs de fibre optique connexes

Code Zion	Description Zion
7235001	Adaptateur/Coupleur LC SX en plastique pour fibre optique avec bride
7235002	Adaptateur/Coupleur LC Dx en plastique symétrique soudé pour fibre optique avec bride
7235003	Adaptateur/Coupleur LC QUAD monobloc en plastique pour fibre optique avec bride
7235004	Adaptateur/Coupleur SC en plastique pour fibre optique avec pattes
7235005	Adaptateur/Coupleur SC en plastique pour fibre optique sans bride, évitant le laser
7235006	Adaptateur/Coupleur SC SX en métal pour fibre optique, évitant le laser, avec bride
7235007	Adaptateur/Coupleur SC DX en métal pour fibre optique, évitant le laser, avec bride
7235008	Adaptateur/Coupleur hybride SC-FC SX pour fibre optique
7235009	Adaptateur/Coupleur hybride SC-FC DX pour fibre optique
7235010	Adaptateur/Coupleur hybride FC-ST SX pour fibre optique
7235011	Adaptateur/Coupleur hybride FC-ST DX pour fibre optique
7235012	Adaptateur/Coupleur hybride SC-LC SX pour fibre optique
7235013	Adaptateur/Coupleur hybride SC-LC DX pour fibre optique
7235014	Adaptateur/Coupleur hybride SC-ST SX pour fibre optique
7235015	Adaptateur/Coupleur hybride SC-ST DX pour fibre optique
7235016	Adaptateur/Coupleur FC SX de grand type D pour fibre optique
7235017	Adaptateur/Coupleur FC SX avec bride rectangulaire pour fibre optique
7235018	Adaptateur/Coupleur FC avec bride rectangulaire pour fibre optique

Types de connecteurs

Connecteur LC
Utilisé dans les interfaces de fibre optique LC pour connecter les modules SFP. Comporte un mécanisme de verrouillage de type jack modulaire (RJ) pour une utilisation facile. Couramment utilisé dans les routeurs.

Connecteur SC
Utilisé dans les interfaces de fibre optique SC. Similaire au RJ-45 mais plus plat avec des contacts à colonne en cuivre au lieu de fines broches en cuivre.

Connecteur FC
Utilisé dans les interfaces de fibre optique FC. Comporte un renforcement de manchon en métal avec une fixation à tendeur. Généralement utilisé sur les châssis de distribution ODF.

Connecteur ST
Utilisé dans les interfaces de fibre optique ST. Conception de coque ronde avec fixation à tendeur. Couramment utilisé dans les châssis de distribution de fibres pour les connexions 10Base-F.

Services OEM/ODM

ZION Communication propose des services OEM/ODM complets soutenus par notre équipe de R&D professionnelle :

Logo personnalisé
Conception d'étiquette/sac PE/carton

Lieu d'origine:	Chine
Nom de marque:	HELLOSIGNAL® OR OEM

Quantité de commande min:	50 pièces
Détails d'emballage:	10 pièces/sac en plastique
Délai de livraison:	Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites

Perte alternative (dB):	≤ 0,2	Durabilité:	Le changement de 500 fois d'interpolation est moins que 0.20dB
Nombre de canaux:	Noyau à un noyau et double, noyau 4	Matériau du cadre:	Métal ou plastique
Matériau de la pochette:	Céramique ou métal	Température de fonctionnement (°C):	-40 ~ +85
Température de stockage (℃):	-40 ~ +85
Mettre en évidence:	Adaptateur de DX sans bride , Adaptateur d'UPC avec la bride , 4 adaptateur du noyau DX

Adaptateur fibre optique SC UPC DX 4 cœurs sans bride pour connectivité à faible perte d'insertion
