Aperçu > Produits> Système de fibre optique> SC UPC SX Adaptateur de fibre optique soudés avec manche en céramique à bride pour une faible perte d'insertion

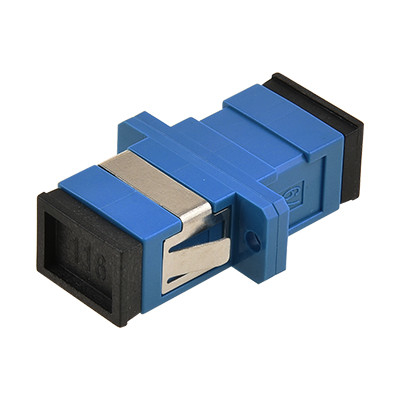

SC UPC SX Adaptateur de fibre optique soudés avec manche en céramique à bride pour une faible perte d'insertion

SC UPC SX Welding Fiber Optic Adapter with Flange Ceramic Sleeve for Low Insertion Loss
SC UPC SX Welding Fiber Optic Adapter with Flange Ceramic Sleeve for Low Insertion Loss
Informations de base
Lieu d'origine: Chine
Nom de marque: HELLOSIGNAL® OR OEM
Quantité de commande min: 50 pièces
Détails d'emballage: 10 pièces/sac en plastique
Délai de livraison: Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement: T/T
Capacité d'approvisionnement: sans limites
meilleur prix Contactez
Détail Infomation
Perte alternative (dB): ≤ 0,2 Durabilité: Le changement de 500 fois d'interpolation est moins que 0.20dB
Nombre de canaux: Noyau à un noyau et double, noyau 4 Matériau du cadre: Métal ou plastique
Matériau de la pochette: Céramique ou métal Température de fonctionnement (°C): -40 ~ +85
Température de stockage (℃): -40 ~ +85
Mettre en évidence:

Coupleur à un noyau de fibre de Sc

,

Coupleur de fibre de Sc avec la bride

,

Adaptateur de soudure de douille en céramique

Description de produit

Coupleur de fibre de soudure de Sc UPC SX avec la douille en céramique de bride
Présentation du produit

Adaptateur de soudage SC UPC SX avec adaptateur/coupleur de fibre optique à bride conçu pour des connexions précises de fibre optique avec une construction à manchon en céramique.

SC UPC SX Adaptateur de fibre optique soudés avec manche en céramique à bride pour une faible perte d'insertion 0
Identification du produit
Code de Sion Description de Sion
7235101 Adaptateur de soudage SC UPC SX avec adaptateur/coupleur de fibre optique à bride
Applications
  • Relie avec précision deux connecteurs pour maximiser la transmission de la lumière et minimiser les pertes
  • Faible perte d'insertion, excellente interchangeabilité et reproductibilité
  • Chaque adaptateur est soumis à des tests fonctionnels avant expédition
Description du produit

L'adaptateur de fibre optique permet la connexion de connecteurs actifs de fibre optique identiques ou différents dans des lignes de fibre optique, garantissant ainsi des chemins optiques débloqués avec une perte minimale. Il aligne avec précision les faces d'extrémité des fibres pour maximiser la transmission de l'énergie lumineuse et l'efficacité du couplage.

Les adaptateurs de fibre optique (également appelés coupleurs) sont de petits dispositifs conçus pour terminer ou relier des câbles ou des connecteurs à fibre optique entre deux lignes de fibre optique.

SC UPC SX Adaptateur de fibre optique soudés avec manche en céramique à bride pour une faible perte d'insertion 1
Spécifications techniques
Paramètre FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Longueur d'onde de fonctionnement (nm) SM (OS2) : 1310-1550 | MM (OM1,2,3,4) : 850-1300
Perte d'insertion (dB) ≤ 0,2
Perte de retour (dB) PC ≥45 | CUP ≥50 | APC ≥60 | PC ≥30
Répétabilité (dB) ≤ 0,2
Perte alternative (dB) ≤ 0,2
Durabilité Changement de 500 temps d'interpolation inférieur à 0,20 dB
Nombre de canaux Monocœur, double cœur, 4 cœurs
Matériau du cadre Métal ou plastique
Matériau du manchon Céramique ou Métal
Température de fonctionnement -40°C à +85°C
Température de stockage -40°C à +85°C
Produits d'adaptateurs de fibre optique associés
Code de Sion Description de Sion
7235001 Adaptateur/coupleur fibre optique en plastique LC SX avec bride
7235002 Adaptateur/coupleur de fibre optique en plastique de symétrie de soudage LC Dx avec bride
7235003 Adaptateur/coupleur fibre optique en plastique monobloc LC QUAD avec bride
7235004 Adaptateur/coupleur de fibre optique en plastique SC avec pattes
7235005 Le couvercle SC évite l'adaptateur/coupleur de fibre optique en plastique laser sans bride
7235006 SC SX Metal évite l'adaptateur/coupleur de fibre optique laser avec bride
7235007 Adaptateur/coupleur de fibre optique SC DX Metal Eviter avec bride
7235008 Adaptateur/coupleur fibre optique hybride SC-FC SX
7235009 Adaptateur/coupleur fibre optique hybride SC-FC DX
7235010 Adaptateur/coupleur fibre optique hybride FC-ST SX
7235011 Adaptateur/coupleur fibre optique hybride FC-ST DX
7235012 Adaptateur/coupleur fibre optique hybride SC-LC SX
7235013 Adaptateur/coupleur fibre optique hybride SC-LC DX
7235014 Adaptateur/coupleur fibre optique hybride SC-ST SX
7235015 Adaptateur/coupleur fibre optique hybride SC-ST DX
7235016 Adaptateur/coupleur fibre optique FC SX Big D-Type
7235017 FC SX avec adaptateur/coupleur de fibre optique à bride rectangulaire
7235018 FC avec adaptateur/coupleur de fibre optique à bride rectangulaire
Types de connecteurs
SC UPC SX Adaptateur de fibre optique soudés avec manche en céramique à bride pour une faible perte d'insertion 2
Connecteur LC
Utilisé dans les interfaces à fibre optique LC avec mécanisme de verrouillage de prise modulaire, couramment trouvé dans les routeurs et les modules SFP.
SC UPC SX Adaptateur de fibre optique soudés avec manche en céramique à bride pour une faible perte d'insertion 3
Connecteur SC
Dispose d'une interface plate similaire au RJ-45 mais avec des contacts de colonne en cuivre au lieu de fines broches en cuivre.
SC UPC SX Adaptateur de fibre optique soudés avec manche en céramique à bride pour une faible perte d'insertion 4
Connecteur FC
Utilise un renforcement externe à manchon métallique avec fixation par tendeur, généralement utilisé sur les répartiteurs ODF.
SC UPC SX Adaptateur de fibre optique soudés avec manche en céramique à bride pour une faible perte d'insertion 5
Connecteur ST
Dispose d'une coque ronde avec fixation par tendeur, couramment utilisée dans les répartiteurs de fibre optique et les connexions 10Base-F.
Services OEM/ODM

ZION Communication propose des services OEM/ODM complets avec notre équipe R&D professionnelle, notamment :

  • Logo personnalisé
  • Conception d'étiquette/sac PE/carton

Produit Tag:

adaptateur optique de fibre,

Adaptateur de LC,

Connecteur rapide de fibre
