Identification du produit

Code Zion	Description Zion

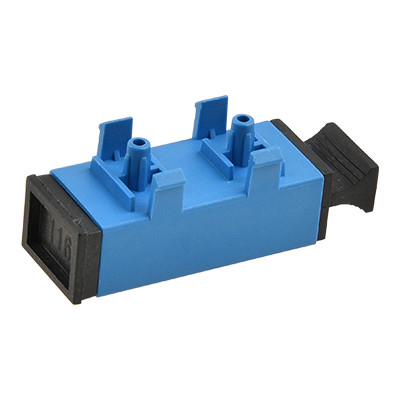

7235103	Adaptateur/Coupleur à fibre optique SC UPC avec pattes

Applications principales

Relie précisément deux connecteurs de fibre optique pour maximiser la transmission de la lumière
Minimise la perte de signal dans les chemins optiques
Présente une faible perte d'insertion, une excellente interchangeabilité et reproductibilité
Chaque adaptateur est soumis à des tests fonctionnels avant expédition

Description du produit

L'adaptateur de fibre optique permet la connexion de connecteurs actifs de fibre optique identiques ou différents au sein des lignes de fibre, assurant des chemins optiques ininterrompus avec une dégradation minimale du signal.

En alignant précisément les faces d'extrémité des fibres, il maximise la transmission de la sortie d'énergie lumineuse et couple efficacement les fibres réceptrices, minimisant ainsi l'impact du système dû à l'intervention de la liaison optique.

En tant que composants optiques passifs, ces adaptateurs servent les réseaux de télécommunications, les réseaux de télévision par câble, les systèmes de boucles d'utilisateurs et les réseaux locaux.

Les adaptateurs de Hangzhou Zion Communication se caractérisent par une haute résistance aux flammes, une faible perte d'insertion, une durabilité exceptionnelle et une large plage de températures de fonctionnement.

Également connus sous le nom de coupleurs, les adaptateurs de fibre optique sont des dispositifs compacts conçus pour terminer ou relier des câbles et des connecteurs de fibre optique entre deux lignes de fibre optique.

Spécifications techniques

Paramètre	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Longueur d'onde de fonctionnement (nm)	SM (OS2): 1310-1550 MM (OM1,2,3,4): 850-1300
Perte d'insertion (dB)	≤ 0.2
Perte de retour (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Répétabilité (dB)	≤ 0.2
Perte alternative (dB)	≤ 0.2
Durabilité	Changement de 500 interpolations < 0.20dB
Nombre de canaux	Simple cœur, Double cœur, 4 cœurs
Matériau du cadre	Métal ou plastique
Matériau du manchon	Céramique ou métal
Température de fonctionnement	-40°C à +85°C
Température de stockage	-40°C à +85°C

Adaptateurs de fibre optique connexes

Code Zion	Description Zion
7235001	Adaptateur/Coupleur à fibre optique LC SX en plastique avec bride
7235002	Adaptateur/Coupleur à fibre optique LC Dx en plastique symétrique soudé avec bride
7235003	Adaptateur/Coupleur à fibre optique LC QUAD monobloc en plastique avec bride
7235004	Adaptateur/Coupleur à fibre optique SC en plastique avec pattes
7235005	Adaptateur/Coupleur à fibre optique SC en plastique évitant le laser sans bride
7235006	Adaptateur/Coupleur à fibre optique SC SX en métal évitant le laser avec bride
7235007	Adaptateur/Coupleur à fibre optique SC DX en métal évitant le laser avec bride
7235008	Adaptateur/Coupleur hybride à fibre optique SC-FC SX
7235009	Adaptateur/Coupleur hybride à fibre optique SC-FC DX
7235010	Adaptateur/Coupleur hybride à fibre optique FC-ST SX
7235011	Adaptateur/Coupleur hybride à fibre optique FC-ST DX
7235012	Adaptateur/Coupleur hybride à fibre optique SC-LC SX
7235013	Adaptateur/Coupleur hybride à fibre optique SC-LC DX
7235014	Adaptateur/Coupleur hybride à fibre optique SC-ST SX
7235015	Adaptateur/Coupleur hybride à fibre optique SC-ST DX
7235016	Adaptateur/Coupleur à fibre optique FC SX de grand type D
7235017	Adaptateur/Coupleur à fibre optique FC SX avec bride rectangulaire
7235018	Adaptateur/Coupleur à fibre optique FC avec bride rectangulaire

Types de connecteurs

Connecteur LC
Utilisé dans les interfaces de fibre LC pour les connexions de modules SFP. Comporte un mécanisme de verrouillage RJ modulaire. Couramment utilisé dans les routeurs.

Connecteur SC
Similaire au RJ-45 mais plus plat avec des contacts à colonne en cuivre. Largement utilisé dans l'infrastructure réseau.

Connecteur FC
Comporte un renforcement de manchon en métal avec une fixation à vis. Généralement utilisé sur les châssis de distribution ODF.

Connecteur ST
Conception de coque ronde avec fixation à vis. Courant dans les châssis de distribution de fibre et les connexions 10Base-F.

Services OEM/ODM

ZION Communication propose des services OEM/ODM complets avec le soutien d'une équipe de R&D professionnelle :

Logo personnalisé
Conception d'étiquette/sac PE/carton

Lieu d'origine:	Chine
Nom de marque:	HELLOSIGNAL® OR OEM

Quantité de commande min:	50 pièces
Détails d'emballage:	10 pièces/sac en plastique
Délai de livraison:	Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites

Perte alternative (dB):	≤ 0,2	Durabilité:	Le changement de 500 fois d'interpolation est moins que 0.20dB
Nombre de canaux:	Noyau à un noyau et double, noyau 4	Matériau du cadre:	Métal ou plastique
Matériau de la pochette:	Céramique ou métal	Température de fonctionnement (°C):	-40 ~ +85
Température de stockage (℃):	-40 ~ +85
Mettre en évidence:	Adaptateur de Sc avec des jambes , Adaptateur en céramique de Sc , Sc UPC d'adaptateur avec des jambes

Adaptateur à fibre optique SC UPC avec pochette en céramique et perte alternée ≤ 0,2 dB pour une large plage de températures (-40 à + 85 °C)

Adaptateur de Sc avec des jambes

Adaptateur en céramique de Sc

Sc UPC d'adaptateur avec des jambes
