Détail Infomation

Conducteur:	CCS	Diélectrique:	PE de mousse
Bouclier 1:	Al-Feuille	Bouclier 2:	Tressage en aluminium
Veste:	CMR a évalué le PVC	Couleur:	Noir ou blanc
Emballer:	305M, 1000FT, Bobine en bois, Carton
Mettre en évidence:	câble coaxial de liaison protégé par quadruple , câble coaxial de liaison de bouclier du quadruple rg6

Description de produit

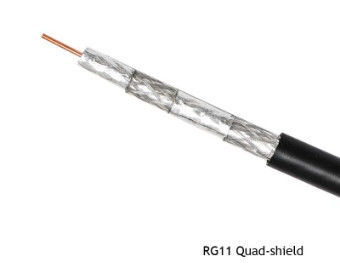

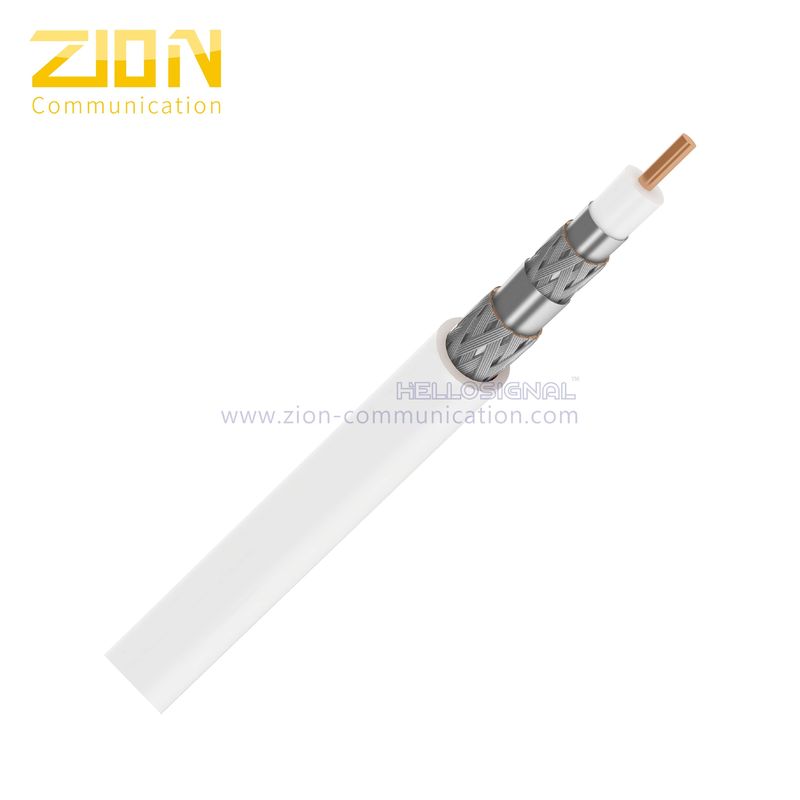

14 AWG CCS conducteur RG11 câble coaxiale Quad Shield avec CMR nominé PVC Jacket

Ce câble coaxial RG11 Quad Shield de Zion Communication est conçu pour des performances supérieures dans les câbles numériques, les satellites, les antennes et les systèmes de communication.Avec une impédance caractéristique de 75 ohms et un blindage complet, il fournit une transmission fiable du signal RF à travers diverses applications.

Consultez notre catalogue officiel de câbles coaxial CATV

Spécifications du produit

Détails rapides

RG11 câble coaxial à quatrième bouclier
14 AWG Conducteur CCS
60% de tresses + 40% de tresses
Isolement PE mousseux
Vêtements en PVC classés UL CMR
Impédance de 75 Ohms
Testé à 3 GHz
Certifications: ISO, CE, RoHS et UL
Longueur standard: 305 m, 1000 pieds sur rouleau en bois

Paramètres de construction

Composant	Spécification	Matériel
Conducteur intérieur	0.064"/1.63mm/14AWG	Acier plaqué au cuivre
Diélectrique	0.280"/7.11 mm	PE mousseux
Bouclier 1	0.287"/7.29mm	Polypropylène d'aluminium lié
Bouclier 2	60% de couverture	Fil de tresse en aluminium
Bouclier 3	Non liés	Tape laminée en aluminium
Bouclier 4	Couverture de 40%	Fil de tresse en aluminium
Vêtement	0Pour les appareils à combustion électrique, les caractéristiques suivantes sont applicables:	CMR ou CMG en PVC (UL)
Épaisseur de la veste	0.037"/0.94mm
Application du projet	Pour une utilisation dans des longueurs de transmission CATV plus longues

Caractéristiques électriques

Paramètre	Valeur
Résistance interne du conducteur	Le nombre de points d'écoulement est calculé en fonction de l'échelle de l'échantillon.
Capacité	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Impédance	75 ± 3 Ω
Perte de retour (5-1000 MHz)	> 22 dB
Vitesse de propagation	0.85
Test de l'étincelle (VAC)	4

Attenuation (20°C)

Fréquence (MHz)	Attenuation maximale (dB/100 pi)	Attenuation maximale (dB/100 m)
5	0.38	1.25
55	0.96	3.15
83	1.18	3.87
187	1.75	5.74
211	1.90	6.23
250	2.05	6.72
300	2.25	7.38
350	2.42	7.94
400	2.60	8.53
450	2.75	9.02
500	2.90	9.51
550	3.04	9.97
600	3.18	10.43
750	3.65	11.97
865	3.98	13.05
1000	4.35	14.27

Propriétés mécaniques et environnementales

Les biens immobiliers	Valeur
Radius de courbure du câble	10 fois le diamètre du câble
Plage de température de fonctionnement (PVC)	-20 à 75 °C
Dimensions du câble	0Pour les appareils à commande numérique:

Applications

CATV (télévision par câble)
MATV (télévision à antenne principale)
Télévision en circuit fermé
Réseau de zone locale
Vidéo numérique
Appareils de détection
Transmission du signal RF

Informations relatives à la commande

Marquage: communication Zion KT2096 RG11 60% lié 40% non lié CMR ou CMG (UL)

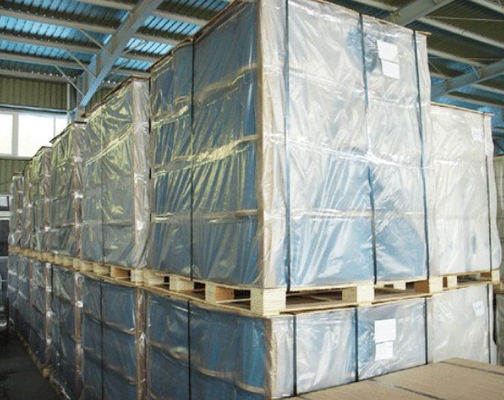

Package: 500 pieds/boîte de traction, 1000 pieds/boucle en bois, palettes
Délai de livraison: normalement 25 jours après réception du dépôt

Qualité et avantages concurrentiels

Contrôle de qualité complet:Contrôle rigoureux des matières premières aux produits finis, y compris l'inspection des matériaux entrants, le contrôle du processus de fabrication et l'inspection finale
Formation continue de la main-d'œuvreProgrammes de formation quotidiens, hebdomadaires et mensuels avec instructions de travail à chaque poste
Systèmes de fabrication avancés:Procédures de mise en œuvre et d'entretien des machines
Recherche et développementConcentrer sur le renforcement des technologies élémentaires pour une croissance future
Assistance à la clientèle 24h/24 et 7j/7Un service rapide et une communication efficace
Une large gamme de produits:Plus de 1000 types de câbles, connecteurs et assemblages
Livraison fiable:Performances constantes en matière de livraison à temps

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	Zion communication OR OEM
Certification:	ISO, CE, RoHS, UL
Numéro de modèle:	RG11 câble coaxial de liaison CMR

Quantité de commande min:	30 KILOMÈTRES
Détails d'emballage:	305M, 1000FT, bobine en bois, carton
Délai de livraison:	25 jours ouvrables
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	3000KM/mois
