| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | HELLOSIGNAL® OR OEM |
| Quantité de commande min: | 50 pièces |
| Détails d'emballage: | 10 pièces/sac en plastique |
| Délai de livraison: | Normalement 25 jours après avoir reçu le dépôt. |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | sans limites |
| Durabilité: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31 | Interchangeabilité: | ≤0.2dB |
|---|---|---|---|
| Test d'insertion-extraction: | 500 fois, IL < 0,5 dB | Résistance à la traction: | >70N |
| Température de fonctionnement (℃）: | -40 à + 85°C | ||
| Surligner: | Câbles de faisceau de fibres optiques MPO à LC,8 fibres MPO à câble à fibre LC |
||
Mode unitaire de Sc LC FC ST/APC UPC 0.9/2.0/3.0mm/corde de correction optique de fibre de PVC/LSZH/tresses à plusieurs modes de fonctionnement.
| Zion Code | Zion Description | |||||||

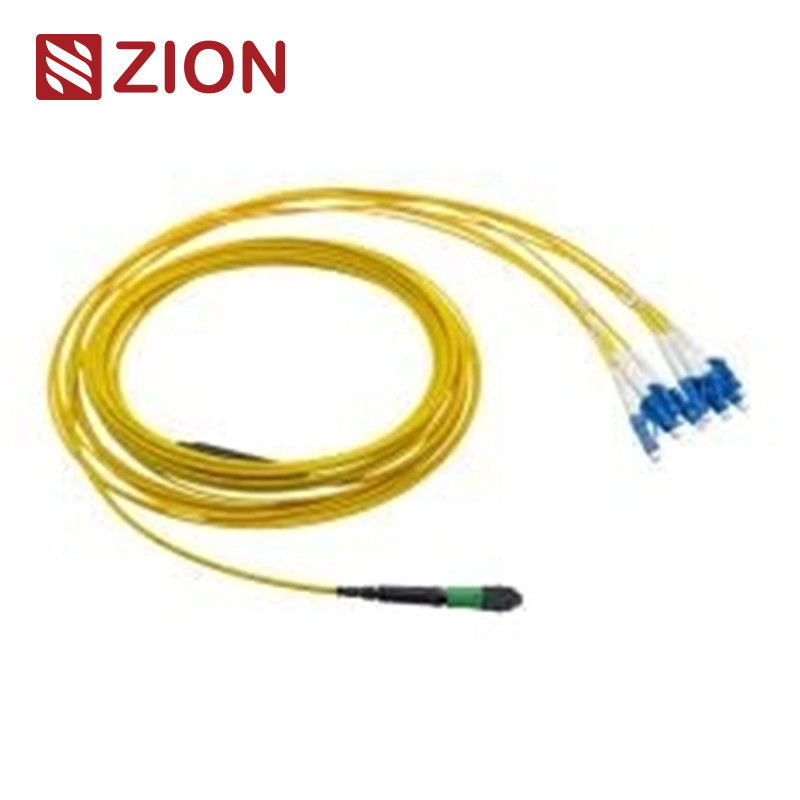

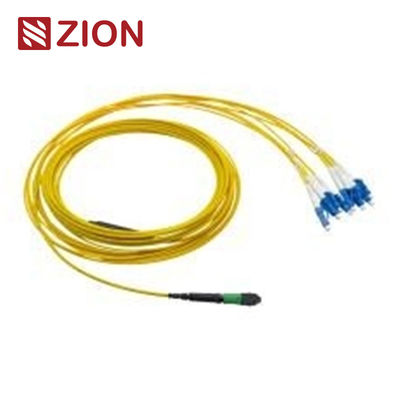

| ZCM11A12HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 8F MPO | |||||||
| Le connecteur de MPO est un type de connecteur de fibre. MPO (poussée de Multi-fibre dessus) est un type multinucléaire de connecteur de fibre. La fibre à haute densité de MPO pré - le système de connexion actuellement est principalement employé dans l'application des environnements à haute densité des centres de traitement des données, l'application de la fibre optique au bâtiment, et les applications internes de connexion à l'intérieur de l'équipement optique d'émetteur-récepteur tel que le circuit optique, 40G, 100G, QSFP+. | ||||||||
| Des types de connecteur de MPO sont distingués selon les règlements du CEI 61754-7 : nombres de noyau (nombre de rangée), tête masculine (mâle, femelle), polarité (PC ou RPA). | ||||||||
| 8 noyaux MPO à duplexer (uniboot 4xLC) ; Câbles équipés droits de harnais du simplex (4xLC). MPO- des câbles droits de harnais de LC/SC/FC/ST sont terminés avec le connecteur de MPO et de LC/SC/FC/ST sur les deux extrémités. Le 8pcsDuplex (uniboot 4xLC) ; Des câbles de sortance du simplex (4xLC) sont optimisés pour 40G QSFP+ PLR4 à la liaison directe d'optique de 10G SFP+ LR et aux applications à haute densité de centre de traitement des données. ayez la même longueur. Elle est spécifiquement conçue pour la fibre à haute densité raccordant aux centres de traitement des données qui ont besoin d'économie de l'espace et réduisent des problèmes de gestion de câble. |
||||||||
| Des câbles droits de harnais du SM 8F MPO- LC/SC/FC/ST sont optimisés pour 40G QSFP+ PLR4 à la liaison directe d'optique de 10G SFP+ LR et aux applications à haute densité de centre de traitement des données. Ce câble de harnais de 8 fibres est employé pour une liaison directe entre QSFP+ (4) aux ports de SFP+ sans des tableaux de connexions ou troncs intermédiaires dans l'intervalle. | ||||||||
La norme industrielle des connecteurs :
| Connecteur | Référence | Logement des détails | ||||||
| MPO unimodal | Le CEI 61754-7 | SM RPA : Botte verte de connectors+black (perte standard MPO) SM RPA : Botte jaune de connectors+black (basse perte superbe MPO) |
||||||
| MPO à plusieurs modes de fonctionnement | Le CEI 61754-7 | PC OM1&OM2 : Botte beige de connectors+black (perte standard MPO) PC OM3&OM4 : Botte de l'Aqua connectors+black (basse perte MPO de Standard&Super) PC OM3&OM4 : Botte de Heather Violet connectors+black (perte standard MPO) |
||||||
| le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
| la Manche de fibre du 10G conforme | ||||||||
| 40G et 100G IEEE 802,3 |
La norme industrielle d'autres connecteurs :
| Sc de : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973 | ||||||||
| LC : TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973. | ||||||||
| FC : L'EIE /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 et JIS C5973 | ||||||||
| St de : TIA/EIA, FOCIS2, GR-326. IEC61754-2 et JIS C5973 etc. | ||||||||
| E2000 : IEC61754-15 |
Disponible pour
| G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 |
Caractéristiques optiques :
| Articles de Spéc. | Mode unitaire (8 degrés de RPA ont poli) | À plusieurs modes de fonctionnement (poli plat de PC) | ||||||
| perte de nsertion (MPO) (Le CEI 61300-3-34) |
Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
||||||
| Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Perte de retour (MPO) | ≥60dB (polissage 8degree) | ≥25dB | ||||||
| Perte de retour (LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
| Longévité | <0> | |||||||
| Interchangeabilité | ≤0.2dB | |||||||
| essai d'Insertion-traction | 500times, IL <0.5dB | |||||||
| Résistance à la traction | >70N | |||||||
| Température de fonctionnement (℃) | ·- 40 à + 85°C | |||||||
Caractéristiques :
| basse perte par insertion de , perte de rendement élevé | ||||||||
| la TA de a basé le connecteur de Multi-fibre, 4,8,12 et 24 arrêts et les ensembles de connecteur de fibre | ||||||||
| solution économique de pour le masse-arrêt de la fibre | ||||||||
| le a conçu pour la basse perte et les applications standard de SM et de millimètre de perte | ||||||||
| le a rendu le câble rond, le câble ovale et les options robustes nues de ruban disponibles | ||||||||
| logements de code à couleurs de disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur | ||||||||
| bon dans la répétabilité et l'échangeabilité |
Les mérites du câble de correction de MTP/MPO/du câble de tronc incluent généralement :
| la haute de - qualité — des câbles de câble/tronc de correction de MTP/MPO sont usine pré-terminée, examinée et emballée avec les rapports des essais. Ces rapports servent de documentation et de contrôle de qualité à long terme. | ||||||||
| les câbles décroissants de câble/tronc de correction du câble volume-MTP/MPO de ont des petits diamètres mêmes, qui diminuent le volume de câble et améliorent les conditions de climatisation aux centres de traitement des données | ||||||||
| gain de temps de — avec la conception prête à l'emploi spéciale, le câble de correction de MTP/MPO/câbles de tronc peut être incorporé et immédiatement branché. Il aide considérablement à réduire le temps d'installation. |
Application :
| Des câbles droits de harnais du SM 8F MPO- LC/SC/FC/ST sont optimisés pour 40G QSFP+ PLR4 à la liaison directe d'optique de 10G SFP+ LR et aux applications à haute densité de centre de traitement des données. | ||||||||
| Ce câble de harnais de 8 fibres est employé pour une liaison directe entre QSFP+ (4) aux ports de SFP+ sans des tableaux de connexions ou troncs intermédiaires dans l'intervalle | ||||||||
| Tous les connecteurs du MPO d'OMC sont de Senko/Nissin/Sumitomo. La corde de correction de fibre de MPO est un genre de câbles équipés à haute densité qui est généralement utilisation dans trois secteurs. | ||||||||
| l'application de Data Center avec l'environnement dense élevé de degré | ||||||||
| la fibre optique au bâtiment | ||||||||
| l'application interne de connecteur dans l'équipement de fibre. |
Nommer l'information de confirmation de Rules&Order :
Câbles droits chauds de harnais du MPO-LC de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236037 | ZCM11A12HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 8F MPO | ||||||
| 7236038 | ZCM11A22HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 12F MPO | ||||||
| 7236039 | ZCM11A52HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 24F MPO | ||||||
| 7236040 | ZCM11A17HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 8F MPO OM3 | ||||||
| 7236041 | ZCM11A27HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 12F MPO OM3 | ||||||
| 7236042 | ZCM11A57HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 24F MPO OM3 | ||||||
| 7236043 | ZCM11A18HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 8F MPO OM4 | ||||||
| 7236044 | ZCM11A28HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 12F MPO OM4 | ||||||
| 7236045 | ZCM11A58HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 24F MPO OM4 | ||||||
| 7236046 | ZCM21A12HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 8F MTP | ||||||
| 7236047 | ZCM21A22HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 12F MTP | ||||||
| 7236048 | ZCM21A52HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 24F MTP | ||||||
| 7236049 | ZCM21A17HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 8F MTP OM3 | ||||||
| 7236050 | ZCM21A27HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 12F MTP OM3 | ||||||
| 7236051 | ZCM21A57HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 24F MTP OM3 | ||||||
| 7236052 | ZCM21A18HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 8F MTP OM4 | ||||||
| 7236053 | ZCM21A28HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 12F MTP OM4 | ||||||
| 7236054 | ZCM21A58HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 24F MTP OM4 | ||||||
| Connecteur | La Manche de fibre | |||||||
L'aide de trois méthodes de connexion gardent la bonne polarité de MTP/MPO
MPO – 8 x LC 1 de type structure recto
MPO – 4 x LC 2 de type structure duplex
MPO – 4 x Uniboot LC 3 de type structure
Les détails du matériel
Emballage
| La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
| 1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
| 2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
| 3. Niveau de qualité différent. |
