| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | HELLOSIGNAL® OR OEM |
| Quantité de commande min: | 50 pièces |
| Détails d'emballage: | 10 pièces/sac en plastique |
| Délai de livraison: | Normalement 25 jours après avoir reçu le dépôt. |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | sans limites |
| Durabilité: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31 | Interchangeabilité: | ≤0.2dB |
|---|---|---|---|
| Résistance à la traction: | >70N | Test d'insertion-extraction: | 500 fois, IL < 0,5 dB |
| Température de fonctionnement (℃）: | -40 à + 85°C | ||
| Surligner: | Câble de tronc de fibre optique MTP,câble de tronc de fibre EIA/TIA-604-5 MTP,câble de tronc de fibre multimode MTP |
||
12F MPO (MTP) - corde de correction de fibre de MPO (MTP) est conçu pour 40G QSFP+ SR4
40G QSFP+ CSR4 et liaisons directes d'optique de 100G QSFP28 SR4 et centre de traitement des données à haute densité
| Zion Code | Zion Description | |||||||

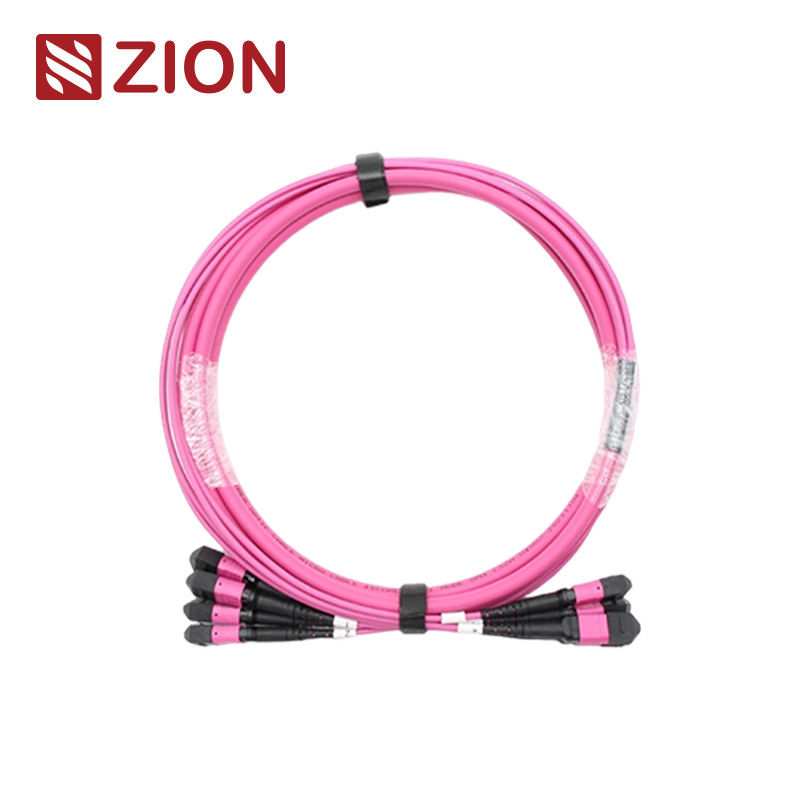

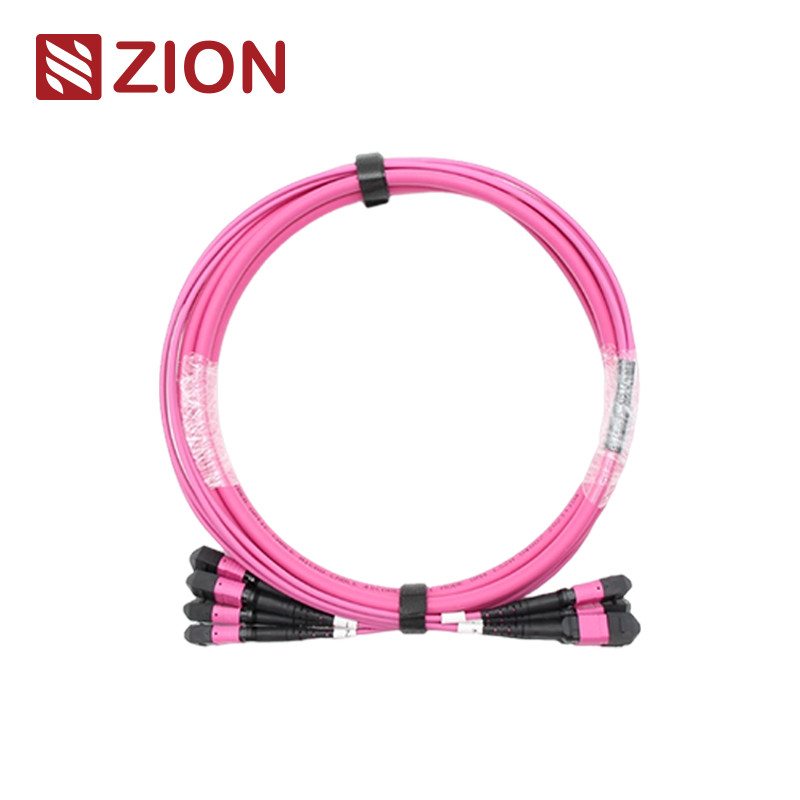

| ZCM22C8HIAX | (4*12) câble optique de tronc de fibre de 48F MTP OM4 | |||||||
| Le connecteur de MTP est un type de connecteur de fibre. MTP (poussée de Multi-fibre dessus) est un type multinucléaire de connecteur de fibre. La fibre à haute densité de MTP pré - le système de connexion actuellement est principalement employé dans l'application des environnements à haute densité des centres de traitement des données, l'application de la fibre optique au bâtiment, et les applications internes de connexion à l'intérieur de l'équipement optique d'émetteur-récepteur tel que le circuit optique, 40G, 100G, QSFP+. | ||||||||
| Des types de connecteur de MTP sont distingués selon les règlements EIA/TIA-604-5 : nombres de noyau (nombre de rangée), tête masculine (mâle, femelle), polarité (PC ou RPA). | ||||||||
| Le CÂBLE de TRONC de 24F-144F MPO/MTP est terminé avec le connecteur de MPO/MTP sur les deux extrémités. Les câbles de câble/tronc de correction de MPO/MTP relient des modules de MPO/MTP ensemble comme lien permanent. Les câbles de câble/tronc de correction sont disponibles avec 12, 24, 48,60,72, 96,144fibers. L'appui accélère aux solutions du centre de traitement des données 10/40/100Gbps. Elles sont typiquement adoptées pour relier ensemble des cassettes, des panneaux ou des fan-sorties robustes de MPO/MTP, et pour faciliter le déploiement rapide de l'épine dorsale à haute densité câblant dans les centres de traitement des données et d'autres environnements élevés de fibre. En outre, MPO/MTP fournit également beaucoup de flexibilité et de commodité une fois que vous devez changer le style de connecteur dans les tableaux de connexions. Au lieu de changer le connecteur sur le tronc de câble, installant juste une nouvelle cassette avec le nouveau style de connecteur du côté de cross-connect du tableau de connexions. | ||||||||
La norme industrielle des connecteurs :
| Connecteur | Référence | Logement des détails | ||||||
| MTP unimodal | EIA/TIA-604-5 | SM RPA : Botte verte de connectors+black (perte standard MTP) SM RPA : Botte jaune de connectors+black (basse perte superbe MTP) |
||||||
| MTP à plusieurs modes de fonctionnement | EIA/TIA-604-5 | PC OM1&OM2 : Botte beige de connectors+black (perte standard MTP) PC OM3&OM4 : Botte de l'Aqua connectors+black (basse perte MTP de Standard&Super) PC OM3&OM4 : Botte de Heather Violet connectors+black (perte standard MTP) |
||||||
| le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
| la Manche de fibre du 10G conforme | ||||||||
| 40G et 100G IEEE 802,3 |
Caractéristiques optiques :
| Articles de Spéc. | Mode unitaire (8 degrés de RPA ont poli) | À plusieurs modes de fonctionnement (poli plat de PC) | ||||||
| perte de nsertion (MPO) (Le CEI 61300-3-34) |
Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
||||||
| Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Perte de retour (MPO) | ≥60dB (polissage 8degree) | ≥25dB | ||||||
| Perte de retour (LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
| Longévité | <0> | |||||||
| Interchangeabilité | ≤0.2dB | |||||||
| Résistance à la traction | >70N | |||||||
| essai d'Insertion-traction | 500times, IL <0.5dB | |||||||
| Température de fonctionnement (℃) | ·- 40 à + 85°C | |||||||
Caractéristiques :
| basse perte par insertion de , perte de rendement élevé | ||||||||
| la TA de a basé le connecteur de Multi-fibre, 4,8,12 et 24 arrêts et les ensembles de connecteur de fibre | ||||||||
| solution économique de pour le masse-arrêt de la fibre | ||||||||
| le a conçu pour la basse perte et les applications standard de SM et de millimètre de perte | ||||||||
| le a rendu le câble rond, le câble ovale et les options robustes nues de ruban disponibles | ||||||||
| logements de code à couleurs de disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur | ||||||||
| bon dans la répétabilité et l'échangeabilité |
Application :
| Tous les connecteurs du MTP d'OMC sont de Senko/Nissin/Sumitomo. La corde de correction de fibre de MTP est un genre de câbles équipés à haute densité qui est généralement utilisation dans trois secteurs. | ||||||||
| l'application de Data Center avec l'environnement dense élevé de degré | ||||||||
| la fibre optique au bâtiment | ||||||||
| l'application interne de connecteur dans l'équipement de fibre. |
Nommer l'information de confirmation de Rules&Order :
Tab For Senko va-et-vient MTP
CÂBLE DE TRONC DE 24F-144F MPO/MTP
Matériel-câble de produits
| Connecteur | La Manche de fibre | |||||||
Note : Le besoin de connecteur femelle de se relier au type de connecteur masculin.
Dessin de câble de tronc de MTP-MTP 12F.
| Longueur totale (L) (m) | longueur de la tolérance (cm) | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| “+0,5% x L/-0 |
| |||||||
L'aide de trois méthodes de connexion gardent la bonne polarité de MTP/MPO
Puisque le connecteur de l'unité du câble de tronc de 24F-144F MPO/MTP est 12F MPO/MTP, ainsi il ont la même polarité que 12F simple
Câble de tronc de MPO/MTP.
Les détails du matériel
CÂBLE de TRONC du MPO/MTP chaud de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236055 | ZCM12C2HIAX | (4*12) câble optique de tronc de fibre de SM de 48F MPO | ||||||
| 7236056 | ZCM12C7HAAX | (4*12) câble optique de tronc de fibre de 48F MPO OM3 | ||||||
| 7236057 | ZCM12C8HMAX | (4*12) câble optique de tronc de fibre de 48F MPO OM4 | ||||||
| 7236058 | ZCM22C2HIAX | (4*12) câble optique de tronc de fibre de SM de 48F MTP | ||||||
| 7236059 | ZCM22C7HAAX | (4*12) câble optique de tronc de fibre de 48F MTP OM3 | ||||||
| 7236060 | ZCM22C8HMAX | (4*12) câble optique de tronc de fibre de 48F MTP OM4 | ||||||
Emballage
| La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
| 1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
| 2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
| 3. Niveau de qualité différent. |
