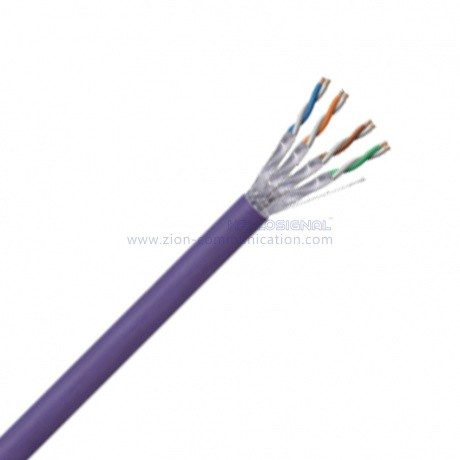

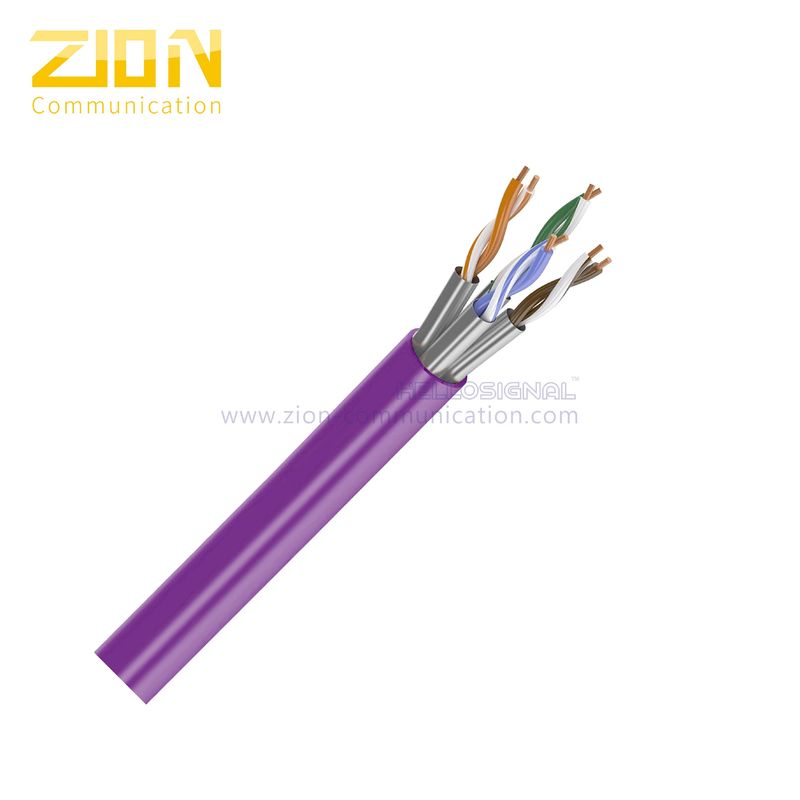

Câble réseau extérieur U/FTP CAT 6A BC LSZH à paires torsadées pour l'installation
Câble d'installation à paires torsadées U/FTP CAT 6A haute performance, conçu pour les applications de réseau extérieur, avec des caractéristiques électriques supérieures et une gaine LSZH (Low Smoke Zero Halogen) pour une sécurité accrue.
Identification du produit
CÂBLE LAN
N° 7112326
Détails de construction
Conducteur :Cuivre nu massif 23 AWG
Paires :4 paires
Isolation :1,35 mm Skin-Foam-Skin
Couleurs d'isolation :Bleu-Blanc/Bleu, Orange-Blanc/Orange, Vert-Blanc/Vert, Marron-Blanc/Marron
Blindage global :Blindage de paire individuel, feuille Al/PET, face de la feuille vers l'extérieur
Fil de drainage :0,40±0,005 mm TC
Cordon de déchirement :Coton
Gaine extérieure :8,0±0,2 mm LSZH
Caractéristiques électriques
Impédance :4-100 MHz 100±15 Ohms, 100-200 MHz 100±22 Ohms, 200-500 MHz 100±32 Ohms
Résistance CC maximale du conducteur à 20℃ :8,7 Ohms/100 m
Déséquilibre de résistance (%) :Max. 2,5
Déséquilibre de capacité paire à masse :330 pF/100 m
Impédance de transfert :Max. 10 mOhms/m à 100 MHz
Température d'installation :-30 à 50℃
Température de fonctionnement :-20 à 75℃

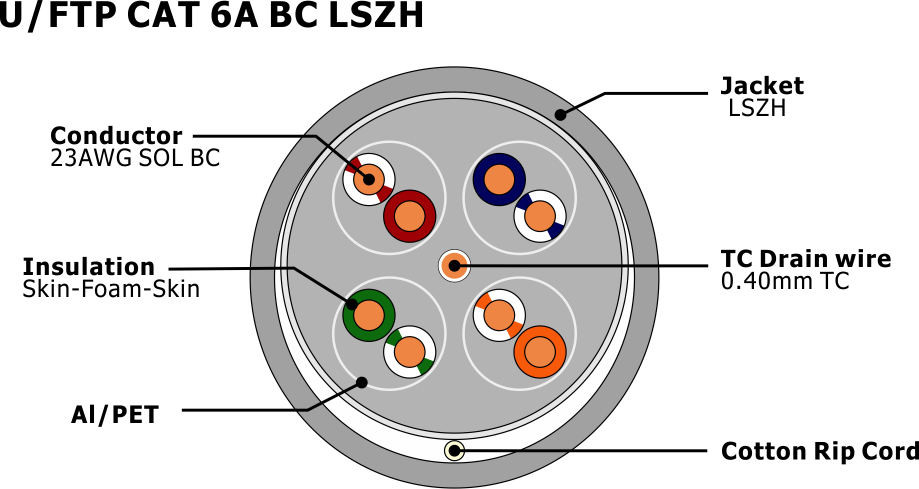

Coupe transversale
Applications
- Convient pour le câblage structuré des locaux
- Pour la transmission de signaux vocaux et de données numériques et analogiques
- Particulièrement adapté à toutes les applications de classe EA
- RNIS, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Gigabit Ethernet 1000Base-T, 10G Base-T (IEEE 802.3)
- Token Ring 4/16 Mbit/s, TP-PMD/TP/DDI 125 Mbit/s, ATM 155 Mbit/s (IEEE802.5)
Conformité aux normes
CEI/ISO 61156-5 ; ANSI/TIA568C.2 ; ISO/CEI 11801
Caractéristiques de performance
| Fréquence (MHz) |
RL (Min.) (dB) |
Perte d'insertion (Max.) (dB/100 m) |
Délai de propagation (Max.) (ns/100 m) |
Asymétrie de délai (Max.) (ns/100 m) |
NEXT (Min.) (dB) |
PSNEXT (Min.) (dB) |
ELNEXT (Min.) (dB/100 m) |
PSELNEXT (Min.) (dB/100 m) |
| 1 | 20,0 | 2,1 | 570,0 | 45,0 | 74,3 | 72,3 | 67,8 | 64,8 |
| 4 | 23,0 | 3,8 | 552,0 | 45,0 | 65,3 | 63,3 | 55,8 | 52,8 |
| 10 | 25,0 | 6,0 | 545,0 | 45,0 | 59,3 | 57,3 | 47,8 | 44,7 |
| 16 | 25,0 | 7,6 | 543,0 | 45,0 | 56,2 | 54,2 | 43,7 | 40,7 |
| 20 | 25,0 | 8,5 | 542,0 | 45,0 | 54,8 | 52,8 | 41,8 | 38,8 |
| 31,25 | 25,0 | 10,7 | 540,0 | 45,0 | 51,9 | 49,9 | 37,9 | 34,9 |
| 62,5 | 21,5 | 15,4 | 539,0 | 45,0 | 47,4 | 45,4 | 31,9 | 28,9 |
| 100 | 20,1 | 19,8 | 538,0 | 45,0 | 44,3 | 42,3 | 27,8 | 24,8 |
| 200 | 18,0 | 29,0 | 537,0 | 45,0 | 39,8 | 37,8 | 21,8 | 18,8 |
| 300 | 17,3 | 36,4 | 536,0 | 45,0 | 37,1 | 35,1 | 18,3 | 15,3 |
| 400 | 17,3 | 43,0 | 536,0 | 45,0 | 35,3 | 33,3 | 15,8 | 12,8 |
| 500 | 17,3 | 45,3 | 536,0 | 45,0 | 33,8 | 31,8 | 13,8 | 10,8 |
Remarque : Les performances de transmission ci-dessus pour 100 M, 20±2℃ dans les conditions testées.
Informations de commande
Marquage :HELLOSIGNAL NO.7112326 U/FTP CAT6A 4PR 23AWG LSZH XXX (ou selon la demande du client)
Emballage intérieur :305 m/bobine, 305 m/rouleau (ou selon la demande du client)
Emballage extérieur :Boîte de couleur, palette (ou selon la demande du client)
Délai de livraison :Normalement 25 jours après réception de l'acompte
Marque :HELLOSIGNAL® OU OEM
