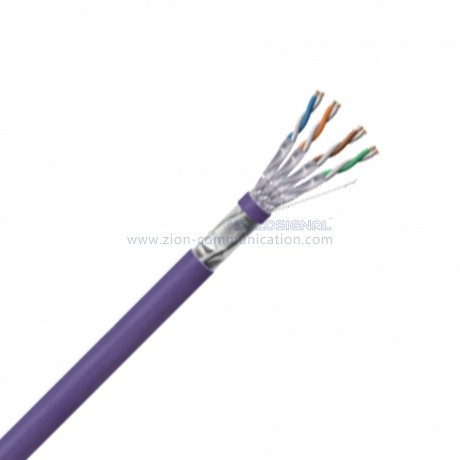

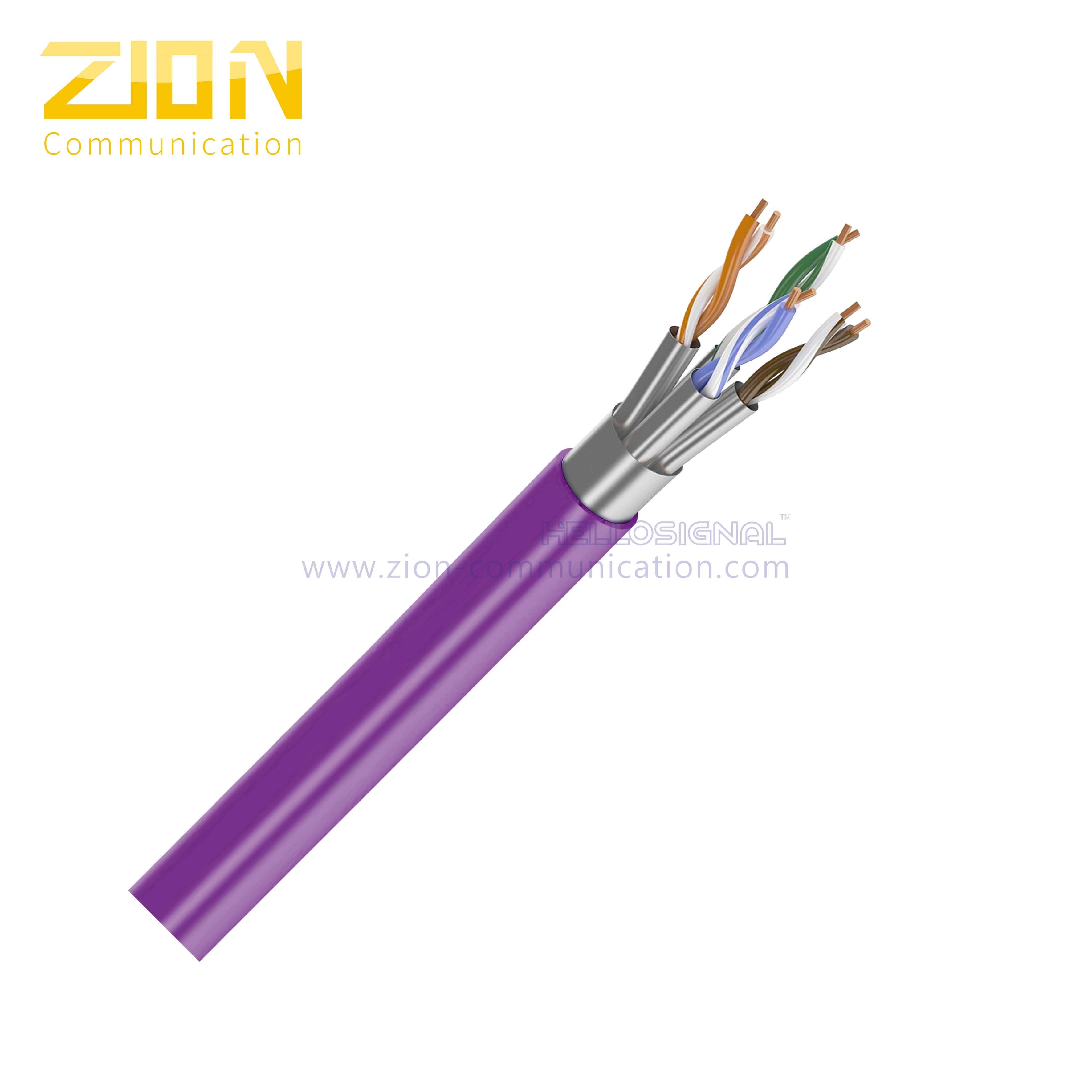

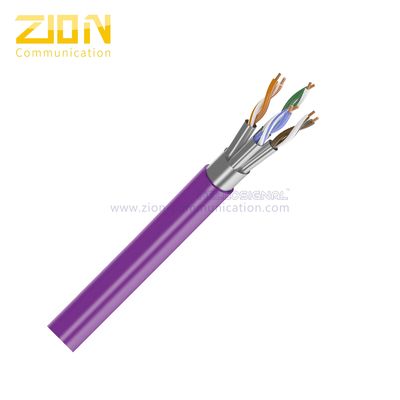

Câble d'installation à paires torsadées F/FTP CAT 6A
Numéro de produit : 7112334
Type de câble : Câble LAN
Spécifications de construction
Conducteur : Cuivre nu massif 23 AWG
Paires : 4 paires
Isolation : 1,35 mm Skin-Foam-Skin
Couleurs d'isolation : Bleu-Blanc/Bleu, Orange-Blanc/Orange, Vert-Blanc/Vert, Marron-Blanc/Marron
Blindage : Blindage de paire individuel, feuille Al/PET, face de la feuille vers l'extérieur
Fil de drainage : 0,40±0,005 mm TC
Blindage global : Feuille Al/PET
Fil de déchirement : Coton
Gaine extérieure : 8,0±0,2 mm PVC CMR
Caractéristiques électriques
Impédance : 4-100 MHz 100±15 Ohms, 100-200 MHz 100±22 Ohms, 200-500 MHz 100±32 Ohms
Résistance CC maximale du conducteur (20℃) : 8,7 Ohms/100 m
Déséquilibre de résistance (%) : Max. 2,5
Déséquilibre de capacité paire à la masse : 330 pF/100 m
Impédance de transfert : Max. 10 mOhms/m @100 MHz
Température d'installation : -30 à 50℃
Température de fonctionnement : -20 à 75℃ (-4 à 167℉)
Coupe transversale
Applications
- Convient pour le câblage structuré des locaux
- Pour la transmission de signaux vocaux et de données numériques et analogiques
- Particulièrement adapté à toutes les applications de classe EA
- RNIS, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Gigabit Ethernet 1000Base-T, 10G Base-T (IEEE 802.3)
- Token Ring 4/16 Mbit/s, TP-PMD/TP/DDI 125 Mbit/s, ATM 155 Mbit/s (IEEE 802.5)
Conformité aux normes
CEI/ISO 61156-5 ; ANSI/TIA568C.2 ; ISO/CEI 11801
Caractéristiques de performance
| Fréquence (MHz) |
RL (Min.) (dB) |
Perte d'insertion (Max.) (dB/100 m) |
Retard de propagation (Max.) (ns/100 m) |
Asymétrie de retard (Max.) (ns/100 m) |
NEXT (Min.) (dB) |
PSNEXT (Min.) (dB) |
ELNEXT (Min.) (dB/100 m) |
PSELNEXT (Min.) (dB/100 m) |
| 1 | 20,0 | 2,1 | 570,0 | 45,0 | 74,3 | 72,3 | 67,8 | 64,8 |
| 4 | 23,0 | 3,8 | 552,0 | 45,0 | 65,3 | 63,3 | 55,8 | 52,8 |
| 10 | 25,0 | 6,0 | 545,0 | 45,0 | 59,3 | 57,3 | 47,8 | 44,7 |
| 16 | 25,0 | 7,6 | 543,0 | 45,0 | 56,2 | 54,2 | 43,7 | 40,7 |
| 20 | 25,0 | 8,5 | 542,0 | 45,0 | 54,8 | 52,8 | 41,8 | 38,8 |
| 31,25 | 25,0 | 10,7 | 540,0 | 45,0 | 51,9 | 49,9 | 37,9 | 34,9 |
| 62,5 | 21,5 | 15,4 | 539,0 | 45,0 | 47,4 | 45,4 | 31,9 | 28,9 |
| 100 | 20,1 | 19,8 | 538,0 | 45,0 | 44,3 | 42,3 | 27,8 | 24,8 |
| 200 | 18,0 | 29,0 | 537,0 | 45,0 | 39,8 | 37,8 | 21,8 | 18,8 |
| 300 | 17,3 | 36,4 | 536,0 | 45,0 | 37,1 | 35,1 | 18,3 | 15,3 |
| 400 | 17,3 | 43,0 | 536,0 | 45,0 | 35,3 | 33,3 | 15,8 | 12,8 |
| 500 | 17,3 | 45,3 | 536,0 | 45,0 | 33,8 | 31,8 | 13,8 | 10,8 |
Remarque : Les performances de transmission ci-dessus pour 100 M, 20±2℃ dans les conditions testées.
Informations de commande
Marquage : HELLOSIGNAL NO.7112334 F/FTP CAT6A 4PR 23AWG PVC CMR XXX (ou selon la demande du client)
Emballage intérieur : 305 m/bobine, 305 m/rouleau (ou selon la demande du client)
Emballage extérieur : Boîte de couleur, palette (ou selon la demande du client)
Délai de livraison : Normalement 25 jours après réception de l'acompte
Marque : HELLOSIGNAL® OU OEM
