150/150 CY 600V câble de commande de puissance multiconducteur en cuivre nu
HELLOSIGNAL 150/150 CY est un câble d'alimentation et de commande multiconducteur de 600 V approuvé au niveau international, conçu pour des applications industrielles.
Afficher le catalogue des câbles d'alimentation et de commande
Applications du produit
HELLOSIGNAL® 150 est un câble multiconducteur 600V approuvé au niveau international, homologué par l'UL & CSA AWM et résistant aux liquides de refroidissement et aux produits chimiques.La version blindée 150 CY est équipée d'une veste en PVC et d'un bouclier en cuivre en conserve.
Applications recommandées
Contrôle et contrôle des machines industrielles; transformation des aliments et des boissons; équipement pharmaceutique; machines destinées à l'exportation vers l'Europe
Construction de câbles

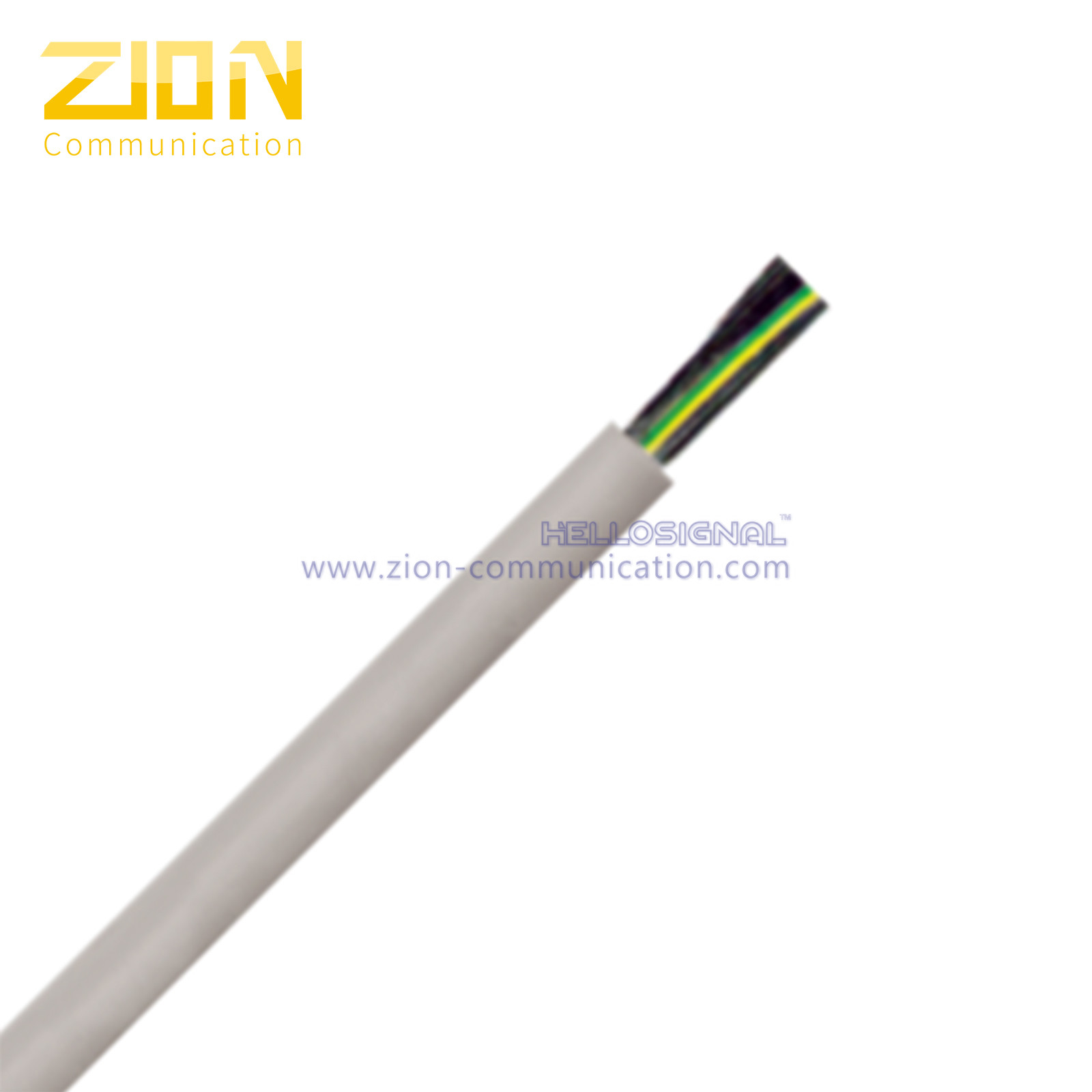

Construction non protégée
- Conducteurs: en cuivre nu, en filets fins
- Isolement: PVC
- Veste: PVC spécialement formé; gris

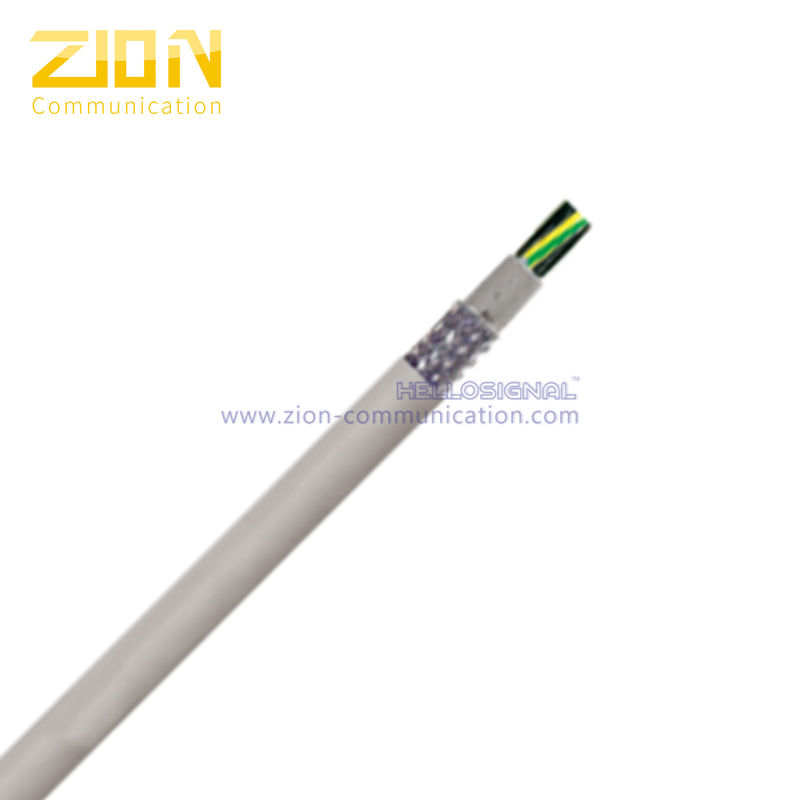

Construction à bouclier (150 AC)
- Conducteurs: en cuivre nu, en filets fins
- Isolement: PVC
- Écran: veste intérieure en PVC; tresse en cuivre en conserve (85% de couverture)
- Veste: PVC spécialement formé; gris
Les avantages de l'application
- Vêtements en PVC de qualité industrielle (ressources pétrolières I et II)
- Approbation internationale: UL, CSA
- Veste extrudée sous pression très flexible pour une installation facile
- Conducteurs codés par numéros pour une identification et un câblage faciles
Spécifications techniques
Radius de courbure
Installation: 4 x le diamètre du câble
Écran: 6 x le diamètre du câble
Plage de température
Utilisation fixe: UL/CSA: -40°C à +90°C
Utilisation flexible: UL/CSA: -5°C à +90°C
Spécifications électriques
Voltage nominal: UL/CSA: 600V.
Voltage d'essai: 3000 V
Le câble fin de classe 5
Code de couleur: Noir avec des chiffres blancs, plus fond vert/jaune
Approbation et certification
UL: AWM 2587 et 21098 (pétrole)
Attributs: UL Oil Res I/II, NFPA 79
Canada: CSA AWM I/II A/B FT1
Pour les appareils de protection individuelle, le système de protection doit être équipé d'un dispositif de protection individuelle.
150 Caractéristiques du produit
20 AWG (0,50 mm2)
| Nom de l'article. | Conducteurs | Nominal Extérieur (en) | Poids en cuivre (lb/mft) | Poids (lb/mft) approximatif |
|---|
| 7141200 | 3 | 0.244 | 10 | 42 |
| 7141201 | 4 | 0.268 | 13 | 46 |
| 7141202 | 5 | 0.291 | 17 | 59 |
| 7141203 | 7 | 0.354 | 23 | 80 |
| 7141204 | 12 | 0.437 | 39 | 133 |
| 7141205 | 18 | 0.559 | 58 | 220 |
| 7141206 | 25 | 0.630 | 81 | 256 |
19 AWG (0,75 mm2)
| Nom de l'article. | Conducteurs | Nominal Extérieur (en) | Poids en cuivre (lb/mft) | Poids (lb/mft) approximatif |
|---|
| 7141210 | 3 | 0.264 | 15 | 51 |
| 7141211 | 4 | 0.283 | 20 | 56 |
| 7141212 | 5 | 0.319 | 25 | 76 |
| 7141213 | 7 | 0.390 | 34 | 97 |
| 7141214 | 12 | 0.472 | 58 | 165 |
| 7141215 | 18 | 0.567 | 87 | |
| 7141216 | 25 | 0.673 | 121 | 313 |
18 AWG (1,00 mm2)
| Nom de l'article. | Conducteurs | Nominal Extérieur (en) | Poids en cuivre (lb/mft) | Poids (lb/mft) approximatif |
|---|
| 7141220 | 3 | 0.276 | 20 | 53 |
| 7141221 | 4 | 0.307 | 26 | 67 |
| 7141222 | 5 | 0.339 | 33 | 89 |
| 7141223 | 7 | 0.409 | 46 | 114 |
| 7141224 | 12 | 0.504 | 78 | 192 |
| 7141225 | 18 | 0.594 | 117 | 272 |
| 7141226 | 25 | 0.709 | 162 | 383 |
16 AWG (1,50 mm2)
| Nom de l'article. | Conducteurs | Nominal Extérieur (en) | Poids en cuivre (lb/mft) | Poids (lb/mft) approximatif |
|---|
| 7141230 | 3 | 0.319 | 29 | 74 |
| 7141231 | 4 | 0.350 | 39 | 97 |
| 7141232 | 5 | 0.394 | 49 | 113 |
| 7141233 | 7 | 0.484 | 68 | 151 |
| 7141234 | 12 | 0.594 | 117 | 243 |
| 7141235 | 18 | 0.701 | 175 | 348 |
| 7141236 | 25 | 0.846 | 242 | 491 |
14 AWG (2,50 mm2)
| Nom de l'article. | Conducteurs | Nominal Extérieur (en) | Poids en cuivre (lb/mft) | Poids (lb/mft) approximatif |
|---|
| 7141240 | 3 | 0.390 | 49 | 114 |
| 7141241 | 4 | 0.421 | 65 | 141 |
| 7141242 | 5 | 0.476 | 81 | 173 |
| 7141243 | 7 | 0.571 | 113 | 229 |
| 7141244 | 12 | 0.697 | 194 | 390 |
| 7141245 | 18 | 0.843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
150 CY Spécifications du produit blindé
18 AWG (1,00 mm2)
| Nom de l'article. | Conducteurs | Nominal Extérieur (en) | Poids en cuivre (lb/mft) | Poids (lb/mft) approximatif |
|---|
| 7141250 | 3 | 0.374 | 52 | 97 |
| 7141251 | 4 | 0.398 | 54 | 121 |
| 7141252 | 5 | 0.437 | 64 | 136 |
| 7141253 | 7 | 0.516 | 80 | 183 |
16 AWG (1,50 mm2)
| Nom de l'article. | Conducteurs | Nominal Extérieur (en) | Poids en cuivre (lb/mft) | Poids (lb/mft) approximatif |
|---|
| 7141255 | 3 | 0.413 | 57 | 107 |
| 7141256 | 4 | 0.445 | 64 | 142 |
| 7141257 | 5 | 0.496 | 82 | 162 |
| 7141258 | 7 | 0.587 | 97 | 205 |
14 AWG (2,50 mm2)
| Nom de l'article. | Conducteurs | Nominal Extérieur (en) | Poids en cuivre (lb/mft) | Poids (lb/mft) approximatif |
|---|
| 7141260 | 3 | 0.465 | 81 | 164 |
| 7141261 | 4 | 0.516 | 115 | 198 |
| 7141262 | 5 | 0.575 | 138 | 245 |
| 7141263 | 7 | 0.681 | 162 | 322 |
Informations relatives à la commande
Marquage: HELLOSIGNAL 150/150 CY XXXFT/M
Package: 100 M/Roule, 300 M/Roule en bois
Délai de livraison: normalement 25 jours après réception du dépôt
Marque: HELLOSIGNAL® ou OEM
