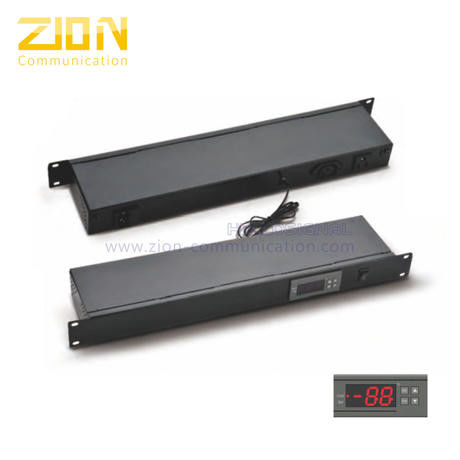

Unité de température numérique TC

Accessoires pour centres de données du fabricant chinois - Zion Communication

Pour plus de détails, veuillez consulter : Zion Communication Copper System Equipment

Aperçu du produit

Installation en rack 19"
Structure simple, installation facile
Câblage et fonctionnement faciles
Résistance aux perturbations, fonctionnement fiable
Sortie à 2 voies (IEC320 C13 et NEMA 5-15R)

Spécifications du modèle

N° de modèle	Type de connecteur d'entrée
ZC70180101	Type UK (BS1363)
ZC70180102	Type allemand (DIN49441)
ZC70180103	Type US (NEMA 5-15P)

Paramètres techniques

Alimentation : 220VAC +10%/-15%, 50/60Hz
Plage de mesure de la température : -50℃ à 99℃
Résolution : 1℃
Capacité de contact de sortie de réfrigération : 10A/277VAC
Délai d'erreur du capteur : 1min
Niveau de sécurité : IP65
Humidité de fonctionnement : 20-85% (sans condensation)
Consommation électrique : ≤3W
Plage de contrôle de la température : -40℃ à 50℃
Précision : -50℃ à 70℃, ±1℃ ; ±1℃ pour les autres
Peut piloter un compresseur monophasé ≤1/2HP
Capteur : NTC
Température de fonctionnement : -30℃ à 75℃

Détails de fonctionnement

Fonctionnement des touches

Appuyez sur ▲ pour afficher la limite supérieure définie ; Appuyez sur ▼ pour afficher la limite inférieure définie

Modifier la valeur définie du paramètre

Appuyez sur SET pendant plus de 3 secondes pour entrer dans l'état de modification des paramètres. Appuyez sur ▲ ou ▼ pour naviguer dans les éléments du menu ; appuyez sur SET pour afficher la valeur du paramètre actuel.

Réglage des paramètres

Appuyez simultanément sur SET et ▲ ou ▼ pour ajuster les valeurs des paramètres. Maintenez pendant plus de 1 seconde pour un ajustement rapide. Appuyez sur RST ou attendez 30 secondes pour enregistrer les modifications.

Réinitialisation des paramètres

Si le réglage des paramètres est incorrect au démarrage (l'écran LED affiche E1 avec un buzzer), appuyez sur SET pour restaurer les paramètres par défaut.

Fonctions des touches

Appui sur touche	Mode normal	Mode de modification des paramètres
SET	Vérifier le temps de protection du compresseur	Afficher la valeur définie du menu actuel
SET (3 secondes)	Entrer dans la modification des paramètres
RST	Vérifier la valeur de dépassement de température	Quitter la modification des paramètres
▲	Vérification des limites supérieures de température	Les éléments du menu reculent
▼	Vérification des limites inférieures de température	Les éléments du menu avancent
SET+▲		Les valeurs des paramètres augmentent de degrés
SET+▼		Les valeurs des paramètres diminuent de degrés

Fonctions de sortie de contrôle

Contrôle du compresseur

Le compresseur démarre lorsque la température dépasse la limite supérieure et s'arrête lorsqu'elle est inférieure à la limite inférieure. En cas d'erreur de capteur, le compresseur fonctionne en cycle de 15 minutes marche/30 minutes arrêt. Le redémarrage du compresseur nécessite l'achèvement du temps de protection.

Système d'alarme

La LED clignote lorsque la température dépasse les limites définies. Le buzzer retentit après la période de délai d'alarme. Appuyez sur n'importe quelle touche pour désactiver l'alarme tout en maintenant l'état d'alarme.

Description du voyant lumineux

Voyant lumineux	État	Fonction
Cool	Toujours allumé	Sortie du compresseur
Cool	Clignote	Délai de sortie du compresseur
Set	Toujours allumé	État de modification des paramètres

Réglages des paramètres

Élément	Fonction	Plage de réglage	Unité	Défaut
F1	Limite supérieure	F2~+5	°C	-10
F2	Limite inférieure	-40~F1	°C	-20
F3	Étalonnage de la température	-5~5	°C	0
F4	Temps de protection du compresseur	0~9	Min	3
F5	Valeur de dépassement de température	0~50 (définir 0 pour annuler l'alarme)	°C	15
F6	Délai d'alarme de dépassement de température	F2~+5	°C	20

Règlements de sécurité

Danger

Distinguez correctement les connexions du capteur, de l'alimentation et du relais. Évitez un câblage incorrect ou une surcharge. Toutes les modifications doivent être effectuées avec l'alimentation déconnectée.

Avertissement

Ne pas utiliser dans l'eau, les environnements humides, les températures élevées, les fortes interférences électromagnétiques ou les conditions corrosives.

Attention

Assurez-vous que l'alimentation correspond aux spécifications de l'appareil. Maintenez une tension stable. Gardez le capteur et le câblage d'alimentation correctement séparés pour éviter les interférences.

Codes d'erreur

Code	Raison	État
E1	Erreur de mémoire	Alarme, la machine ne fonctionne pas
E2	Erreur de capteur	Alarme, le compresseur fonctionne proportionnellement
HH	Dépassement de la limite d'affichage de la température

Lieu d'origine:	La Chine
Nom de marque:	Zion communication OR OEM
Certification:	ISO, CE, RoHS, UL
Numéro de modèle:	Équipement de Data Center

Quantité de commande min:	1 000 PCs
Détails d'emballage:	1 sac de PC/Plastic, PCS/Carton
Délai de livraison:	Normalement 10 jours de travail
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	30 000 PCS/mois

Unité de température numérique d'installation 19" avec sortie bidirectionnelle et capteur NTC pour un contrôle précis
