| Lieu d'origine: | porcelaine |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Numéro de modèle: | Unité air-soufflée micro de fibre |
| Quantité de commande min: | 10 KILOMÈTRES |
| Détails d'emballage: | 1000M ou 2000M/tambour en bois |
| Délai de livraison: | Normalement 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Fibre optique: | LE CEI 60793-2-50 DU、 G.657 D'ITU-T G.652 | Câble d'Optica: | LE CEI 60794-5 DE、 DU CEI 60794-1-2 |
|---|---|---|---|
| Paquet: | 1000M ou 2000M/tambour en bois | Certification: | CE, ROHS, VDE, UL |
| Surligner: | Unité enflée de fibre d'air micro,Câble optique enflé de fibre d'air du CEI 60794-1-2,Câble optique enflé de fibre d'air d'ITU-T G.652 |
||
Câble optique enflé Air-soufflé micro de fibre d'air de l'unité de fibre (MABFU)
| Unité air-soufflée micro de fibre (MABFU) | |||||||||||
| Introduction : | |||||||||||
| MABFU est la part importante du câble enflé de fibre d'air, et c'est le produit le plus populaire des câbles à fibre optique d'intérieur pour le câblage générique sur le marché global, spécial en Europe, Japon, Corée du Sud et ainsi de suite. Le MABFU est le produit dans lequel avec de faible diamètre, léger, fortement flexibilité et rigidité appropriée, et lui peut être soufflé le microduct de 5.0/3.5mm. Les fibres sont enduites d'une résine d'acrylate molle qui fournit excellents dimensionnel et thermique la stabilité pour amortir les fibres, en outre, la résine peut être facilement dépouillée en reliant les fibres. La gaine externe est thermoplastique qui est de bas frottement. La surface de la gaine est conçue avec les cannelures spéciales, comparées à la surface du câble à fibre optique traditionnel, il fournit non seulement le haut niveau de la protection mécanique, mais également la représentation de soufflement parfaite. |
|||||||||||
| Caractéristiques et avantages : | |||||||||||
| ●2,4,6,8 et 12 options de fibres. ●Structure stable, bonne représentation mécanique et de la température. ●Conçu avec les cannelures spéciales pour avancer la distance de soufflement. ●Rigidité légère et appropriée, installation de répétition. ●Conçu sans le gel, le dépouillement facile et la manipulation. ●Améliorez l'avantage de coûts comparé au produit traditionnel. ●Accessoires complets, moins de main d'oeuvre, temps d'installation inférieur. |
|||||||||||
| Normes : | |||||||||||
| Sauf indication contraire dans ces spécifications, toutes les conditions seront principalement dans l'accord avec les caractéristiques standard suivantes. |
|||||||||||
| Fibre optique : | ITU-T G.652, G.657 LE CEI 60793-2-50 | ||||||||||
| Câble d'Optica : | LE CEI 60794-1-2, LE CEI 60794-5 | ||||||||||

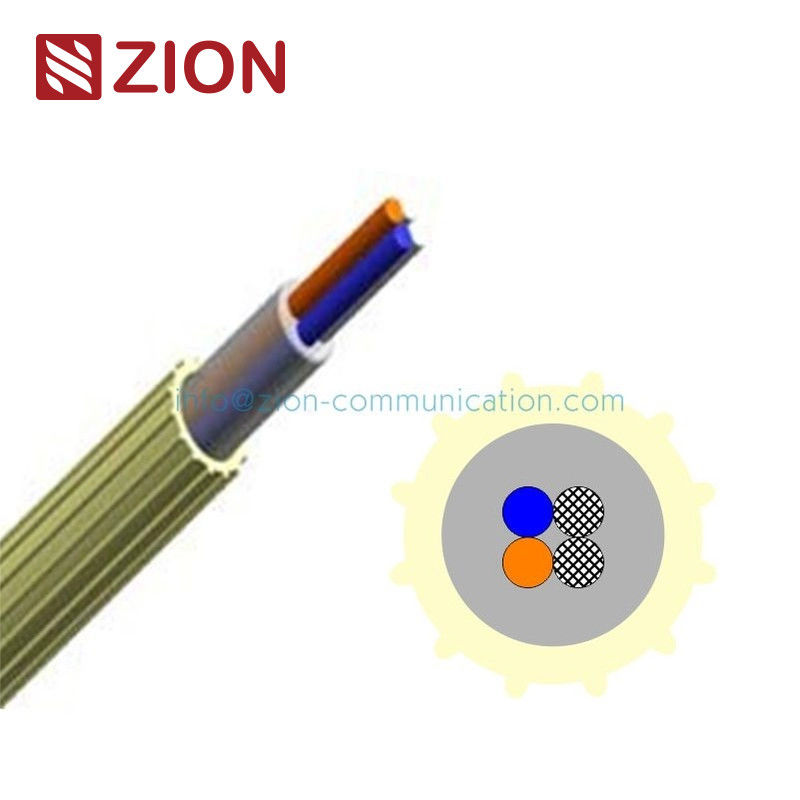

| Section transversale : | |||||||||||
|
1, fibre optique 2, résine 3, +2" » Fibress rempli 4, basse gaine 5, cannelure de frottement |
|||||||||||
| Représentation de base | |||||||||||
| Compte de fibre | 2 fibres | 4 fibres | 6 fibres | 8 fibres | 12 fibres | ||||||
| Diamètre extérieur (millimètres) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
| Poids (g/m) | 1,0 | 1,0 | 1,3 | 1,8 | 2,2 | ||||||
| Rayon de Min Bend (millimètres) | 50 | 50 | 60 | 80 | 80 | ||||||
| La température | Stockage : - 30℃ | opération de +70℃ : - 30℃ | installation de +70℃ : - 5℃ | +50℃ | ||||||||||
| Durée de vie de câble | 25 ans | ||||||||||
| Note : On lui recommande que la structure de l'unité de 2 fibres se composent de 2 fibres remplies, pour lui est prouvé cette unité de 2 fibres avec 2 fibres remplies est meilleure que celle avec zéro ou un a rempli fibre dans la représentation de soufflement et la dépouiller-capacité de fibre |
|||||||||||
| Paramètre de essai | |||||||||||
| Atténuation d'unité de fibre | |||||||||||
| Type de fibre | SM G.652D, G.657.A1 | ||||||||||
| Atténuation | 0.40dB/km @1310nm maximum | ||||||||||
| 0.30dB/km @1550nm maximum | |||||||||||
| Essai de soufflement | |||||||||||
| Compte de fibre | 2 fibres | 4 fibres | 6 fibres | 8 fibres | 12 fibres | ||||||
| Équipement de test | PLUMETTAZ : UM25, ERICSSON : F, CATWAY : FBT-1.1 | ||||||||||
| Conduit standard | 5.0/3.5 millimètres | ||||||||||
| Pression | 7bar/10bar | ||||||||||
| Distance de soufflement typique | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/800 m | ||||||
| Temps de soufflement typique | 10min/18min | 10min/18min | 12min/18min | 13min/18min | minute 15min/18 | ||||||
| Représentation mécanique | |||||||||||
| Essai | Norme | Paramètres | Résultats d'essai | ||||||||
| Tension | EN 18700 A1/501 Le CEI 60794-1-2-E1 |
La charge est 1×W | Atténuation supplémentaire ≤0.05dB après essai |
||||||||
| Courbure | Le CEI 60794-1-2--E11A | Diamètre 40mm×3turns 5 cycles à 20℃ |
Atténuation supplémentaire ≤0.05dB, après essai | ||||||||
| Écrasement | Le CEI 60794-1-2-E3 | 100 N, 60s | Atténuation supplémentaire ≤0.05dB, après essai | ||||||||
| Tout l'essai optique a procédé à 1550 nanomètre | |||||||||||
| Représentation d'environnement | |||||||||||
| Essai | Norme | Paramètres | Résultats d'essai | ||||||||
| Cycle de la température | Le CEI 60794-1-2-F1 | -30℃, +70℃, (2 cycles) |
Atténuation absolue ≤0.5dB/km, pendant l'essai Atténuation supplémentaire ≤0.1dB/km, pendant et après l'essai |
||||||||
| L'eau imbibent | Le CEI 60794-5 | 1000 heures dans l'eau, 18℃~22℃ |
(Essai après cycle de temp) ≤0.07dB/km Le changement a comparé pour commencer la valeur |
||||||||
| Cycle de chaleur humide | Le CEI 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, - 10℃, 25℃ |
Atténuation absolue ≤0.5dB/km, pendant l'essai Atténuation supplémentaire ≤0.1dB/km, pendant et après l'essai |
||||||||
| Tout l'essai optique a procédé à 1550 nanomètre | |||||||||||
| Code couleurs de fibre | |||||||||||
| Non. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | |||||
| Non. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| Couleur | Rouge | Noir | Jaune | Violette | Rose | Aqua | |||||
| Couleur de gaine | |||||||||||
| ●Jaune | |||||||||||
| Délai de livraison | |||||||||||
| Les délais de livraison standard sont 1000m, 2000m, 3000m, 4000m, 6000m avec une tolérance de -0.5~+1%. Pour plus d'options, entrez en contact avec svp le service à la clientèle. |
|||||||||||
| Emballage | |||||||||||
| Enroulement libre dans la casserole. | |||||||||||
| Compte de fibre | Longueur (m) |
Pan Size Φ×H (millimètre) |
Poids (Brut) (kilogramme) |
|
|||||||
| 2~4 fibres | 2000 m | φ510 × 200 | 8,0 | ||||||||
| 4000 m | φ510 × 200 | 10,0 | |||||||||
| 6000 m | φ510 × 300 | 13,0 | |||||||||
| 6 fibres | 2000 m | φ510 × 200 | 9,0 | ||||||||
| 4000 m | φ510 × 300 | 12,0 | |||||||||
| 8 fibres | 2000 m | φ510 × 200 | 9,0 | ||||||||
| 4000 m | φ510 × 300 | 14,0 | |||||||||
| 12 fibres | 1000 m | φ510 × 200 | 8,0 | ||||||||
| 2000 m | φ510 × 200 | 10,0 | |||||||||
| 3000 m | φ510 × 300 | 14,0 | |||||||||
| 4000 m | φ510 × 300 | 15,0 | |||||||||
