FTTH GYFXBY 1 câble optique extérieur d'intérieur de fibre de 2 4 6 8 noyaux avec FRP non métallique

FTTH GYFXBY 1 2 4 6 8 Cœurs câble à fibre optique intérieur/extérieur câble de communication plat avec FRP non métallique

GYFXBY Cable à fibre optique à tube unique plat et autoportant pour les réseaux en milieu rural



Introduction au projet

Les fibres optiques sont placées dans un tube en plastique à haut module et rempli d'un composé de remplissage du tube.Deux tiges en FRP renforcées de fibres de verre sont placées parallèlement à l'extérieur du tube, et des fils étanches à l'eau sont placés entre le tube et les tiges, puis une gaine de PE à forme plate est extrudée.
Dans le segment de distribution des réseaux optiques en milieu rural,le câble peut être utilisé comme câble de décharge pour une installation aérienne autoportante pour connecter des points de branchement avec des points d'accès pour les abonnés.



Caractéristiques

Contrôle précis du processus assurant de bonnes performances mécaniques et de température
Forme plane unique offrant une excellente résistance à l'écrasement,applicable aux pinces spéciales à coin pour l'installation
Deux composants en FRP en parallèle près du tube, faciles à retirer
Conception entièrement diélectrique, applicable aux zones sujettes aux éclairs
Uni-tube, petite taille et poids léger, facile à installer





Série de produits

LeSérie de produitspour les câbles à fibre optique est divisé en trois catégories:Appareil de traitement,Distribution, etLaissez tomber.ci-dessous une ventilation des différents types de câbles dans chaque segment:

• Segment d'alimentation:

Ces câbles sont généralement utilisés pour la communication à longue distance, souvent déployés dans des environnements extérieurs.

Le montant de l'allocation est calculé en fonction de l'indicateur.:Tubes lâches enfiléesCes câbles sont conçus pour une communication haute performance avec plusieurs fibres dans une configuration de tube lâche pour une protection et une flexibilité supplémentaires.



Chacun de ces types de produits sert à des fins différentes au sein des réseaux à fibre optique, de la transmission par réseau à longue distance aux connexions de distribution et de déversement plus proches de l'utilisateur.

• Segment de dépôt:

Ils sont généralement utilisés pour la connexion finale d'un point de distribution à l'utilisateur final, généralement dans les maisons ou les bâtiments.

GJXH:Cable de décharge de type arc. Ce type de câble a une conception robuste aveccomposants de fil d'acier à résistanceet est généralement utilisé pour les installations à courte distance.

• Segment de distribution:

Ces câbles sont utilisés pour la connexion du réseau d'alimentation au réseau de l'utilisateur final ou pour les connexions intermédiaires.

GYAXZY:Enveloppe LSZH à un tube en aramideCe câble utilise une configuration de tube unique et dispose d'unAramidemembre de la force avec unL'alogène à faible teneur en fumée (LSZH)Il s'agit d'un système de protection de l'environnement qui permet d'assurer la sécurité et le respect de l'environnement.Le groupe GIGXZY:Enveloppe en PE en fil de verre à tube unique. similaire à ce qui précède, mais avec unFils de verremembre de la force et unPolyéthylène (PE)La protection et la durabilité sont différentes.Le groupe GTJGA:Les émissions de gaz à effet de serre sont calculées à partir de l'échantillon de gaz de serre.Un type de câble plus spécifique avec un noyau en fente, conçu pour une distribution à haute densité et longue distance.GYFXBY:Unité de tuyauterie à forme plate et auto-supportante. Un dessin à forme plate avec unAutonomieCette caractéristique, qui offre une méthode d'installation facile, est couramment utilisée dans les environnements nécessitant un câblage flexible mais robuste.GYAXTC8Y:Figure 8 Aramide à tubes unifiés autoportante. UneFigure 8configuration, avecAramideles fils pour la résistance et les caractéristiques d'autoportance.Le nombre d'équipements utilisés est le suivant::L'APL FRP à 3 unités (figure 8) auto-portant. UneFigure 8conception avecFRP à 3 unitéspour une résistance et une autonomie supplémentaires, généralement dans des environnements difficiles.

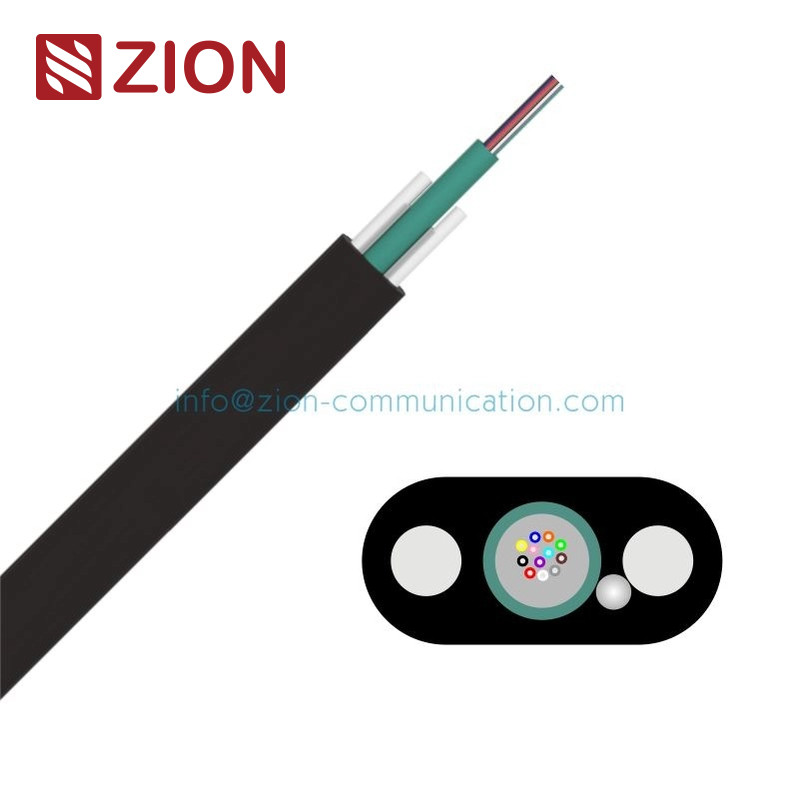

Section transversale





1. Remplissage par tube: composé de remplissage adéquat bloquant l'eau.
2- Tubes lâches: matériaux thermoplastiques.
3. Les fibres optiques
4. Membre de résistance: Tire en plastique renforcée de fibres de verre (GFRP).
5. matériau de détection de l'eau: fils de détection de l'eau.
6- Enveloppe extérieure: polyéthylène noir.









Caractéristiques techniques

Les données de l'échantillon doivent être transmises à l'autorité compétente.Diamètre mm:4.6*8.1 ((3.0tube)

Les données de l'échantillon doivent être transmises à l'autorité compétente.Poids ((kg/km):35

Les données de l'échantillon doivent être transmises à l'autorité compétente.Dépouilleur de chauffage1.6

Les données de l'échantillon doivent être transmises à l'autorité compétente.Résistance à la tractionÀ long terme/à court terme(N):400/1400

Les données de l'échantillon doivent être transmises à l'autorité compétente.CrushÀ long terme/à court terme(N/100 mm):1000/5000







Caractéristiques environnementales

Température de transport/entreposage: -20°C~ 70°C





Durée de livraison

Longueur standard: 1000 m;sa longueur disponible
