| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Numéro de modèle: | Installation aérienne de GYXTC8S |
| Quantité de commande min: | 100km |
| Détails d'emballage: | 2000M / Bobine/carton en bois |
| Délai de livraison: | Normalement 20 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1500KM/mois |
| Fibre: | G.652.D, G.655, 50/125um, 62.5/125um | Porteur axial: | GFRP |
|---|---|---|---|
| Tube lâche: | Thermoplastique | Armure en acier ondulée: | PSP |
| Veste: | PE | Messager: | Fils d'acier échoués |
| Paquet: | Bobine en bois, Φ280*280mm | ||
| Surligner: | Le schéma optique aérien 8 de fibre d'installation,Le schéma optique blindé 8 de fibre |
||

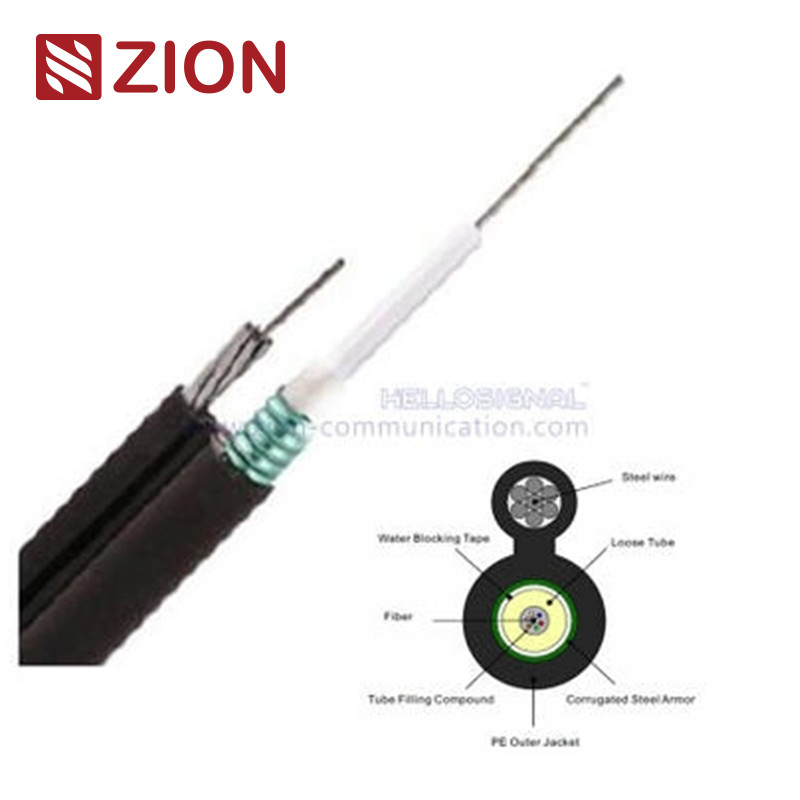

Câble à fibres optiques autosuffisant aérien de l'installation Figure-8 d'Uni-tube blindé de GYXTC8S PSP
|
GYXTC8S Câble aérien de fibre optique d'installation d'Uni-tube blindé de PSP |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| Application : | |||||||||||||||||||||||||
| Bon mécanique et performances environnementales. | |||||||||||||||||||||||||
| De petite taille et léger, facile pour l'installation. | |||||||||||||||||||||||||
| Installation aérienne autosuffisante. | |||||||||||||||||||||||||
| Caractéristiques : | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| Atténuation | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
| Largeur de bande | @850nm | - | - | ≥500 mégahertz · kilomètre | ≥200 mégahertz · kilomètre | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 mégahertz · kilomètre | ≥600 mégahertz · kilomètre | |||||||||||||||||||||
| Polarisation mode dispersion |
fibre lndividual | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| Valeur de lien de conception (M=20, Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| Données techniques : | |||||||||||||||||||||||||
| Article | Contenu | Valeur | |||||||||||||||||||||||
| Compte de fibre | 2 | 4 | 6 | 12 | 18 | 24 | |||||||||||||||||||
| Tube lâche | Diamètre extérieur (millimètres) | 3,0 | 3,0 | 3,0 | 3,0 | 3,2 | 3,2 | ||||||||||||||||||
| Fil d'acier | Matériel | fil d'acier galvanisé | |||||||||||||||||||||||
| Diamètre (millimètres) | 7*1.2 | ||||||||||||||||||||||||
| Gaine | Épaisseur (millimètres) | Nominal : 0,8 | |||||||||||||||||||||||
| Diamètre de câble (millimètre) approximativement. | 6.3*15.0mm | ||||||||||||||||||||||||
| Poids de câble (kg/km) approximativement. | 125KG | ||||||||||||||||||||||||
| Gamme de température de fonctionnement (℃) | -40~+70 | ||||||||||||||||||||||||
| Terme de résistance à la traction (N) | 7000 | ||||||||||||||||||||||||
| Resistanoe d'écrasement (N/100mm) | 1500 | ||||||||||||||||||||||||
| La disposition de couleur de la fibre et du tube est spécifiée dans la table d'identification de couleur. | |||||||||||||||||||||||||
| L'autre compte de structure et de fibre sont également disponible selon les besoins des clients. | |||||||||||||||||||||||||
