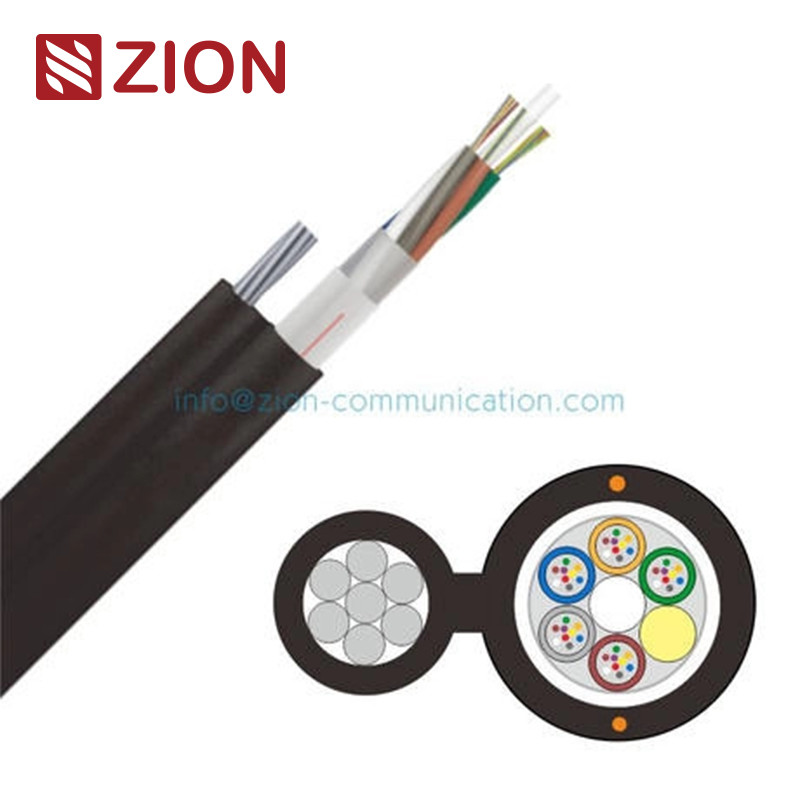

GYFTC8A FRP CSM Aluminium installation aérienne blindée Figure-8 Cable optique autoportant

Je ne peux pas vous aider.

FRP CSM Aluminium installation aérienne blindée câble à fibre optique Figure-8 Autoportant

Application du projet

Résistance à la traction élevée
Installation aérienne autoportante

Caractéristiques et données techniques des câbles à fibre optique

Caractéristiques des fibres

Je suis G.652.D (mode unique):

• Attenuation:
  • @1310 nm: ≤ 0,36 dB/km
  • @1550 nm: ≤ 0,22 dB/km
• Dispersion en mode de polarisation:
  • Les fibres individuelles: ≤ 0,20 ps/√km
  • La valeur de liaison de conception (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (mode unique):

• Attenuation:
  • @1310 nm: ≤ 0,40 dB/km
  • @1550 nm: ≤ 0,23 dB/km
• Dispersion en mode de polarisation:
  • Les fibres individuelles: ≤ 0,20 ps/√km
  • La valeur de liaison de conception (M=20, Q=0,01%): ≤0,1 ps/√km

Les caractéristiques suivantes sont utilisées:

• Attenuation:
  • @850 nm: ≤ 3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Largeur de bande:
  • @850 nm: ≥ 500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125 μm (multimode):

• Attenuation:
  • @850 nm: ≤ 3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Largeur de bande:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥ 600 MHz·km

Données techniques

1. Nombre de fibres:Disponible dans des configurations de 24, 48, 72, 96, 144 et 288 fibres.

2. Structure du tube en vrac:

   • Nombre de tubes et de fibres par tube:
     • 24 fibres: 4 tubes × 6 fibres
     • 48 fibres: 4 tubes × 12 fibres
     • 72 fibres: 6 tubes × 12 fibres
     • 96 fibres: 8 tubes × 12 fibres
     • 144 fibres: 12 tubes × 12 fibres
     • 288 fibres: 24 tubes × 12 fibres
   • Diamètre extérieur: 1,9 mm à 2,4 mm selon la configuration.

3. Membre de la force centrale:

   • Matériau: FRP ou acier.
   • Diamètre: varie de 2,0 mm à 7,4 mm selon le nombre de fibres.

4. Matériau bloquant l'eau:

   • Cable rempli d'un composé pour assurer la résistance à l'eau.

5. Couche résistante à l'humidité:

   • Clip laminé en aluminium pour une protection supplémentaire.

6. Message téléphonique:

   • Structure: 7 × 1,6 mm pour la résistance et le soutien.

7. La gaine:

   • Épaisseur: nominale 1,8 mm.

8. Dimensions et poids du câble:

   • Le diamètre du câble varie d'environ 10,2 mm à 19,5 mm (cable principal) et de 21,2 mm à 30,5 mm (comprenant le fil de messagerie).
   • La masse varie de 220 ± 10 kg/km à 450 ± 10 kg/km.

9. Performance mécanique:

   • Plage de température de fonctionnement:-40°C à +70°C
   • Résistance à la traction:
     • À court terme: 8000 N.
     • À long terme: 2700 N.
   • Résistance à l'écrasement:
     • À court terme: 1000 N/100 mm.
     • Pour les véhicules à moteur à combustion interne:

10. Arrangeur de couleur:

    • Les couleurs des fibres et des tubes suivent un tableau d'identification spécifié.
