Installation aérienne optique du schéma 8 de fibre de gaine de double de GYFC8Y53 FRP CSM

Informations de base
Lieu d'origine: La Chine
Nom de marque: Zion communication OR OEM
Certification: CE, ROHS, VDE, UL
Numéro de modèle: Installation GYFC8Y53 aérienne
Quantité de commande min: 100km
Détails d'emballage: 2000M / Bobine/carton en bois
Délai de livraison: Normalement 20 jours ouvrables
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 1500KM/mois
Détail Infomation
Les fibres: Je suis G.652- Je ne sais pas.655, 50/125um, 62.5/125um Porteur axial: PTFE et autres matériaux
Tuyaux lâches: thermoplastique Vêtement: Le PE
Messager: Fils en acier en filets Le paquet: L'échantillon doit contenir les éléments suivants:
Mettre en évidence:

Le double schéma optique 8 de fibre de gaine

,

Installation aérienne optique du schéma 8 de fibre


Description de produit

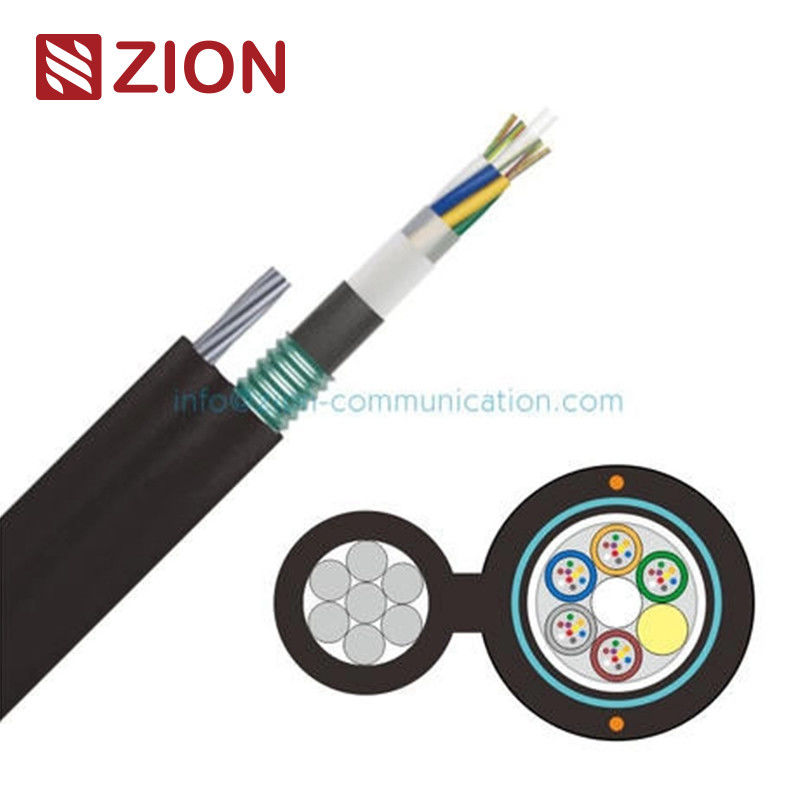

GYFC8Y53 FRP CSM double enveloppe installation aérienne Figure-8 Cable optique autoportant

Le nombre total d'émissions de dioxyde de carbone est le suivant:

Cable à fibre optique à double enveloppe FRP CSM
Figure 8 Autoportance



Installation aérienne optique du schéma 8 de fibre de gaine de double de GYFC8Y53 FRP CSM 0



Application du projet

Haute résistance à la traction Haute résistance à l'écrasement
Conception du noyau semi-sec, facile à installer et à épiler
Installation aérienne autoportante



Caractéristiques

Voici un résumé détaillé des spécifications du câble à fibre optique basé sur vos données:

Type de fibres et atténuation/performance:

  1. Je suis G.652- Je vous en prie.etJe suis G.655(Fibres à mode unique):

    • Je suis G.652- Je vous en prie.: Une fibre monomode couramment utilisée, adaptée à des applications générales.
    • Je suis G.655: fibre à dispersation différente de zéro, conçue pour une transmission longue distance de grande capacité avec un meilleur contrôle de la dispersion.
  2. Les fibres multimodales:

    • 50/125 μmet62.5/125 μmsont des fibres multimodes utilisées pour la transmission de données à courte distance et à grande vitesse dans les réseaux locaux (LAN), avec des caractéristiques spécifiques d'atténuation et de bande passante.

Attenuation:

  • À 850 nm:

    • 50/125 μm:≤ 3,0 dB/km
    • 62.5/125 μm:≤ 3,0 dB/km
  • À 1300 nm:

    • 50/125 μm:≤ 1,0 dB/km
    • 62.5/125 μm:≤ 1,0 dB/km
  • À 1310 nm:

    • Je suis G.652- Je vous en prie.:≤ 0,36 dB/km
    • Je suis G.655:≤ 0,40 dB/km
  • À 1550 nm:

    • Je suis G.652- Je vous en prie.:≤ 0,22 dB/km
    • Je suis G.655:≤ 0,23 dB/km

Largeur de bande (capacité de transfert de données):

  • À 850 nm:

    • 50/125 μm:≥ 500 MHz·km
    • 62.5/125 μm:≥ 200 MHz·km
  • À 1300 nm:

    • 50/125 μm:≥ 1000 MHz·km
    • 62.5/125 μm:≥ 600 MHz·km

Dispersion en mode de polarisation (PMD):

  • Les fibres individuellesLes deux.Je suis G.652- Je vous en prie.etJe suis G.655les fibres ont une valeur de dispersion en mode de polarisation de≤ 0,20 ps/√km.
  • Valeur du lien de conception(M=20, Q=0,01%): Les deuxJe suis G.652- Je vous en prie.etJe suis G.655les fibres ont≤ 0,1 ps/√km.

Données techniques pour la construction de câbles:

Cette section détaille les propriétés physiques et mécaniques des câbles à fibre optique avec différents nombres et configurations de fibres:

  • Options de comptage des fibres: 2, 4, 6, 12, 18 et 24 fibres.

Caractéristiques des tubes et câbles en vrac:

  • Diamètre extérieur du tube en vrac:

    • Pour les fibres 2, 4, 62.8 mm
    • Pour les fibres 12, 18, 243.2 mm
  • Fil d'acier:

    • Matériel: fil d'acier galvanisé pour la résistance.
    • Diamètre:7*0,8 mm.
  • Enveloppe:

    • Matériel:Le PE(Polyéthylène).
    • Épaisseur:Nominal 0,8 mm.
  • Diamètre du câble:

    • 2, 4, 6 fibresÀ peu près.4.4 mm / 9.5 mm.
    • 12, 18, 24 fibresÀ peu près.4.6 mm / 9.5 mm.
  • Poids du câble:

    • 2, 4, 6 fibres:66 kg/km.
    • 12, 18, 24 fibres:68 kg/km.
  • Plage de température de fonctionnement:-40°C à +70°C.

  • Résistance à la traction:

    • À court terme:1500 N.
    • À long terme:600 N.
  • Résistance à l'écrasement:

    • À court terme:Nombre d'échantillons.
    • À long terme:Nombre d'échantillons.
