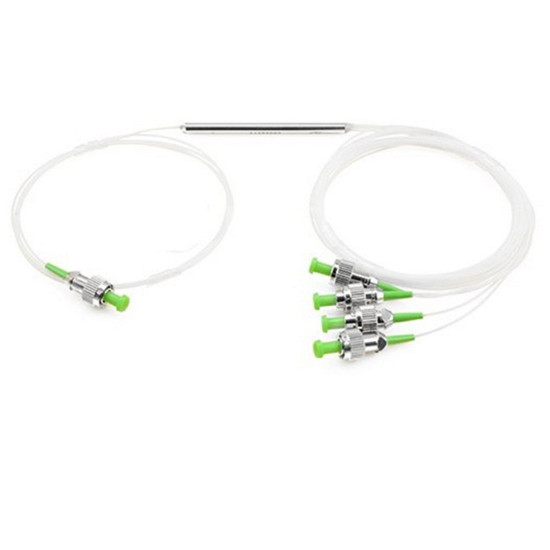

Répartiteur optique 1×4 à tube en acier monomode FBT, connecteurs FC/APC (7233104)
Répartiteur de fibre optique 1*4/1*8/1*16/1*32 monomode/multimode avec connecteurs SC LC FC ST/APC UPC, répartiteur optique FBT/PLC
Applications du répartiteur de fibre FBT 1×4
- FTTH, LAN, PON et CATV optique
- Réseau local en anneau, système de communication par fibre optique
- Équipement de test de fibre optique, capteur de fibre optique
Spécifications du répartiteur de fibre FBT 1×4
| Entrée et sortie |
Répartiteur optique de fibre FBT 1 à 4, répartiteur optique 1×4 |
| Type de fibre |
9/125 SMF-28 ou spécifié par le client |
| Longueur d'onde de fonctionnement (nm) |
1310,1490,1550nm |
| Rapport de couplage (%) |
1-50% |
| Bande passante (nm) |
20nm |
| Perte d'insertion typique (dB) |
≤7.2 |
| Perte dépendante de la polarisation (dB) |
≤0.1 |
| Homogénéité (dB) |
≤0.9 |
| Directivité (dBm) |
≥60 |
| Uniformité (dB) |
0.5 |
| Perte dépendante typique (dB) |
≤0.15 |
| Stabilité thermique (dB/ºC) |
≤0.002 |
| Température de fonctionnement (℃) |
-40 ～ 70 |
| Température de stockage (℃) |
-40 ～ 85 |
| Câble fibre |
fibre nue, fibre à tube lâche |
| Connecteur de fibre |
SC FC LC ST |
| Marque |
HELLOSIGNAL® OU OEM |
| Délai de livraison |
Normalement 25 jours après réception de l'acompte |
| MOQ |
20 pièces |
Description du produit
Le répartiteur de fibre optique FBT (également appelé coupleur de fibre optique) est un dispositif qui divise la lumière de la fibre optique en plusieurs parties selon un certain rapport. Les répartiteurs de fibre sont différents des répartiteurs de fibre PLC en termes de méthodes de division. Un répartiteur de fibre optique peut être produit avec des fibres monomodes, multimodes 62,5 et multimodes 50. Également disponible avec des connecteurs LC, LC/APC, SC, SC/APC, FC, FC/APC et ST ou sans connecteur.
Pour les répartiteurs de fibre 1×2, différents rapports de division sont disponibles, notamment 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 et 99/1.
La plupart des répartiteurs optiques sont disponibles en configurations de tube lâche de 900µm et de fibre nue de 250µm. Les coupleurs 1×2 et 2×2 sont livrés en standard avec un manchon de protection en métal pour couvrir la division. Les nombres de sorties plus élevés sont construits avec une boîte pour protéger les composants de division.
Spécifications de performance
Spécifications de performance détaillées pour les coupleurs à large bande, les coupleurs à double fenêtre et les coupleurs de fibre multimode :
| Paramètre |
Coupleur à large bande |
Coupleur à double fenêtre |
Coupleur de fibre multimode |
| Grade |
P | A |
P | A |
P | A |
| Longueur d'onde de fonctionnement (nm) |
1310,1550 ou bande C + L |
1310 et 1550 |
850 ou 1310 ou spécifier |
| Bande passante de fonctionnement (nm) |
±40 |
±40 |
±40 |
| Perte en excès typique (dB) |
<0.7 | <0.1 |
<0.07 | <0.1 |
<0.4 | <0.7 |
Remarque : Les spécifications ci-dessus concernent les appareils sans connecteur. Ajouter une perte supplémentaire de 0,2 dB par connecteur.
