| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | ISO, CE, RoHS, UL |
| Numéro de modèle: | Le rf a ridé le câble coaxial |
| Quantité de commande min: | 1 kilomètre |
| Détails d'emballage: | 100M, 300M, bobine en bois, carton |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Conducteur intérieur: | Fil en aluminium plaqué de cuivre | Isolation: | PE de mousse |
|---|---|---|---|
| Conducteur externe: | Tube de cuivre ondulé annulaire | Veste: | PE, noir |
| Impédance: | 50 Ω | Tension d'isolation: | 2,2 KILOVOLTS |

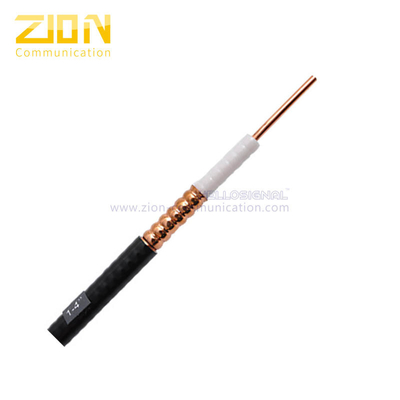

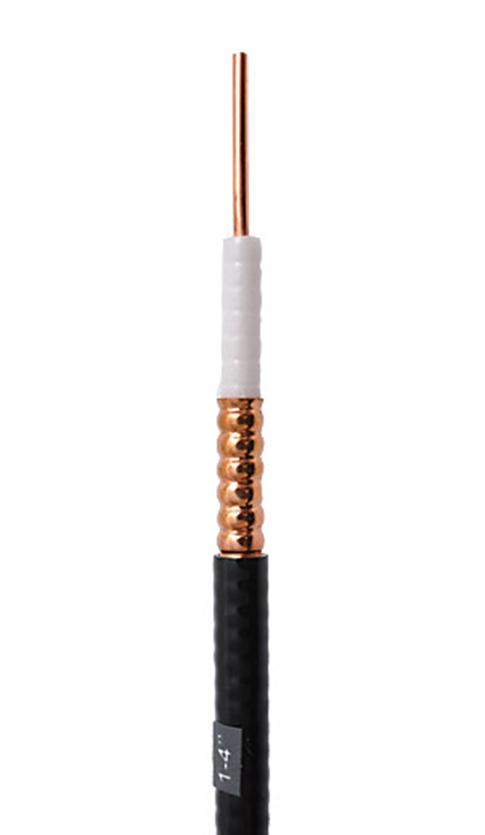

| Câble coaxial 1/4" RF ondulé 50 ohms NO.7101102 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | Fil d'aluminium recouvert de cuivre de 2,40 ± 0,05 mm | |
| Isolation | 6,50 ± 0,20 mm mousse PE | |
| Conducteur extérieur | Tube de cuivre ondulé annulaire de 7,50 ± 0,15 mm | |
| Veste | 9.10±0.20mm PE, Noir | |
| Épaisseur de la veste | > 0,60 mm | |
| Application | ||
| Caractéristiques électriques: | ||
| Capacitance | 76 pF/m |  |
| Impédance | 50 Ω | |
| Vitesse de propagation | 0,88 | |
| Puissance de crête | 11kW | |
| Tension de crête | 0,83 kV | |
| Résistance d'isolation | >5000 MΩ.km | |
| Tension d'isolation | 2,2 kV | |
| Résistance CC du conducteur interne | 5,50 Ω/km | |
| Résistance CC du conducteur extérieur | 3,70 Ω/km | |
| VSWR | ||
| 800MHz-1000MHz | 1.1 | |
| 1700MHz-2500MHz | 1.1 | |
| 2500MHz-3000MHz | 1.15 | |
| Propriétés mécaniques et environnementales : | ||
| Rayon de courbure (pli simple) | 38 millimètres | |
| Rayon de courbure (pli répété) | 76 millimètres | |
| Plage de température de fonctionnement | -55 à +85 ℃ | |
| Dimensions du câble | 9.10±0.20mm | |
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation (dB/100m) | Puissance moyenne (KW) |
| 100 | 4.25 | 1,87 |
| 200 | 6.1 | 1.3 |
| 450 | 9.37 | 0,85 |
| 800 | 12.72 | 0,62 |
| 900 | 13h55 | 0,58 |
| 1000 | 14h35 | 0,55 |
| 1500 | 17.80 | 0,44 |
| 1800 | 19.7 | 0,4 |
| 2000 | 20.80 | 0,37 |
| 3000 | 26.1 | 0,3 |
| Informations sur la commande: | ||
| Marquage | CÂBLE COAXIAL RF HELLOSIGNAL 1/4" ××× M | |
| Forfait | Longueur demandée sur tambour et palette en bois. | |
| Heure de livraison | Normalement 25 jours après réception du dépôt. | |
| Marque | HELLOSIGNAL® OU FEO | |
