| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | UL, ETL, CE, RoHS |
| Numéro de modèle: | Câble de VATC |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | 500M, 1000M, tambour en bois, palette |
| Délai de livraison: | Normalement 15 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Conducteur intérieur: | 0,040"/1.02mm/18 A.W.G. CCS | Diélectrique: | 0,181"/PE de mousse par 4.6mm |
|---|---|---|---|
| Bouclier 1: | 0,187" ANIMAL FAMILIER en aluminium collé/4.75mm | Bouclier 2: | Couverture en aluminium du fil 55% de tresse |
| Veste: | 0,268" ±0.006 PVC »/6.81±0.15mm | Épaisseur de veste: | 0,030"/0.76mm |
|

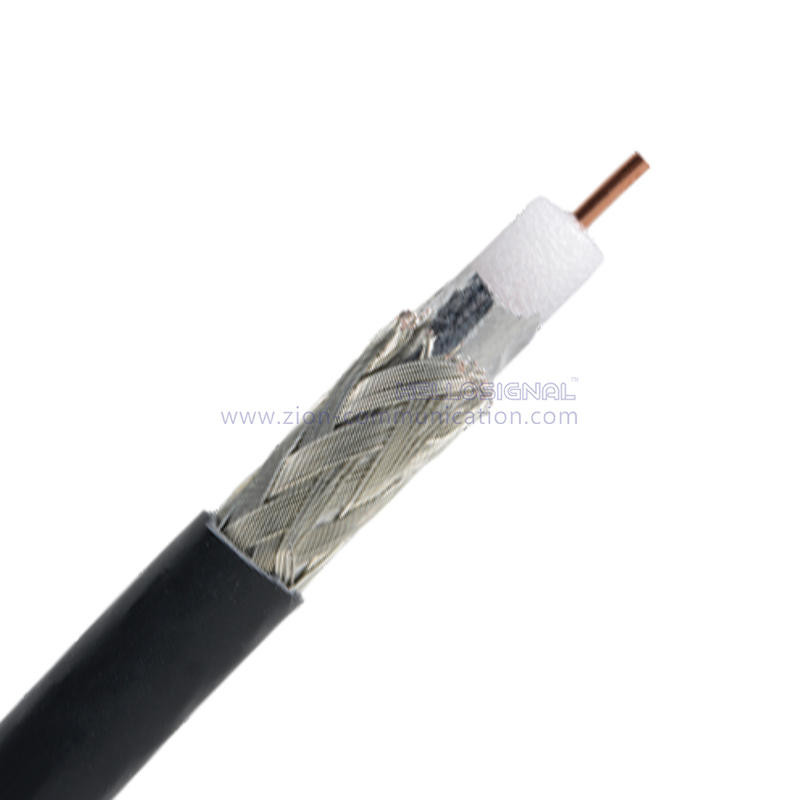

Câble coaxial CATV 75 ohms NO.7100424 |
|||
| Paramètres de construction : | |||
| Conducteur intérieur | 0,040"/1,02 mm/18 AWG CCS | ||
| Diélectrique | PE expansé de 0,181 po/4,6 mm | ||
| Bouclier 1 | PET en aluminium collé de 0,187 "/ 4,75 mm | ||
| Bouclier 2 | Fil tressé en aluminium 55 % de couverture | ||
| Veste | PVC 0,268"±0,006"/6,81±0,15 mm | ||
| Épaisseur de la veste | 0,030"/0,76 mm | ||
| Application | Pour une utilisation dans des longueurs de course CATV plus longues | ||
| Caractéristiques électriques: | |||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 87 Ω/km 26.6Ω/1000ft |
||
| Capacitance | 52 ±3 pF/m 15,9 ±0,9 pF/pi | ||
| Impédance | 75 ± 3 Ω | ||
| Perte de retour | entre 5 et 1000MHz : > 22dB | ||
| Vitesse de propagation | 0,85 | ||
| Test d'allumage (VAC) | 4 | ||
| Propriétés mécaniques et environnementales | |||
| Rayon de courbure du câble | 10 fois le diamètre du câble | ||
| Plage de température de fonctionnement | -20℃à 60℃ | ||
| Diamètres de câble | PVC 0,268"±0,006"/6,81±0,15 mm | ||
| La Coupe transversale | |||
|
|||
| Atténuation(20℃): | |||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | |
| 5 | 0,58 | 1,90 | |
| 55 | 1,60 | 5.25 | |
| 83 | 1,95 | 6h40 | |
| 187 | 2,85 | 9h35 | |
| 211 | 3.05 | 10.00 | |
| 250 | 3h30 | 10.82 | |
| 300 | 3,55 | 11.64 | |
| 350 | 3,85 | 12.63 | |
| 400 | 4.15 | 13.61 | |
| 450 | 4.40 | 14h43 | |
| 500 | 4.66 | 15.29 | |
| 550 | 4,90 | 16.08 | |
| 600 | 5.10 | 16.73 | |
| 750 | 5,65 | 18.54 | |
| 865 | 6.10 | 20.01 | |
| 1000 | 6,55 | 21h49 | |
| Informations sur la commande : | |||
| Marquage |
HELLOSIGNAL 19 VATC CCS CÂBLE COAXIAL CATV 7100424 ×××M/PI |
||
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | ||
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | ||
| Marque | BONJOURSIGNAL®OU FEO | ||
