| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | UL, ETL, CE, RoHS |
| Numéro de modèle: | Câble de VATC |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | 500M, 1000M, tambour en bois, palette |
| Délai de livraison: | Normalement 15 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Conducteur intérieur: | 0,051"/1.13mm/16AWG puisque | Diélectrique: | 0,180"/PE de mousse par 4.8mm |
|---|---|---|---|
| Bouclier 1: | 0,20" ANIMAL FAMILIER en aluminium collé/4.95mm | Bouclier 2: | Couverture en aluminium du fil 55% de tresse |
| Veste: | 0,268" ±0.006 PVC »/6.81±0.15mm | Épaisseur de veste: | 0,030"/0.76mm |
|

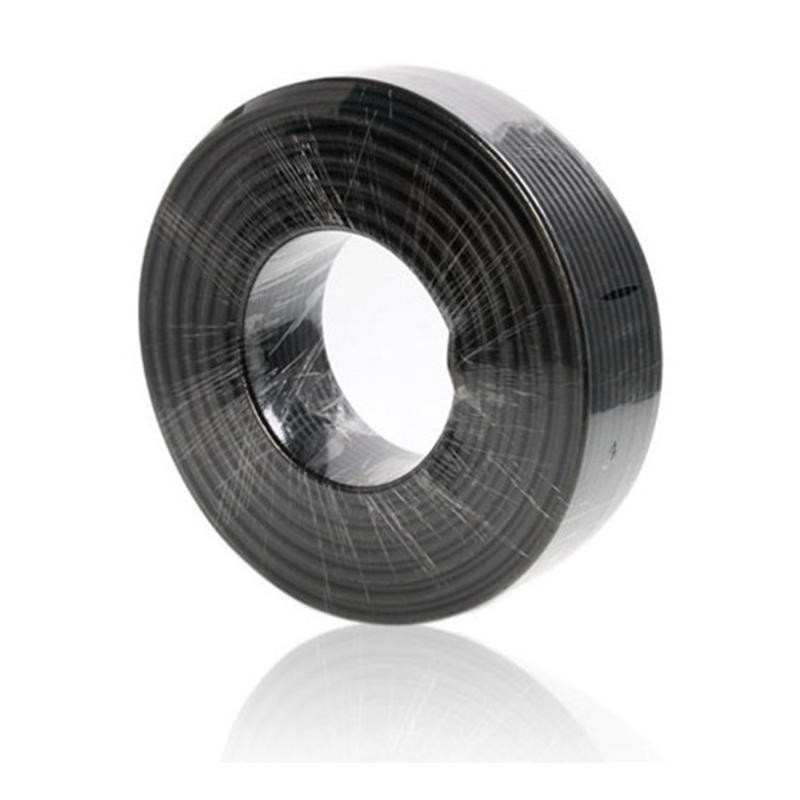

Câble coaxial CATV 75 ohms NO.7100421 |
|||
| Paramètres de construction : | |||
| Conducteur intérieur | 0.051"/1.13mm/16AWG BC | ||
| Diélectrique | 0.180"/4.8mm Mousse PE | ||
| Bouclier 1 | PET en aluminium collé de 0,20 po/4,95 mm | ||
| Bouclier 2 | Fil tressé en aluminium 55 % de couverture | ||
| Veste | PVC 0,268"±0,006"/6,81±0,15 mm | ||
| Épaisseur de la veste | 0,030"/0,76 mm | ||
| Application | Pour une utilisation dans des longueurs de course CATV plus longues | ||
| Caractéristiques électriques: | |||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 17,2 Ω/km 5.25Ω/1000ft |
||
| Capacitance | 52 ±3 pF/m 15,9 ±0,9 pF/pi | ||
| Impédance | 75 ± 3 Ω | ||
| Perte de retour | entre 5 et 1000MHz : > 22dB | ||
| Vitesse de propagation | 0,85 | ||
| Test d'allumage (VAC) | 4 | ||
| Propriétés mécaniques et environnementales | |||
| Rayon de courbure du câble | 10 fois le diamètre du câble | ||
| Plage de température de fonctionnement | -20℃à 60℃ | ||
| Diamètres de câble | PVC 0,268"±0,006"/6,81±0,15 mm | ||
| La Coupe transversale | |||
|
|||
| Atténuation(20℃): | |||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | |
| 50 | 1.13 | 3,70 | |
| 100 | 1,68 | 5,50 | |
| 200 | 2.47 | 8.10 | |
| 400 | 3,57 | 11h70 | |
| 800 | 5.18 | 17h00 | |
| 950 | 5,70 | 18h70 | |
| 1350 | 6,95 | 22,80 | |
| 1750 | 8.05 | 26h40 | |
| 2150 | 9.09 | 29,80 | |
| 3000 | 11.04 | 36.20 | |
| Informations sur la commande : | |||
| Marquage |
HELLOSIGNAL 17 VATC BC CÂBLE COAXIAL CATV 7100421 ×××M/PI |
||
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | ||
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | ||
| Marque | BONJOURSIGNAL®OU FEO | ||
