Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | Zion communication OR OEM |
Certification: | UL, ETL, CE, RoHS |
Numéro de modèle: | Câble de CT |
Quantité de commande min: | 30 KILOMÈTRES |
Détails d'emballage: | 500M, 1000M, tambour en bois, palette |
Délai de livraison: | Normalement 15 jours ouvrables |
Conditions de paiement: | T/T, L/C |
Capacité d'approvisionnement: | 1000KM/mois |
Conducteur intérieur: | 0,04"/1.00mm/18AWG puisque | Diélectrique: | 4.6mm PE à vide d'air de 5 cellules |
---|---|---|---|
Bouclier 1: | 4.75mm ont recouvert l'aluminium de cuivre | Bouclier 2: | couverture de cuivre nue du fil 55% de tresse de 16*4*0.12mm |
Veste: | PVC de 6.7±0.15mm | Épaisseur de veste: | 0,030"/0.76mm |

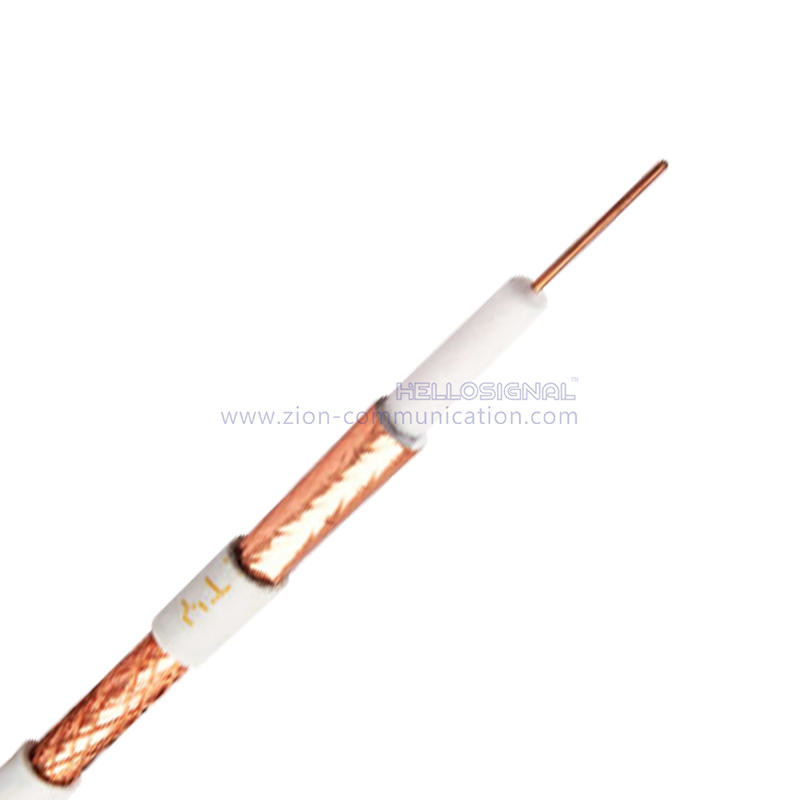

CT100 CPE PVC Câble coaxial CATV 75 ohms NO.7100441 |
|||
Paramètres de construction : | |||
Conducteur intérieur | 0.04"/1.00mm/18AWG BC | ||
Diélectrique | PE espacé d'air à 5 cellules de 4,6 mm | ||
Bouclier 1 | Feuille de cuivre superposée de 4,75 mm | ||
Bouclier 2 | Tresse en cuivre nu 16*4*0.12mm fil 55% de couverture |
||
Veste | PVC 6,7 ± 0,15 mm | ||
Épaisseur de la veste | 0,030"/0,76 mm | ||
Application | Pour une utilisation dans des longueurs de course CATV plus longues | ||
Caractéristiques électriques: | |||
Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 21,9 Ω/km 6.68Ω/1000ft |
||
Capacitance | 52 ±3 pF/m 15,9 ±0,9 pF/pi | ||
Impédance | 75 ± 3 Ω | ||
Perte de retour | entre 5 et 1000MHz : > 22dB | ||
Vitesse de propagation | 0,85 | ||
Test d'allumage (VAC) | 4 | ||
Propriétés mécaniques et environnementales | |||
Rayon de courbure du câble | 10 fois le diamètre du câble | ||
Plage de température de fonctionnement | -20℃à 60℃ | ||
Diamètres de câble | PVC 6,7 ± 0,15 mm | ||
La Coupe transversale | |||
Atténuation(20℃): | |||
Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | |
5 | 1,00 | ||
dix | 1,50 | ||
50 | 3,80 | ||
100 | 5,70 | ||
200 | 8.70 | ||
300 | 9,80 | ||
470 | 12.80 | ||
600 | 14.00 | ||
1000 | 19.00 | ||
Informations sur la commande : | |||
Marquage |
HELLOSIGNAL CT100 CPE PVC CÂBLE COAXIAL CATV 7100441 ×××M/PI |
||
Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | ||
Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | ||
Marque | BONJOURSIGNAL®OU FEO |
