| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | UL, ETL, CE, RoHS |
| Numéro de modèle: | Câble de CT |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | 500M, 1000M, tambour en bois, palette |
| Délai de livraison: | Normalement 15 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Conducteur intérieur: | 0,04"/1.00mm/18AWG puisque | Diélectrique: | 4.6mm FPE |
|---|---|---|---|
| Bouclier 1: | 4.75mm ont recouvert l'aluminium de cuivre | Bouclier 2: | couverture de cuivre nue du fil 55% de tresse de 16*4*0.12mm |
| Veste: | 6.7±0.15mm LSZH | Épaisseur de veste: | 0,030"/0.76mm |
|

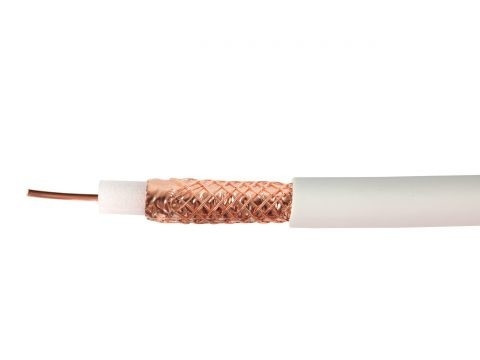

Câble coaxial CATV 75 ohms NO.7100444 |
|||
| Paramètres de construction : | |||
| Conducteur intérieur | 0.04"/1.00mm/18AWG BC | ||
| Diélectrique | FPE de 4,6 mm | ||
| Bouclier 1 | Feuille de cuivre superposée de 4,75 mm | ||
| Bouclier 2 | Tresse en cuivre nu 16*4*0.12mm fil 55% de couverture |
||
| Veste | 6,7 ± 0,15 mm LSZH | ||
| Épaisseur de la veste | 0,030"/0,76 mm | ||
| Application | Pour une utilisation dans des longueurs de course CATV plus longues | ||
| Caractéristiques électriques: | |||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 21,9 Ω/km 6.68Ω/1000ft |
||
| Capacitance | 52 ±3 pF/m 15,9 ±0,9 pF/pi | ||
| Impédance | 75 ± 3 Ω | ||
| Perte de retour | entre 5 et 1000MHz : > 22dB | ||
| Vitesse de propagation | 0,85 | ||
| Test d'allumage (VAC) | 4 | ||
| Propriétés mécaniques et environnementales | |||
| Rayon de courbure du câble | 10 fois le diamètre du câble | ||
| Plage de température de fonctionnement | -20℃à 60℃ | ||
| Diamètres de câble | 6,7 ± 0,15 mm LSZH | ||
| La Coupe transversale | |||
| |
|||
| Atténuation(20℃): | |||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | |
| 5 | 1,60 | ||
| 50 | 4,60 | ||
| 100 | 6,50 | ||
| 200 | 9.50 | ||
| 460 | 15h00 | ||
| 860 | 19h50 | ||
| 1000 | 21.50 | ||
| 1750 | 29.00 | ||
| 2150 | 32,50 | ||
| Informations sur la commande : | |||
| Marquage |
HELLOSIGNAL CT100 FPE LSZH CÂBLE COAXIAL CATV 7100444 ×××M/PI |
||
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | ||
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | ||
| Marque | BONJOURSIGNAL®OU FEO | ||
