| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | MSHA, CE,CPR, RoHS |
| Numéro de modèle: | Câble d'alimentation perméable de VHF |
| Quantité de commande min: | 10 KILOMÈTRES |
| Détails d'emballage: | 500M, 1000M, tambour en bois, palette |
| Délai de livraison: | Normalement 15 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Conducteur intérieur: | 2,31 cuivre nu du ± 0.05mm | Diélectrique: | 9,50 PE de mousse de ± par 0.20mm |
|---|---|---|---|
| Bouclier: | tresse nue de câblage cuivre de 16 x de 0.60mm | VESTE INTÉRIEURE: | 13,00 noir de PE du ± 0.20mm |
| Veste externe: | 15,00 ± 0.20mm FR-PVC ou LSZH |

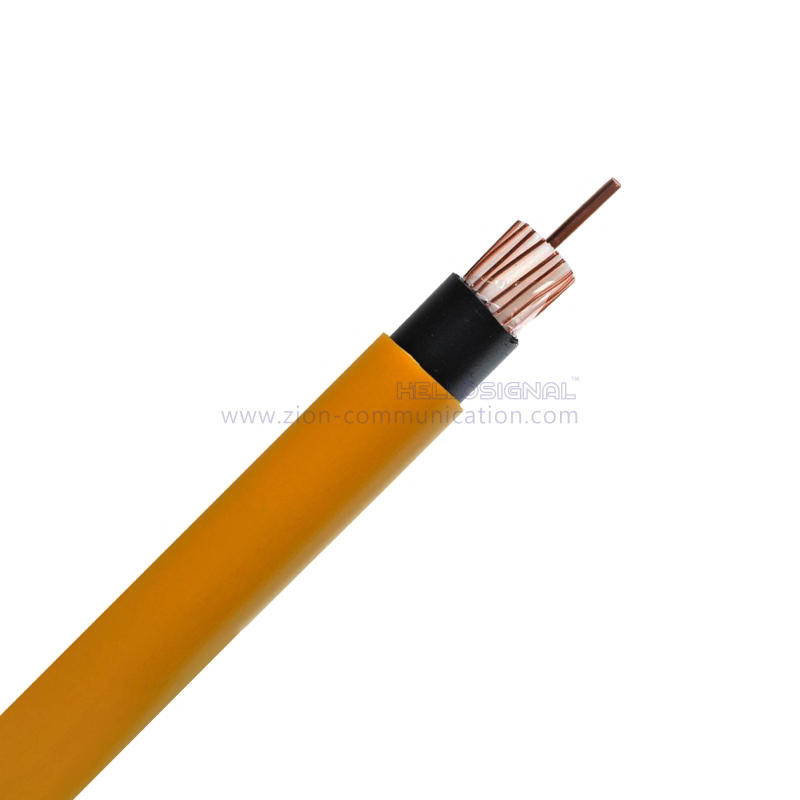

| Câble d'alimentation VHF qui fuit(NO.7100500) | ||
| Paramètres de construction : | ||
| Conducteur intérieur | Cuivre nu 2,31 ± 0,05 mm | |
| Diélectrique | 9.50 ± 0.20mm Mousse PE | |
| Bouclier | Tresse de fil de cuivre nu 16 x 0,60 mm | |
| Veste intérieure | 13.00 ± 0.20mm PE Noir | |
| Veste extérieure | 15,00 ± 0,20 mm FR-PVC ou LSZH | |
| Application | Pour une utilisation dans le système de communication souterrain des mines | |
| Caractéristiques électriques: | ||
| Conducteur intérieur CC La résistance |
Le Max.doit être <4,1 Ω/km | |
| Conducteur extérieur CC La résistance |
Le Max.doit être <3,9 Ω/km | |
| La resistance d'isolement | ＞10,4 Ω/km | |
| Capacitance | 54 pF/m | |
| Impédance | 75±3Ω | |
| La fréquence | 5 à 500MHZ | |
| Atténuation | ≤3.4dB/100m @ 85MHZ | |
| ≤4.2dB/100m @ 150MHZ | ||
| ≤4.8dB/100m @ 160MHZ | ||
| ≤6.2dB/100m @ 450MHZ | ||
|
La Coupe transversale:
|
||
| Propriétés mécaniques et environnementales: | ||
| Rayon de courbure minimal | 150mm | |
| Plage de température de fonctionnement | -40℃à +70℃ | |
| Diamètres de câble | 15,00 ± 0,20 mm FR-PVC ou LSZH | |
