Détail Infomation

Sensibilité de température de perte par insertion (DB):	≤0.3	Perte dépendante de polarisation (DB):	≤0.1
Directivité (DB):	≥50	Perte de retour (DB):	≥50
Manipulation maximum de puissance (mW):	300

Description de produit

FWDM

Gamme de longueurs d'onde fonctionnante large
Basse perte par insertion
Bande passante large ultra plate
Isolement élevé de canal
De forte stabilité et fiabilité
Époxyde libre sur le chemin optique

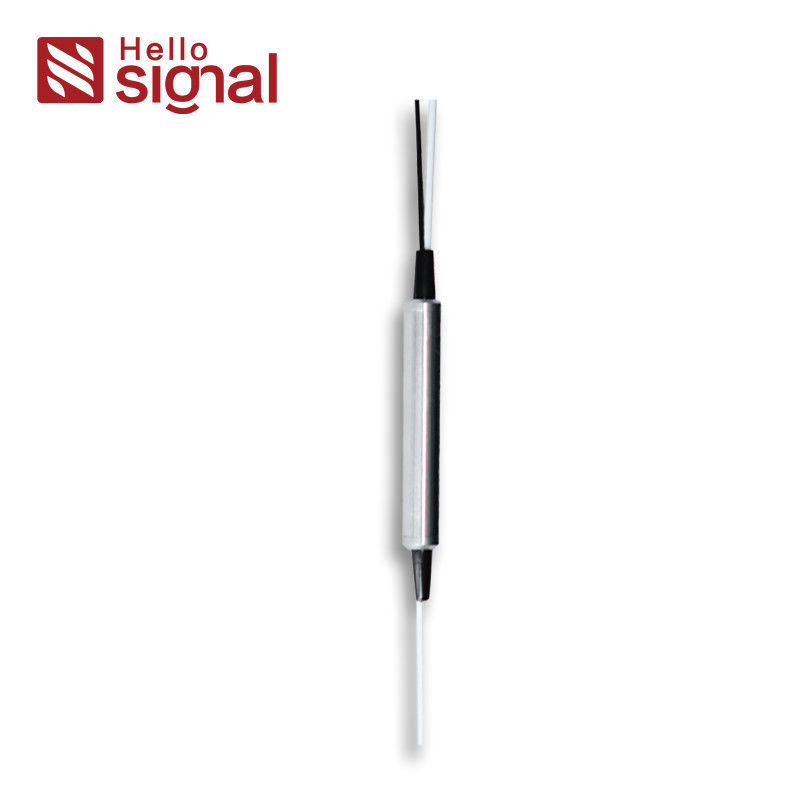

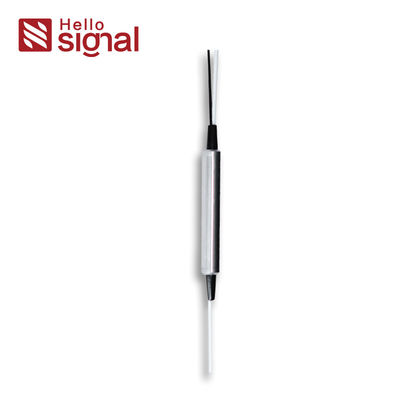

Multiplexeur de Division de longueur d'onde de 3 filtres 980/1550nm ou 1480/1550nm de ports

Caractéristiques

Applications

· Basse perte par insertion

· Contrôle du système

· Perte de rendement élevé

· Système de WDM

· Gamme de longueurs d'onde fonctionnante large

· Laser d'émetteur et de fibre

· Isolement élevé de canal

· Amplificateur optique de fibre

· De forte stabilité et fiabilité

· Instrument optique de fibre

· Époxyde libre sur le chemin optique

Spécifications de performances

Paramètre

MWDM-54

MWDM-59

Gamme de longueurs d'onde de la Manche de passage (nanomètre)

1530~1565

1525~1600

Reflétez la gamme de longueurs d'onde de la Manche (le nanomètre)

1450~1490

965~1000

lsolation (DB)

La Manche de passage

≤0.6

≤0.9

Reflétez la Manche

≤0.5

≤0.7

Sensibilité de température de perte par insertion (DB)

≤0.3

lsolation (DB)

La Manche de passage

≥25

≥30

Reflétez la Manche

≥15

Sensibilité de température de perte par insertion (DB)

≤0.3

Perte dépendante de polarisation (DB)

≤0.1

Dispersion de mode de polarisation (picoseconde)

≤0.1

Directivité (DB)

≥50

Perte de retour (DB)

≥50

Manipulation maximum de puissance (mW)

300

Température de fonctionnement (℃)

-10~+70

Température de stockage (℃)

-40~+85

Type de fibre

Fibre de Corning SMF-28e

Fibre 1060 de Corning HI à
Port commun et de réflexion,
Fibre de SMF-28e au port de passage

Dimension de paquet (millimètres)

Pour 250μm, 900μm

∅5.5×L38

Pour 2.0mm 3.0mm

L90 X W20 ×H10

Les caractéristiques ci-dessus sont pour des dispositifs sans connecteur.
Les caractéristiques peuvent changer sans préavis.

L'information de commande

FWDM

□□

□

Longueur d'onde

Paquet

Diamètre de fibre

Longueur de fibre

Connecteur

54=1550 pass/1480 se reflètent

tube 1=Steel

0=250μm

1=1m

O=None

59=1550 pass/980 se reflètent

Module de la boîte 2=ABS

1=900μm

2=2m

1=FC/APC

3=Specify

2=2.0mm

S=Specify

2=FC/UPC

3=3.0mm

3=SCI/APC

4=SC/UPC

5=LC/APC

6=LC/UPC

7=ST

S=Specify

Composants optiques

Infrastructure de câblage

Produit Tag:

Lieu d'origine:	CHINE
Nom de marque:	HELLOSIGNAL

Quantité de commande min:	sans limites
Détails d'emballage:	10 sachets de PC/en plastique
Délai de livraison:	Normalement 10 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites
