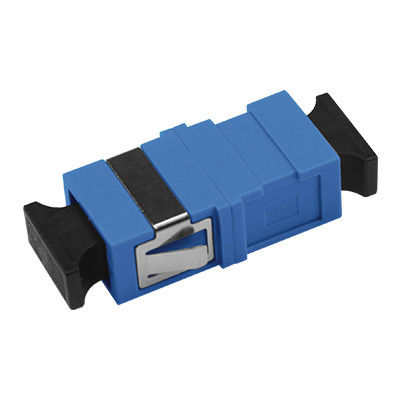

Adaptateur de soudure SC UPC SX sans bride fibre optique

Adaptateur/Coupleur de soudure SC UPC SX sans bride fibre optique

SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Adaptateur/Coupleur OPTIQUE de soudure symétrique plastique/hybride

Identification du produit

Code Zion	Description Zion
7235102	Adaptateur/Coupleur de soudure SC UPC SX sans bride fibre optique

Applications

En reliant deux connecteurs avec précision, les adaptateurs de fibre optique permettent de transmettre efficacement les sources lumineuses tout en minimisant les pertes
Caractéristiques : faible perte d'insertion, excellente interchangeabilité et reproductibilité
Chaque adaptateur est soumis à des tests fonctionnels avant l'expédition

Description du produit

L'adaptateur de fibre optique met en œuvre des connexions entre des connecteurs actifs de fibre optique identiques ou différents dans les lignes de fibre, assurant la continuité du trajet optique avec un minimum de pertes.

Il connecte avec précision les faces d'extrémité des fibres pour maximiser la transmission de l'énergie lumineuse des fibres de sortie vers les fibres de réception, minimisant ainsi l'impact du système lors de l'intervention de la liaison optique.

Appartenant au domaine des composants optiques passifs, ces adaptateurs sont utilisés dans les réseaux de télécommunications, les réseaux de télévision par câble, les systèmes de boucles d'abonnés et les réseaux locaux.

Les adaptateurs de communication Hangzhou Zion se caractérisent par une haute résistance aux flammes, une faible perte d'insertion, une grande durabilité et une large plage de températures de fonctionnement.

Les adaptateurs de fibre optique, également appelés coupleurs, sont des dispositifs compacts conçus pour terminer ou relier des câbles ou des connecteurs de fibre optique entre deux lignes de fibre optique.

Spécifications techniques

Paramètre	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Longueur d'onde de fonctionnement (nm)		1310-1550	850-1300
Perte d'insertion (dB)	≤ 0.2
Perte de retour (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Répétabilité (dB)	≤ 0.2
Perte alternative (dB)	≤ 0.2
Durabilité	La variation de 500 interpolations est inférieure à 0,20 dB
Nombre de canaux	Simple cœur, Double cœur, 4 cœurs
Matériau du cadre	Métal ou plastique
Matériau du manchon	Céramique ou métal
Température de fonctionnement (°C)	-40 à +85
Température de stockage (°C)	-40 à +85

Adaptateurs de fibre optique connexes

Code Zion	Description Zion
7235001	Adaptateur/Coupleur de fibre optique LC SX en plastique avec bride
7235002	Adaptateur/Coupleur de fibre optique LC Dx de soudure symétrique en plastique avec bride
7235003	Adaptateur/Coupleur de fibre optique LC QUAD monobloc en plastique avec bride
7235004	Adaptateur/Coupleur de fibre optique SC en plastique avec pattes
7235005	Adaptateur/Coupleur de fibre optique SC avec couvercle évitant le laser en plastique sans bride
7235006	Adaptateur/Coupleur de fibre optique SC SX en métal évitant le laser avec bride
7235007	Adaptateur/Coupleur de fibre optique SC DX en métal évitant le laser avec bride
7235008	Adaptateur/Coupleur de fibre optique hybride SC-FC SX
7235009	Adaptateur/Coupleur de fibre optique hybride SC-FC DX
7235010	Adaptateur/Coupleur de fibre optique hybride FC-ST SX
7235011	Adaptateur/Coupleur de fibre optique hybride FC-ST DX
7235012	Adaptateur/Coupleur de fibre optique hybride SC-LC SX
7235013	Adaptateur/Coupleur de fibre optique hybride SC-LC DX
7235014	Adaptateur/Coupleur de fibre optique hybride SC-ST SX
7235015	Adaptateur/Coupleur de fibre optique hybride SC-ST DX
7235016	Adaptateur/Coupleur de fibre optique FC SX grand type D
7235017	Adaptateur/Coupleur de fibre optique FC SX avec bride rectangulaire
7235018	Adaptateur/Coupleur de fibre optique FC avec bride rectangulaire

Types de connecteurs

Connecteur LC

Utilisé dans les interfaces de fibre optique LC pour connecter les connecteurs de module SFP. Comporte un mécanisme de verrouillage modulaire (RJ) facile à utiliser. Couramment utilisé dans les routeurs.

Connecteur SC

Utilisé dans les interfaces de fibre optique SC. Ressemble à l'interface RJ-45 mais est plus plat avec des contacts à colonne de cuivre au lieu de fines broches de cuivre.

Connecteur FC

Utilisé dans les interfaces de fibre optique FC. Comporte un renforcement externe du manchon métallique et une méthode de fixation par tendeur. Généralement utilisé du côté ODF (cadres de distribution).

Connecteur ST

Utilisé dans les interfaces de fibre optique ST. Comporte une coque ronde et une fixation par tendeur. Couramment utilisé dans les cadres de distribution de fibres et les connexions 10Base-F.

Services OEM/ODM

ZION Communication propose des services OEM/ODM complets soutenus par notre équipe de R&D professionnelle.

Logo personnalisé
Étiquette/sac PE/Conception de carton

Lieu d'origine:	Chine
Nom de marque:	HELLOSIGNAL® OR OEM

Quantité de commande min:	50 pièces
Détails d'emballage:	10 pièces/sac en plastique
Délai de livraison:	Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites

Perte alternative (dB):	≤ 0,2	Durabilité:	Le changement de 500 fois d'interpolation est moins que 0.20dB
Nombre de canaux:	Noyau à un noyau et double, noyau 4	Matériau du cadre:	Métal ou plastique
Matériau de la pochette:	Céramique ou métal	Température de fonctionnement (°C):	-40 ~ +85
Température de stockage (℃):	-40 ~ +85
Mettre en évidence:	Adaptateur de soudure de Sc UPC , Coupleur en céramique de fibre de Sc , Adaptateur de soudure à un noyau

Adaptateur fibre optique SC UPC SX à souder sans bride avec manchon en céramique et faible perte d'insertion

Adaptateur de soudure de Sc UPC

Coupleur en céramique de fibre de Sc

Adaptateur de soudure à un noyau
