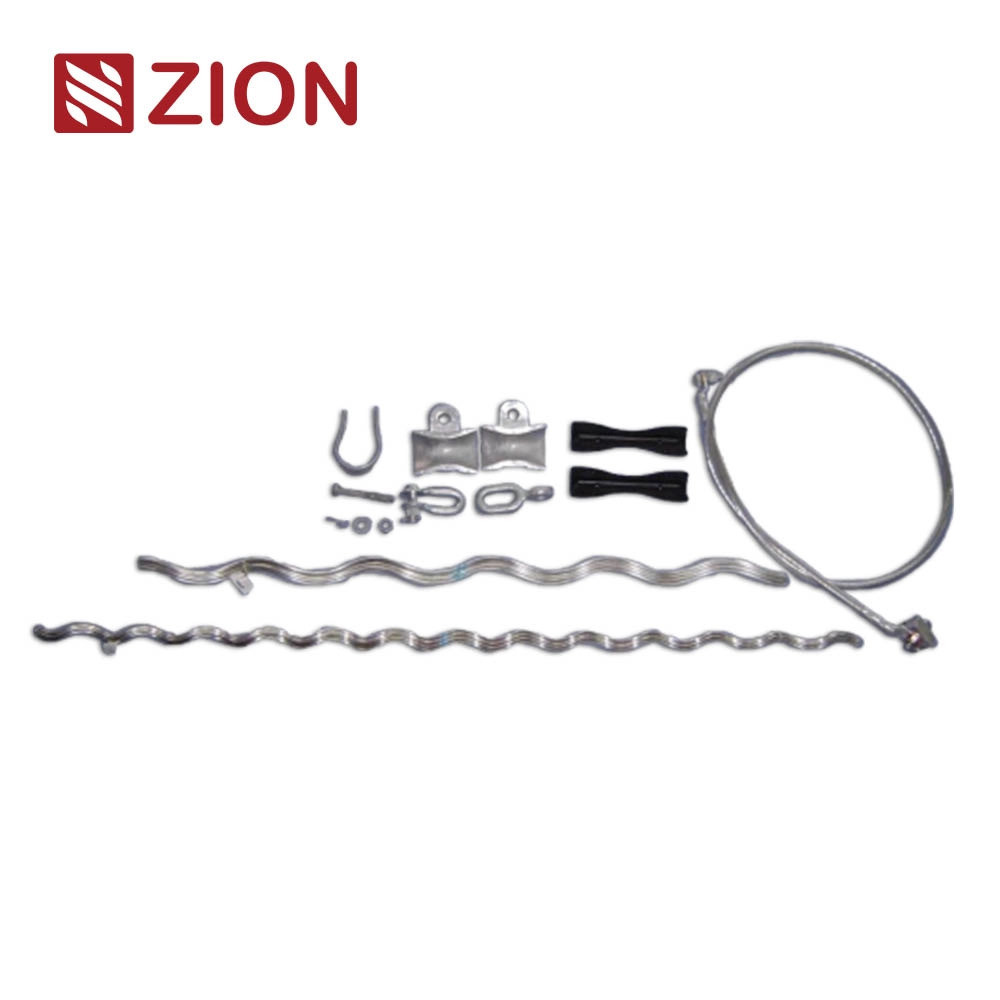

Suspension simple OPGWS - support stable pour le fil de terre optique

OPGWS Single Suspension - Stable Support for Optical Ground Wire
OPGWS Single Suspension - Stable Support for Optical Ground Wire
Informations de base
Lieu d'origine: Chine
Nom de marque: Zion communication OR OEM
Certification: CE, ROHS, VDE, UL
Numéro de modèle: Suspension unique pour les OPGW
Quantité de commande min: 500
Détails d'emballage: Cartonné
Délai de livraison: Normalement 20 jours ouvrables
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500000 pièces par mois
meilleur prix Contactez
Description de produit

Suspension unique pour les OPGW
Ensemble de suspension pour OPGW utilisé principalement pour la tour de chute à face droite, ou pour une connexion à la tour de ligne inférieure à 15o. vis de serrage à l'intérieur et à l'extérieur des deux fils pré-tressés,d'une hauteur n'excédant pas 10 mm. la résistance à l'adhérence de la pince est supérieure à la résistance à la traction du câble à fibre optique nominale de 10% à 20%, pour les charges axiales de transfert et la contrainte de compression radiale distribuée,une meilleure protection du câble à fibre optique, afin d'éviter le phénomène des contraintes de flexion et de la concentration des contraintes.

Le jeu de suspension pour OPGW avec la suspension a une excellente résistance à la fatigue, la puissance
Le câble peut également jouer un rôle de soutien dans l'amortissement.

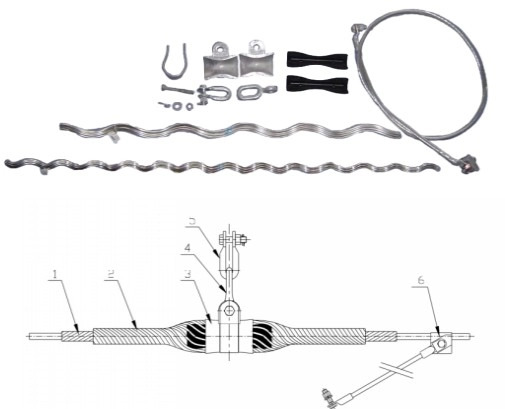

Des photos et des illustrations:








Single Suspension for OPGW1


1. bâtonnets de renforcement structurels 2.composant de bout mort 3.clampe AGS
4.EyeChainLink ((TypeZH) 5.U-Clevis 6.Clampes de mise à la terre

Spécification du modèle:
Modèle Disponible
Le câble ((mm)		 Longueur du renforcement structurel
Les barres (mm)		 Longueur des tiges extérieures Références
Poids (kg)		 Système universel
Clampe AGS Les raccords de liaison
ZC-AXY 0940 300 8.6 à 9.4 1500 1060 1.2 L-1040 AGS-4 U-10
ZC-OXY 0940 8.9 à 9.4 1400 1000 0.88 AGS-5 ZH-7 U-7
ZC-OXY 1010 9.5 à 10.1 1690 1140 1.38 AGS-5 ZH-7 U-7
ZC-OXY 1070 10.2 à 10.7 1690 1140 1.48 AGS-5 ZH-7 U-7
ZC-OXY 1140 10.8 à 11.4 1760 1180 1.55 AGS-5 ZH-7 U-7
ZC-OXY 1220 11.5 à 12.2 1840 1240 1.73 AGS-5 ZH-7 U-7
ZC-OXY 1290 12.3-12. Je vous en prie.9 1960 1320 1.84 AGS-5 ZH-7 U-7
ZC-OXY 1370 13.0 à 13.7 1960 1320 2.74 AGS-5 ZH-7 U-7
ZC-OXY 1460 13.8 à 14.6 2000 1360 2.99 AGS-6 ZH-7 U-7
ZC-OXY 1550 14.7 à 15.5 2120 1440 3.38 AGS-6 ZH-7 U-7
ZC-OXY 1650 15.6 à 16.5 2120 1440 3.59 AGS-6 ZH-7 U-7
ZC-OXY 1750 16.6 à 17.5 2400 1620 4.07 AGS-6 ZH-7 U-7
ZC-OXY 1870 17.6 à 18.7 2400 1620 4.31 AGS-6 ZH-7 U-7

Note: 1. L'angle maximal de suspension d'un seul côté de la pince à suspension unique est de 15° à 18°.
2.La configuration ci-dessus est une configuration générale. Veuillez consulter l'annexe pour le matériel de connexion et les instructions spéciales.
3.Si vous avez des besoins particuliers, vous pouvez consulter notre service technologique.
