Appendice Paramètre des raccords de liaison - Spécification détaillée pour une sélection précise

Appendix Link Fittings Parameter - Detailed Specification for Accurate Selection

Informations de base

Lieu d'origine:	Chine
Nom de marque:	Zion communication OR OEM
Certification:	CE, ROHS, VDE, UL
Numéro de modèle:	Paramètre des raccords de liaison de l'annexe

Quantité de commande min:	500
Détails d'emballage:	Cartonné
Délai de livraison:	Normalement 20 jours ouvrables
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	500000 pièces par mois

meilleur prix Contactez

Description de produit

Paramètre des raccords de liaison de l'annexe

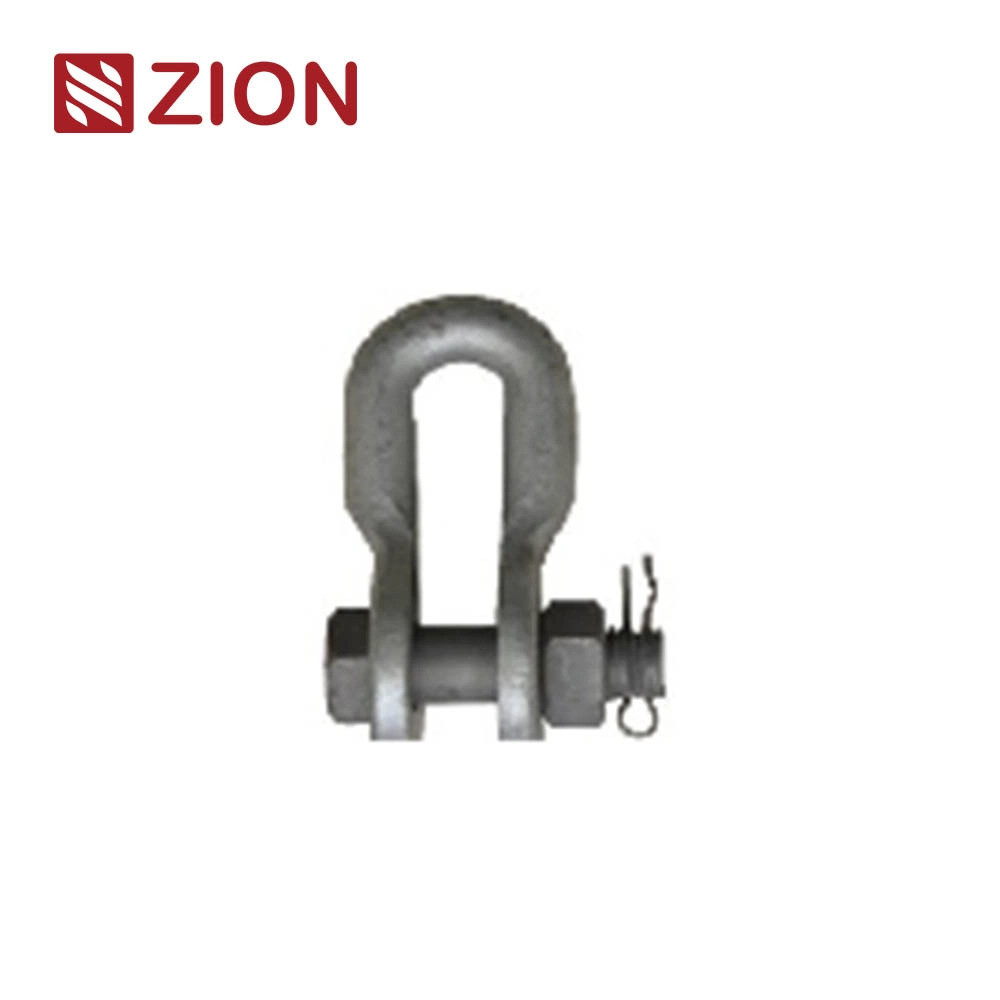

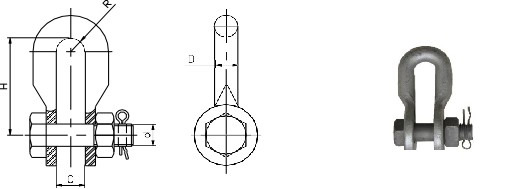

U-Clevis

Modèle			Dimensions principales (mm)										Charge de défaillance ((kN)					Poids (en kg)
			c		d		D		H est		R
ZC-U-6			22		14		16		75		12		60					0.4
ZC-U-7			20		16		16		80		10		70					0.5
ZC-U-10			22		18		18		85		11		100					0.6
ZC-U-12			24		22		20		90		12		120					1
ZC-U-16			26		24		22		95		13		160					1.5
ZC-UL-7 est un			20		16		16		120		22		70					0.7
Le numéro de série ZC-UL-10			22		18		18		140		24		100					0.9
ZC-UL-12 est un			24		22		20		140		18		120					1.1

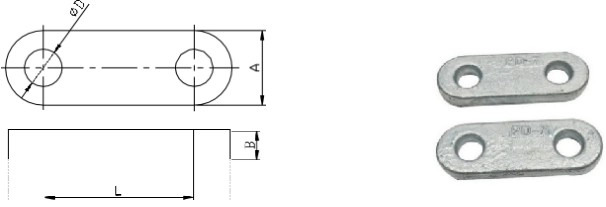

Enchaînement

Modèle			Dimensions principales (mm)												Charge de défaillance ((kN)				Poids (en kg)
			d			L			H est			C
ZC-PD-7 est un			16			18			70			40			70				0.5
ZC-PD-10 est un			16			20			80			40			100				0.7
ZC-PD-12 est un			16			24			100			40			120				0.9
ZC-PD-16 est un			22			26			130			60			160				1.4

Lien de chaîne oculaire

Modèle			Dimensions principales (mm)												Charge de défaillance ((kN)				Poids (en kg)
			C		h		H est		b		B. Pour		φ
ZC-ZH-7			24		57		95		16		16		20		70				0.5
Le numéro de série ZC-ZH-10			24		57		100		16		18		20		100				1.1
ZC-ZH-12			24		65		115		16		18		24		120				1.2
ZC-ZH-16			26		75		135		18		22		26		160				1.8

Les pièces de rechange doivent être déposées à l'intérieur de l'appareil.

Modèle			Dimensions principales (mm)										Charge de défaillance ((kN)					Poids (en kg)
			C		B. Pour		M		D		H est
ZC-PS-7 est un			18		16		16		16		90		70					0.6
ZC-PS-10 est un			20		18		18		18		90		100					0.9
ZC-PS-12 est un			20		20		22		22		95		120					1.5
ZC-PS-16 est un			26		24		24		24		155		160					2.2

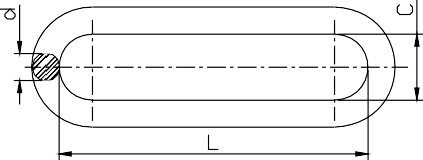

Lien de chaîne

Modèle			Dimensions principales (mm)												Charge de défaillance ((kN)				Poids (en kg)
			C				d				L
Pour les appareils de surveillance de l'environnement			20				16				80				70				0.4
Pour les appareils de surveillance des risques			22				18				100				100				0.6
ZC-PH-12			24				20				120				120				0.9
ZC-PH-16 est un			26				22				140				160				1.5

Le Z-Shackle

Modèle			Dimensions principales (mm)												Charge de défaillance ((kN)				Poids (en kg)
			C1			C2			M			H est
ZC-Z-7			18			18			16			60			70				0.6
ZC-Z-10			20			20			18			70			100				0.8
ZC-Z-12			24			24			22			80			120				1.3
ZC-Z-16			26			26			24			90			160				2.5

La chaîne P.

Modèle			Dimensions principales (mm)												Charge de défaillance ((kN)				Poids (en kg)
			B. Pour			C			M			H est
ZC-P-7			6			18			16			60			70				0.6
Le ZC-P-10			8			20			18			70			100				0.8
Le ZC-P-12			10			24			22			80			120				1.3
Le ZC-P-16			12			26			24			90			160				2.5

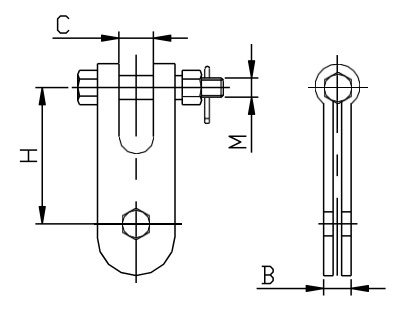

ZS-chackle

Modèle			Dimensions principales (mm)										Charge de défaillance ((kN)					Poids (en kg)
			C		B. Pour		M		D		H est
ZC-ZS-7			18		16		16		16		60		70					0.6
Le ZC-ZS-10			20		18		18		18		70		100					0.9
ZC-ZS-16			26		26		24		26		90		160					1.9

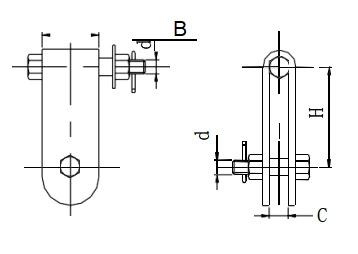

L'équipement doit être équipé d'un système de détection de l'eau.

Modèle			Dimensions principales (mm)												Charge de défaillance ((kN)				Poids (en kg)
			c			d			H est			B. Pour
Le numéro de série ZC-UB-7			18			16			70			45			70				0.75
Le numéro de série ZC-UB-10			20			18			80			45			100				1.08
ZC-UB-12			24			22			100			60			120				2.28
ZC-UB-16			26			24			100			60			160				2.9

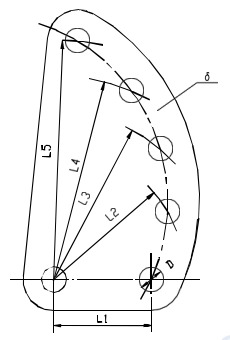

La plaque de réglage est de type DB.

Modèle		Dimensions principales (mm)														Charge de défaillance ((kN)			Poids (en kg)
		D		δ		L1		L2		L3		L4		L5
ZC-DB-7		18		16		70		95		120		145		170		70			1.7
ZC-DB-10 est un		20		16		80		110		140		170		200		100			2.7
ZC-DB-12		24		16		100		135		170		205		240		120			3.2
Le ZC-DB-16		26		18		120		125		140		155		170		160			4.1

Plaque de joug

Modèle			Dimensions principales (mm)												Charge de défaillance ((kN)				Poids (en kg)
			c			d			H est			B. Pour
Le numéro de série			16			70			18			400			100				4.4
Le numéro de série			16			70			18			400			120				4.7
Le numéro de série			18			100			20			400			160				5.9
Le numéro de série de la licence			16			100			20			400			210				7
Le numéro de série de la licence			16			110			24			400			250				9
Le numéro de série			18			110			26			400			300				10

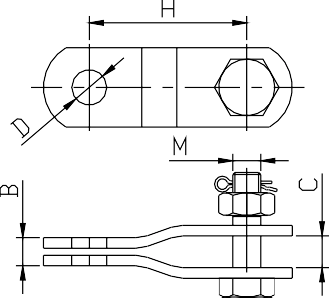

Les bandes à bande tordue (type GD)

Modèle		Dimensions principales (mm)														Charge de défaillance ((kN)			Poids (en kg)
		L		Je suis...		φ		M		H est		B. Pour		h
ZC-GD-12		250		112		24		22		12		16		40		100			1.7
ZC-GD-12 A		250		130		24		22		8		22		40		120			1.6
ZC-GD-21 S		250		112		26		24		12		20		40		210			2.1

Plaque de réglage ((TypePT)

Modèle	Dimensions principales (mm)																Charge de défaillance ((kN)			Poids (en kg)
	L0		L1		L2		M		D		B. Pour		C		L
Le numéro de série	45		30		45		16		18		16		18		225 à 345		70			2
ZC-PT-10 est un	50		40		50		18		20		16		20		250 à 390		100			2.9
ZC-PT-12	60		45		60		22		24		16		24		300 à 465		120			5.2
ZC-PT-16	65		50		60		24		26		18		26		325-505		160			7
