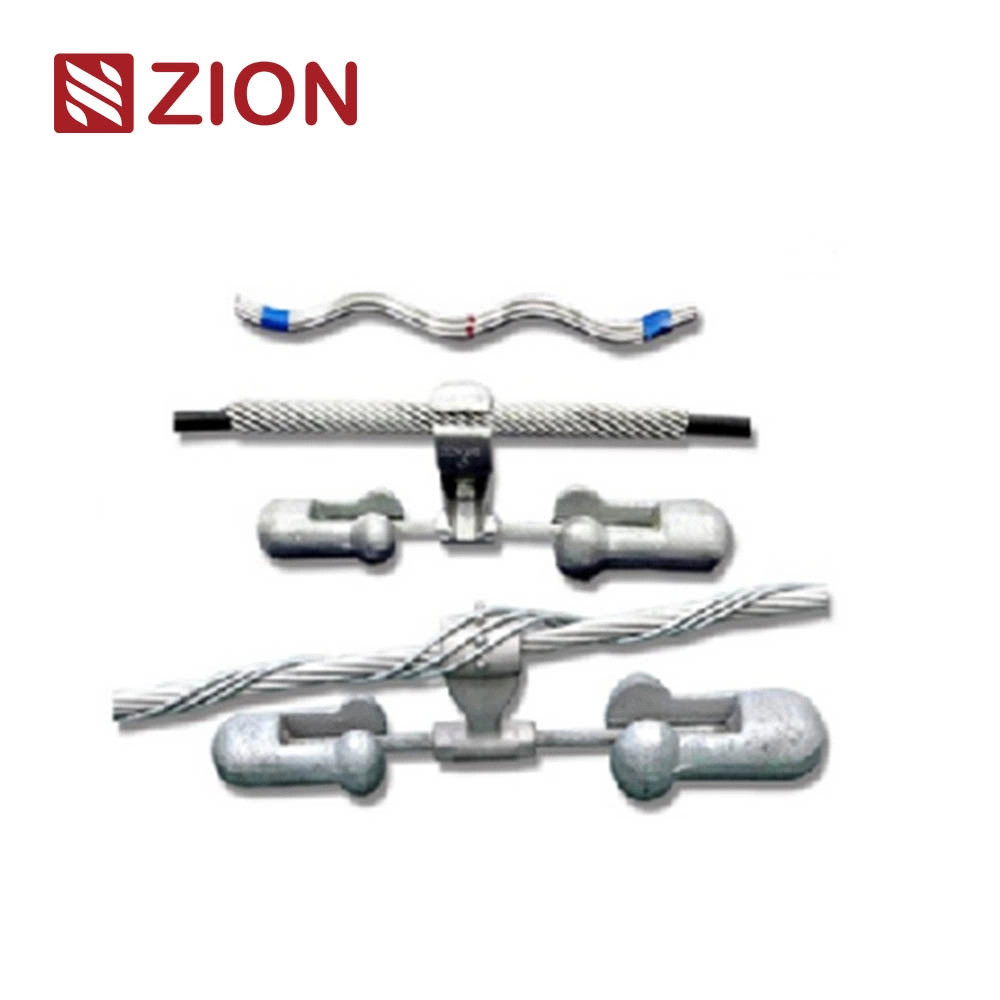

Amortisseur de vibrations et bâton de blindage - Protéger les câbles des vibrations et des dommages

Vibration Damper and Armour Rod - Protecting Cables from Vibration and Damage
Vibration Damper and Armour Rod - Protecting Cables from Vibration and Damage
Informations de base
Lieu d'origine: Chine
Nom de marque: Zion communication OR OEM
Certification: CE, ROHS, VDE, UL
Numéro de modèle: Amortisseur de vibrations, bâton de blindage
Quantité de commande min: 500
Détails d'emballage: Cartonné
Délai de livraison: Normalement 20 jours ouvrables
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500000 pièces par mois
meilleur prix Contactez
Description de produit

Amortisseur de vibrations,Rameau de blindage
La société propose une série 4D de fourchettes anti-vibration pour Stockbridge, des appareils d'amortissement multi-résonance,principalement utilisés pour l'affaiblissement et la fragmentation du câble à fibre optique en raison des vibrations aérodynamiques générées par l'énergie d'impact.

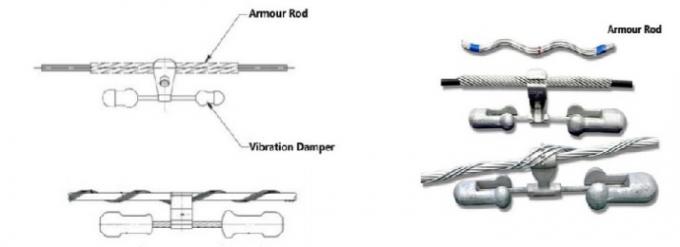

Des photos et des illustrations:







Vibration Damper,Armour Rod1



Spécification du modèle:
Modèle Clamp Dia. Range (mm) Longueur de la pince ((mm) Longueur totale ((mm) Poids (en kg)
4D-20-19. Je vous en prie.5 19.5 à 15.0 310 52 1.4
4D-20-23. Je vous en prie.4 23.4 à 19.5
4D-20-27. Je vous en prie.0 27.0 à 22.3
4D-30-20. Je vous en prie.3 20.3-16. Je vous en prie.5 383 52 2.5
4D-30-23. Je vous en prie.4 23.4 à 19.5
4D-30-27. Je vous en prie.0 27.0 à 22.3

La configuration:
Il est couramment utilisé dans le dispositif anti-vibration des câbles OPGW et ADSS.
Configuration de la quantité d'installation de l'amortisseur OPGW
Le câble Dia. Durée de vie
d<12 100 à 300 300 à 600 600 à 900
12≤d<22 100 à 350 350 à 700 700 à 1000 1000 à 1200
Quantité d'amortisseur
(chaque intervalle)		 2 4 6 8

Configuration de la quantité d'installation de l'amortisseur ADSS
Le câble Dia. Durée de vie
d<12 100 à 250 250 à 450 450 à 700
12≤d<22 100 à 250 250 à 500 500 à 800 800 à 1000
Quantité d'amortisseur
(chaque intervalle)		 1 2 4 6

Remarque: pour des raisons de sécurité, le nombre d'amortisseurs de vibration doit être plus ou moins élevé sur la portée critique.




Conseils d'installation:



Vibration Damper,Armour Rod2


Vibration Damper,Armour Rod3

Spécification du modèle de barres blindées:
Modèle Le câble Dia. Matériel Longueur (mm) Le poids
(kg)		 Modèle Le câble Dia. Matériel Longueur (mm) Le poids
(kg)
Le numéro de série ZC-FZH 0960 9.0 à 9.6 Alloyés 450 0.15 Le numéro de série ZC-FZH 1450 14.4 à 14.5 Alloyés 500 0.23
Le numéro de série de la ZC-FZH 1010 9.7 à 10.1 Alloyés 450 0.15 Le numéro de série ZC-FZH 1510 14.6 à 15.1 Alloyés 500 0.25
Le numéro de série de la ZC-FZH 1060 10.2 à 10.6 Alloyés 450 0.17 Le numéro de série ZC-FZH 1580 15.2 à 15.8 Alloyés 550 0.28
Le numéro de série ZC-FZH 1110 10.7-11. Je vous en prie.1 Alloyés 450 0.17 Le numéro d'immatriculation du véhicule: 15.9 à 16.0 Alloyés 550 0.3
Le numéro de série ZC-FZH 1160 11.2-11. Je vous en prie.6 Alloyés 500 0.19 ZC-FZH 1690 16.1-16. Je vous en prie.9 Alloyés 550 0.3
Le numéro de série ZC-FZH 1170 11.7-11. Je vous en prie.7 Alloyés 500 0.21 Le numéro de série ZC-FZH 1730 17.0 à 17.3 Alloyés 550 0.3
Le nombre d'équipements à utiliser 11.8 à 12.0 Alloyés 500 0.21 Le numéro d'immatriculation du véhicule 17.4 à 18.0 Alloyés 550 0.33
Le numéro de série ZC-FZH 1270 12.1-12. Je vous en prie.7 Alloyés 500 0.21 ZC-FZH 1840 18.1-18. Je vous en prie.4 Alloyés 550 0.33
ZC-FZH 1290 12.8 à 12.9 Alloyés 500 0.23 ZC-FZH 1880 18.5 à 18.8 Alloyés 550 0.35
Le numéro de série ZC-FZH 1360 13.0 à 13.6 Alloyés 500 0.23

Note: 1.La configuration ci-dessus est une configuration générale.
matériel de connexion et instructions spéciales.
2.Si vous avez des besoins particuliers, vous pouvez consulter notre service technologique.
