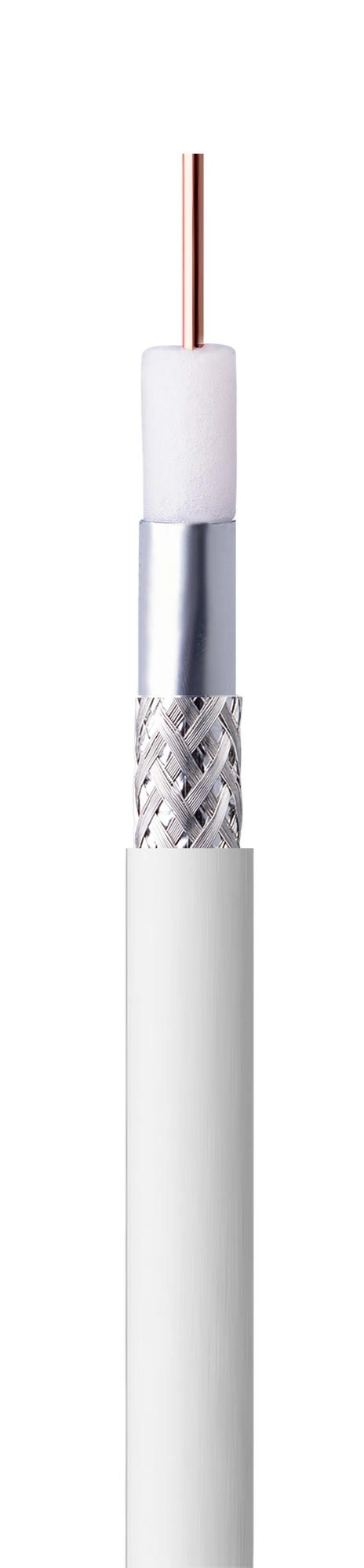

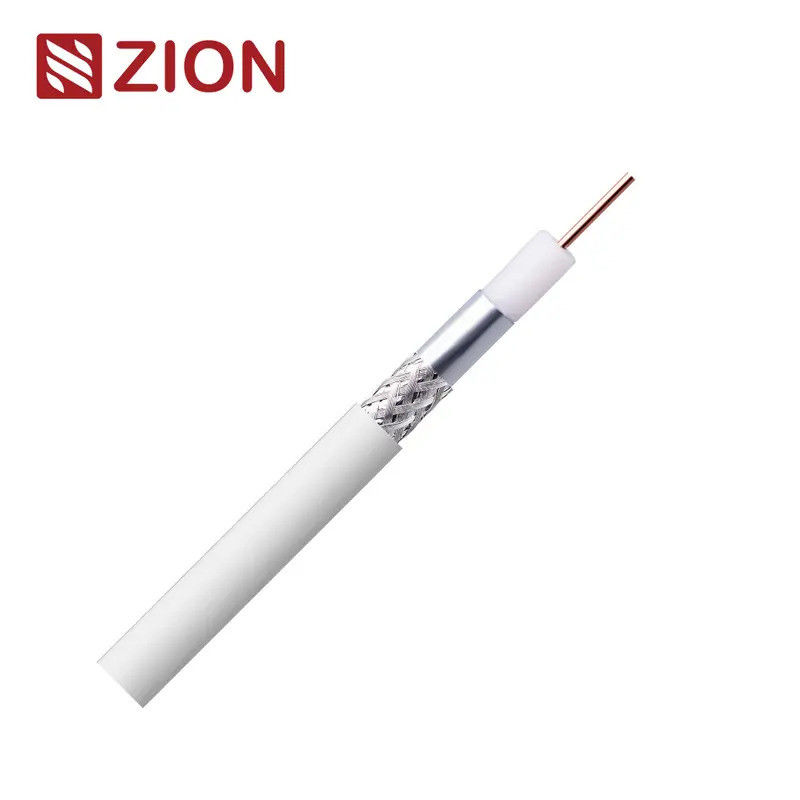

Cable RG6+ avec BRD703 SA Classe A++ Eca - Solution de transmission de signal de haute qualité

Informations clés et paramètres de construction:

Unité de production:

7170001

Classe RCR

Les États membres

Les normes:

Pour les appareils à moteur électrique
Le CEI-UNEL 36762
Pour les appareils électroniques

Matériau du conducteur intérieur

Le cuivre brut (Cu)

Taille du conducteur intérieur

1.13 ± 0,02 mm

Matériau d'isolation

Polyéthylène mousseux (PEG)

Taille de l'isolation

40,75 ± 0,10 mm

Bouclier 1

L'aluminium/polycarton (AL/PET)

Étanchéité hydrofuge (diélectrique)

La gelée1

Bouclier 2

Fil de tressage en cuivre (CuSn) en conserve

72% de couverture

Vêtement

Matériau: LSZH

OD: 6,60 ± 0,10 mm

Couleur: Blanc/Noir ou personnalisé

Application du projet

DOCSlS 3.1 (données sur système coaxiale)
Télécommunications
4K-UHD
Installation intérieure + extérieure

Caractéristiques électriques et propriétés physiques:

Impédance caractéristique

200 MHz 75 ± 3 Ohms

Capacité (@1kHz)

52 ± 2 pF/m. Nom

Rapport de vitesse

85% Nom.

Résistance interne du conducteur

18 Ω/km

Résistance du conducteur extérieur

100,7 Ω/km

Résistance de la boucle

280,7 Ω/km

Voltage d'isolation du revêtement

3 kV

Courant maximal (Ieff)

8 A

Perte de rendement structurel (SRL)

5 à 470 MHz

> 30 dB

470 à 1000 MHz

> 28 dB

1000 à 2000 MHz

> 26 dB

2000 à 3000 MHz

> 22 dB

Attenuation de dépistage
Classe SA A++

30 à 1000 MHz

> 110 dB

1000 à 2000 MHz

> 105 dB

2000 à 3000 MHz

> 90 dB

Impédance de transfert

5 à 30 MHz

> >2.5 mOhm/m

Min.Radius de flexion

35/70 mm

Max. résistance de traction du câble

150 N

Température de fonctionnement

-20 / +80 °C

Attenuation (à 20°C)

Fréquence (MHZ)

Attenuation maximale (dB/100 m)

5

1.40

10

1.90

30

3.00

50

4.00

200

8.10

300

9.90

470

12.60

*Les données ci-dessus sont uniquement à titre de référence, le rapport d'essai de commande effectif prévaut.

Informations sur la commande:

Marquage

HANGZHOU ZION 7170002 75 OHM RG6+ BRD703 SA Classe A++ Eca EN50117-9-2 DDMMYY 001M-100M Il est recommandé d'utiliser les produits suivants:

Le paquet

100M/Roll, 300M/WS (ou selon la demande du client)

Délai de livraison

Normalement 25 jours après avoir reçu le dépôt.

Marque

HELLOSIGNAL® ou OEM
